OBD HUD C600 Автомобильный дисплей с поддержкой OBD2 протокол автоматического превышения скорости сигнализации расход топлива цифровой спидометр c600 продвижение

OBD HUD C600 Автомобильный дисплей с поддержкой OBD2 протокол автоматического превышения скорости сигнализации расход топлива цифровой спидометр c600 продвижение

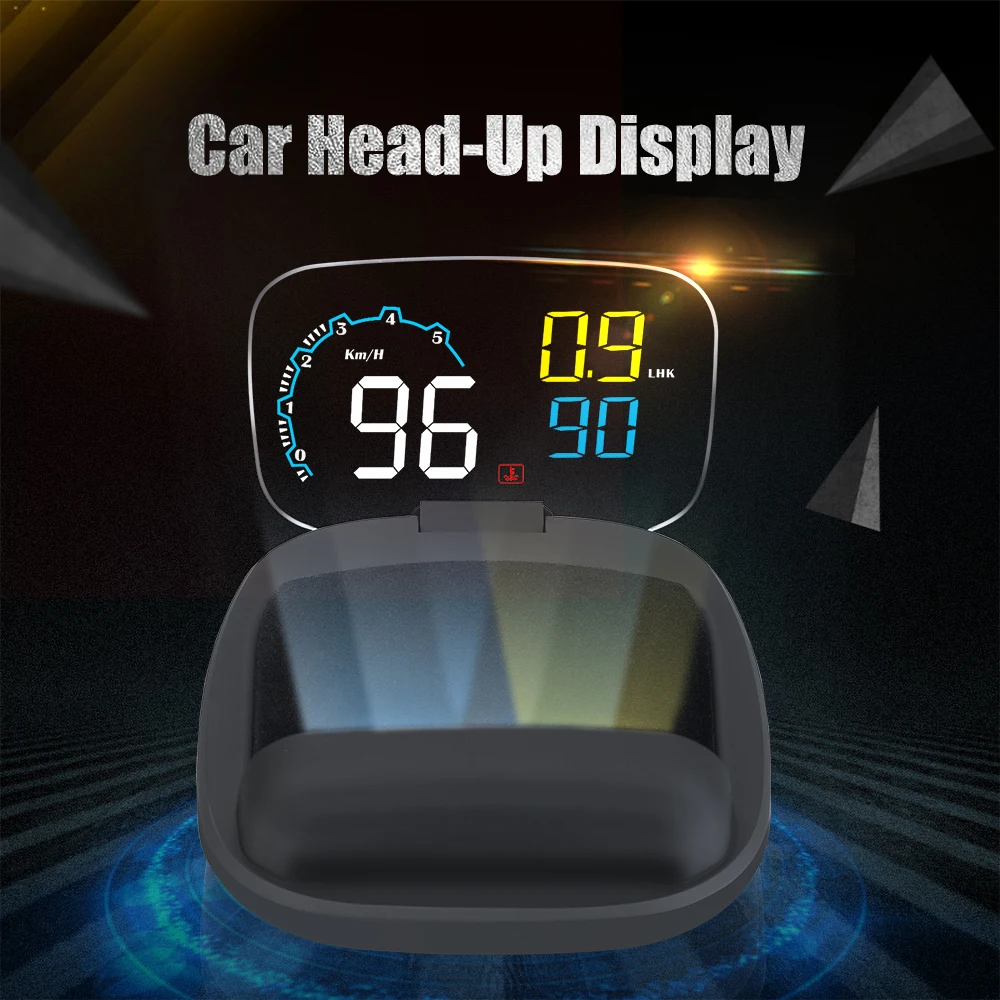

(Этот дизайн продукта патент и отображение изображений авторское право были зарегистрированы в таможенной записи)HUD короткий для отображения головы. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение и т. Д. На переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра прибора во время вождения. Водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD

HUD Дисплей функции

1. Блок скорости (км/ч = километр/час, MPH = миля/час)2. Об/мин значок3. Вождения Скорость4. Датчик света: автоматически регулирует яркость в зависимости от окружающей среды5. Многофункциональная область 1: напряжение, расход топлива6. Значок блока: V = напряжение, LHK = расход топлива (мгновенное потребление топлива, мгновенное потребление топлива, Среднее потребление топлива на 100 км)7. Многофункциональная область 28. Значок показывает: температура воды, расстояние поездки, часы, код неисправности, износ автомобиля, ускорение

Клавиши функций

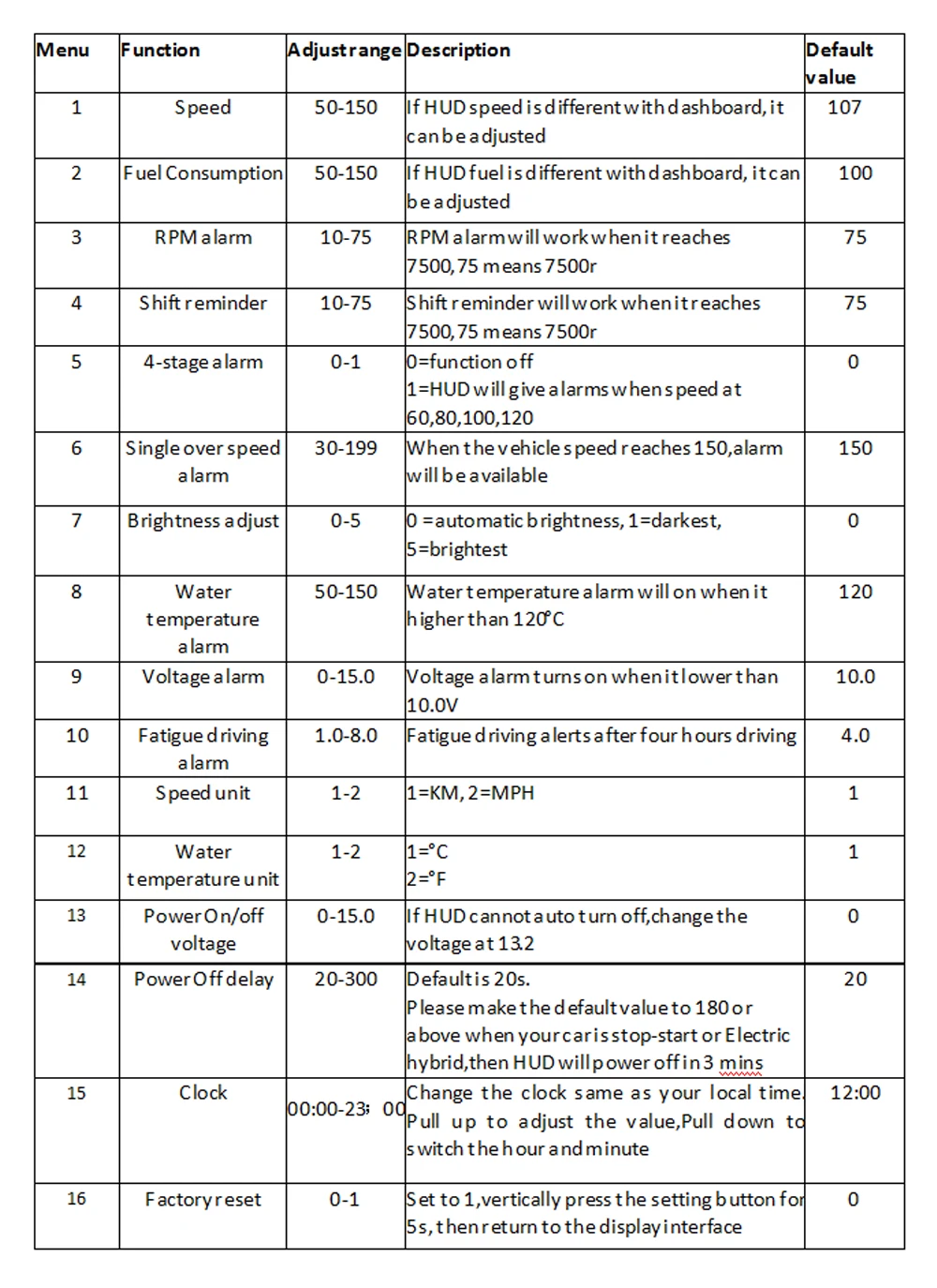

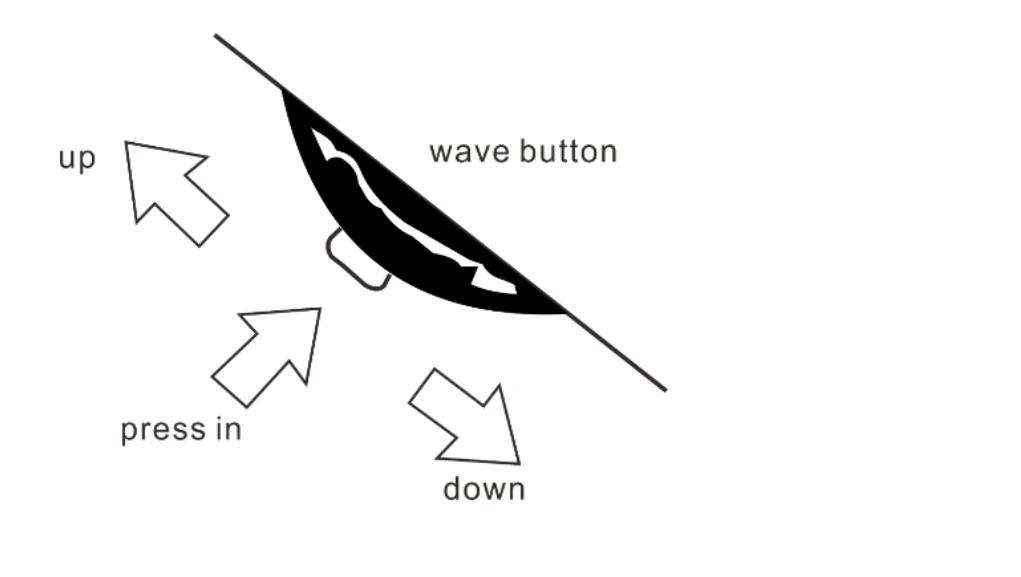

Функции настройки/волновой кнопки: когда кнопка настройки справа (вытяните/Нажмите в)1. Короткое подтягивание(1) переключение многофункциональной области 1: Напряжение батареи/расход топлива(2) после ввода в меню настроек, чтобы добавить значение по умолчанию2. Короткое натяжение(1) переключение многофункциональной области 2: Температура воды/одиночное расстояние вождения/одиночное время вождения/часы/100 км время ускорения/скорость двигателя(2) после ввода в меню настроек, чтобы уменьшить значение по умолчанию3. Короткое нажатие в(1) Переключение режима отображения(2) после ввода в меню настроек добавить Меню4. Длинный вытягивающийся: выключить/включить зуммер5. Длительное натяжение: все огни будут включены, чтобы устранить код неисправности, сделать это снова, чтобы сохранить и выход6. Длительное нажатие в(1) для входа в меню настроек(2) после завершения регулировки нажмите на кнопку, чтобы сохранить и выходВосстановление заводских настроекКогда HUD выключается, долгое нажатие в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс.Или найдите меню 16, отрегулируйте по умолчанию от 0 до 1, 1 означает, что закончите сброс фабрики, затем нажмите в 5s, чтобы сохранить и выход.Очистить код неисправностиКогда HUD включен, долго тяните кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделать это снова, чтобы сохранить и выходВыключить/включить зуммерПотяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммерУстановка HUDНажмите на кнопку настройки для 5s, чтобы войти в меню, вертикальный короткий нажмите, чтобы увеличить вариант меню, вверх и вниз кнопку настройки, чтобы увеличить или уменьшить значение по умолчанию. После регулировки, вертикальный Длинный нажмите 5 секунд для сохранения и выхода.

Советы: если автомобиль не будет использовать в течение недели, пожалуйста, отсоедините оборудование OBD.Устранение неполадок1. Экран без дисплея и без питанияЗапуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после нескольких секунд вождения.HUD доступен только для автомобилей с OBD2 и EU-OBD (Европейский регион: после 2003 лет, другой регион: после 2007 лет)Продукты HUD не поддерживают протокол JOBD и OBDI.3. Машина застревает или застревает во время вождения(1) Пожалуйста, проверьте интерфейс OBD, если подключено другое устройство (одна точка и две линии, позиционер, контроль давления в шинах, складной замок, ELM27 и т. Д.)(2) модифицированные и модернизированные автомобили (центральный контроль навигации, электронный Дроссельный ускоритель, круиз с фиксированной скоростью, компьютерная система была почищена, пуск с одной кнопкой, БЕСКЛЮЧЕВОЙ вход, удаленный запуск) приведут к крахуПожалуйста, удалите другие устройства OBD и Выполните сброс фабрики.4. Неточные Скорость(1) сначала проверьте правильность блока скорости или нет, блок скорости включая км/ч и MPH(2) Когда HUD включен, вертикальный нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки нажмите вертикально в течение 5 секунд, чтобы сохранить его. (пример: если панель показывает 100, и HUD показывает 103, затем измените значение по умолчанию HUD с 107 до 104)5. Неточное потребление топливаБлок для расхода топлива л/100 км, дисплей HUD является одним потреблением топлива для вождения, в то время как Автомобильный дисплей интегрирован средний расход топлива для вождения, поэтому это нормально, если есть разница.HUD Дисплей три вида расхода топливаA. Режим холостого хода: дисплей HUD мгновенное потребление топлива в час (л/ч), это означает, что HUD может определить, сколько масла автомобиль будет потребляться после запуска двигателя в течение одного часаB. Режим вождения: дисплей HUD мгновенное потребление топлива 100 кмС. Отделка вождения: HUD Дисплей является средним потреблением топлива 100 км, при выключении автомобиля, HUD автоматически выключится в 10 s6. Калибровка часов (HUD не может запоминать время, потому что он не содержит батарею. Необходимо сбросить часы после выключения питания.)Когда HUD включен, долгое нажатие в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в кнопку, установленную в меню 15, вытяните, чтобы настроить час, потяните вниз, чтобы отрегулировать минуту, после завершения, долго нажмите на кнопку fro 5 секунд для сохранения и выхода.7. Стоп-звезда автомобилейВертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время отключения питания будет 3 минуты, затем вертикальный нажмите в течение 5 секунд, чтобы сохранить и выход, HUD выключится в 3 мин.8. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (об/мин и скорость не выключатель)Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, по умолчанию параметр 0, вверх или вниз изменить его на 13,2 В или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода.Технические параметры1. Температура окружающей среды:-40 °C-+ 120 °CБарометрическое давление нажатие: Включение или 86-106KPaОтносительная влажность: 10%-95%Защита окружающей среды передачи голоса: <= 60dB2. Рабочее напряжение: 11В ~ 18В постоянного тока (12В/200мА)3. Ток сна: <= 30 мА4. Способ отображения: виртуальное отражение изображения5. Дисплей: светодиодный дисплей6. Коэффициент светопропускания: 98%7. Расстояние виртуального изображения: 55 мм
