M10 дисплей на голову HUD Дисплей автомобиля M10 OBD OBD2 дисплей на голову HUD автомобильный проектор Цифровой измеритель скорости автомобиля Охранная сигнализация

1 456 руб.

Описание

Автомобильный HUD Дисплей M10:

HUD короткий для головы вверх дисплей. Он отображает s вождения данных на лобовом стекле, как

Скорость, об/мин, температура воды, напряжение, одноходовой и т. Д. На переднем стекле автомобиля; Избегайте водителей без безопасности из-за просмотра прибора во время вождения. водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD.

Функция продукта:

1. Декоративное освещение и свет об/мин

2. Скорость

3. Блок скорости: км/ч, MPH

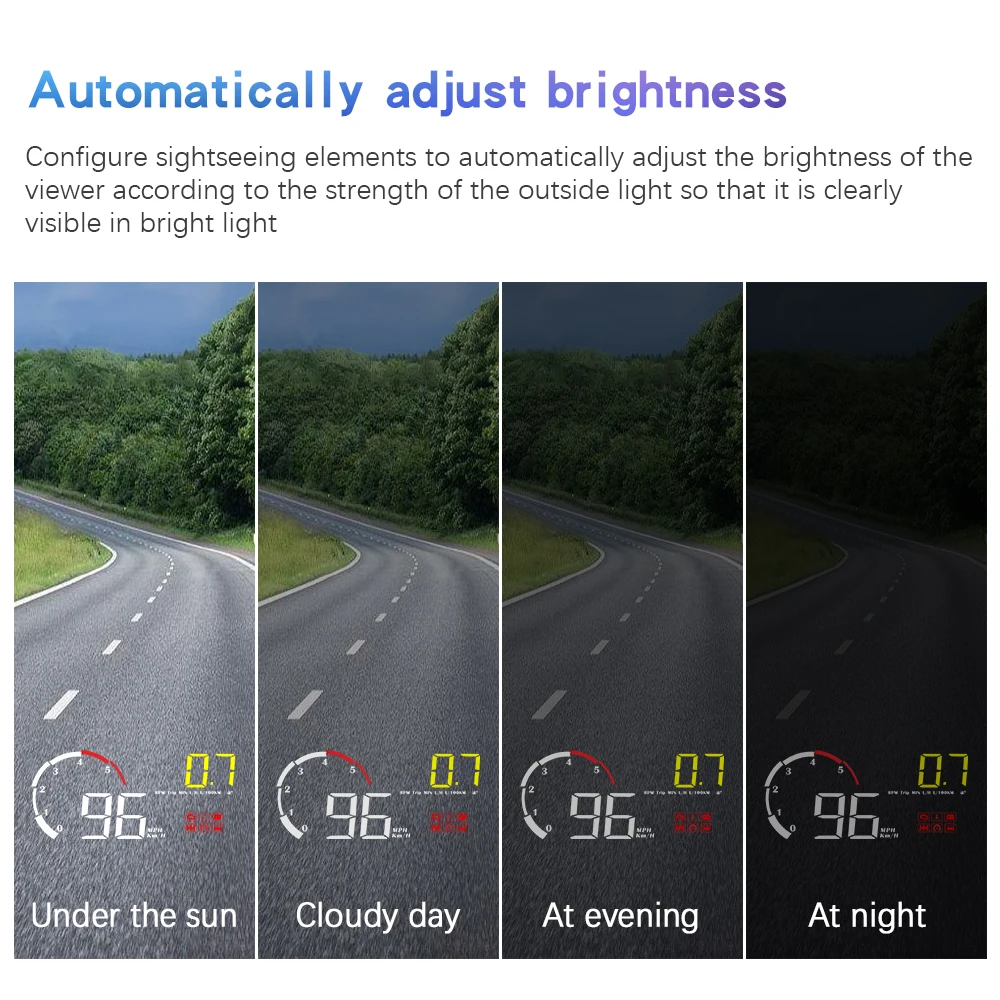

4. Датчик света: HUD может автоматически регулировать яркость в зависимости от окружающей среды

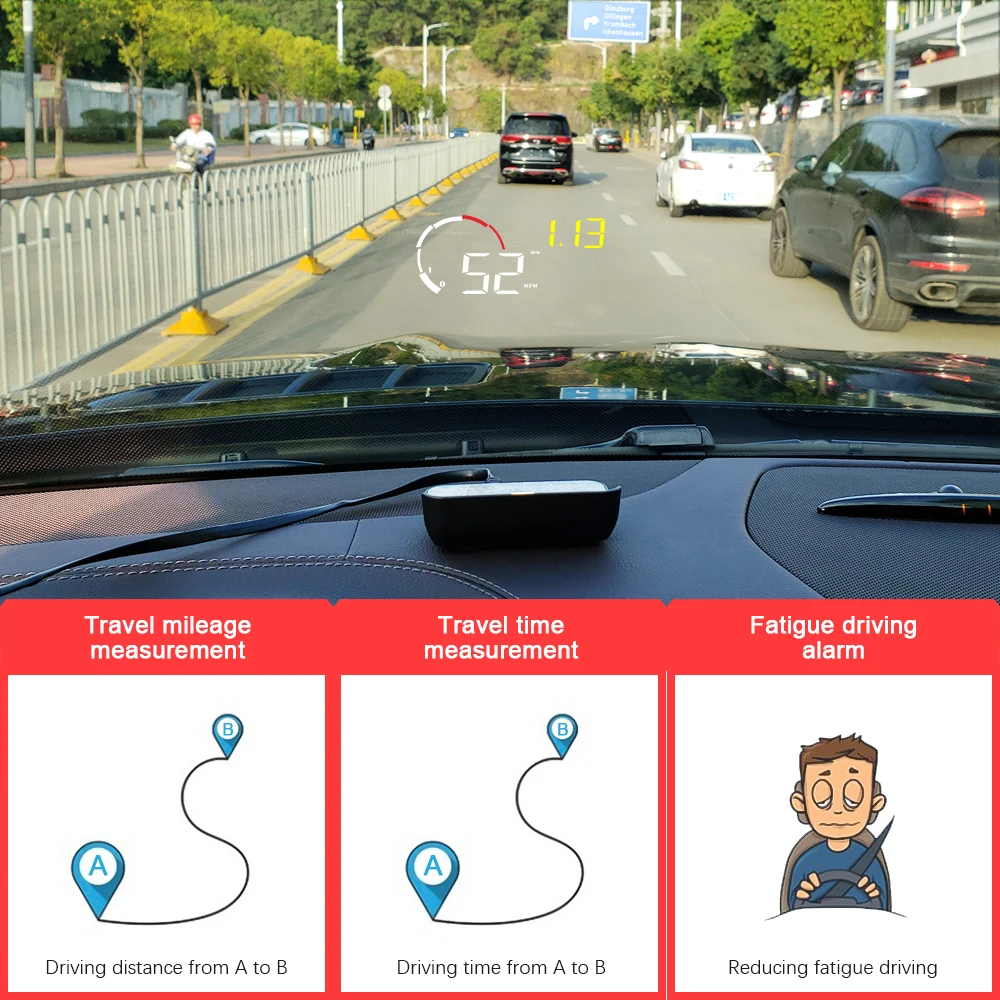

5. Многофункциональные функции: мгновенное потребление топлива, ускорение 100 км, температура воды, напряжение, скорость, расстояние поездки, время путешествия, часы

6. единица функций: об/мин = скорость вращения, поездки = расстояние поездки, л/ч = мгновенное потребление топлива, л/100 км = 100 км мгновенное потребление топлива, а + = 100 км время ускорения

7. Значки сигнализации: значок сбоя двигателя, значок температуры воды, значок напряжения, значок напоминания о сдвиге, значок аварийной сигнализации, значок износ автомобиля

Волна кнопку Функция:

Когда кнопка волны/кнопка настройки находится спереди:

Нажмите левую: (1) Переключение режима отображения оборотов в минуту

(2) после ввода в меню настроек, чтобы уменьшить значение по умолчанию

Нажмите вправо: (1) Когда HUD работает, чтобы переключить режим отображения (Стандартный/конкурентоспособный/простой режим) (2) после входа в меню настройки, чтобы добавить значение по умолчанию

Короткое нажатие в:( 1) переключение многофункциональных функций: мгновенное потребление топлива/100 км время ускорения/температура воды/напряжение/скорость/расстояние поездки/время путешествия/часы

(2) после ввода в меню настроек добавить Меню

LOng нажмите левую: Выключить/включить зуммер

Долгое нажатие правой: Все огни будут включены, чтобы устранить код неисправности, сделать это снова, чтобы снова работать

Нажмите и удерживайте кнопку в: (1) для входа в меню настроек

(2) после завершения регулировки нажмите на кнопку, чтобы сохранить и выход

Восстановление заводских настроек

Когда HUD выключается, долгое нажатие-в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

Очистить код неисправности

Когда HUD включен, долго тяните вправо кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделать это снова, чтобы сохранить и выход

Выключить/включить зуммер

Долго Нажмите левую кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделать это снова, чтобы включить зуммер

Часы калибровки:

Блок не содержит батарею, поэтому необходимо установить часы после выключения питания HUD

Нажмите на кнопку 5s, чтобы войти в меню, затем нажмите в 15 раз, чтобы меню 15, часы 12:00 и мерцают, нажмите налево, чтобы переключить час и минуту, нажмите направо, чтобы настроить номер. После завершения калибровки нажмите на кнопку в течение 5 секунд для сохранения и выхода.

HUD настройки:

Пожалуйста, посмотрите на отражение на лобовом стекле, чтобы сделать вашу работу

Нажмите в волновой кнопке для 5s, чтобы войти в меню, он будет отображать меню 1, короткое нажатие для увеличения опции меню, нажмите влево или вправо, чтобы увеличить или уменьшить значение по умолчанию. После регулировки, длительное нажатие в течение 5 секунд для сохранения и выхода.

Меню	Функция	Диапазон регулировки	Объяснение	Значение по умолчанию
1	Скорость	В переменного тока, 50-150	Когда скорость не такая, как приборная панель: Нажмите налево или направо, чтобы настроить волну. Напр. Когда скорость отображения приборной панели на 100, скорость отображения HUD на 103 (Быстрая 3 чем приборная панель), затем отрегулируйте значение по умолчанию HUD от 107 до 104	107
2	Расход топлива	В переменного тока, 50-150	Когда расход топлива не совпадает с приборной панелью: Вверх или вниз Кнопка волны для регулировки	100
3	Оповещение о соотношении об/мин	10-75	HUD даст сигнал тревоги, когда RPM достигает 7500 r (75 = 7500r)	75
4	Напоминание о смене	10-75	HUD даст напоминание о смене, когда RPM достигает 7500 r (75 = 7500r)	75
5	Четырехэтапный сигнализации	0-1	0 = будильник выключен 1 = открытая сигнализация (при скорости 60,80, 100120 км/ч)
6	Оповещение о превышении скорости	30-199	Когда скорость транспортного средства достигает 150, HUD даст сигнал тревоги	150
7	Яркость регулировки	0-11	0 = Автоматическая регулировка яркости, 1 = темная, 11 = яркая, 1 & rarr; 11 увеличивается
8	Датчик температуры воды	В переменного тока, 50-150	Когда температура воды выше 120, это даст сигнал тревоги	120
9	Напряжение сигнализации	0-15,0	Как только напряжение ниже, чем значение по умолчанию 10,0 в, это даст сигнал тревоги	10,0
10	Износ автомобиля напоминание	1,0-8,0	Напоминаем после 4,0 часов непрерывного вождения	4,0
11	Скорость блок	1-2	1 = км 2 = миль в час)	1
12	Температура воды при стирке блок	1-2	1 = °C 2 = °F	1
13	Напряжение установка	0-15,0	Если HUD не может автоматически выключить, измените напряжение на 13,2
14	Выключения времени	20-300	Значение по умолчанию для выключения HUD составляет 20 секунд, когда автомобиль является газовым гибридом a, вы можете задержать время отключения (например, 180 s), тогда HUD выключится в 180 s	20
15	Часы калибровки	В 12-часовом формате системы	Нажмите налево, чтобы переключить час и минуту, нажмите направо, чтобы отрегулировать номер	12:00
16	Восстановление заводских настроек	0-1	По умолчанию составляет 0. Установите в 1, вертикально нажмите кнопку настройки для 5s, затем вернитесь к интерфейсу дисплея.

Предупреждение

Если не использовать HUD в течение длительного времени (более одной недели), пожалуйста, Вытяните кабель

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель OBD больше раз, чтобы убедиться; Проверьте, включается ли переключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.

2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после нескольких секунд вождения.

Режим OBD доступен только для автомобилей с OBD2 и EU-OBD (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

Проверьте интерфейс OBD, если он подключен к другим БД-устройствам, удалите другие БД-устройства и Выполните сброс фабрики (найдите меню 16).

4. Неточные Скорость

(1) первая проверка скорости блока является правильной или нет, блок скорости включая км/ч или MPH (см. Меню 11)

(2) Когда HUD включен, вертикальный нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, нажмите влево или вправо кнопку настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки нажмите вертикально в течение 5 секунд, чтобы сохранить его. (пример: если панель показывает 100, и HUD показывает 103, затем измените значение по умолчанию HUD с 107 до 104)

5. Неточное потребление топлива

Блок для расхода топлива л/100 км, дисплей HUD является одним потреблением топлива для вождения, в то время как Автомобильный дисплей интегрирован средний расход топлива для вождения, поэтому это нормально, если есть разница.

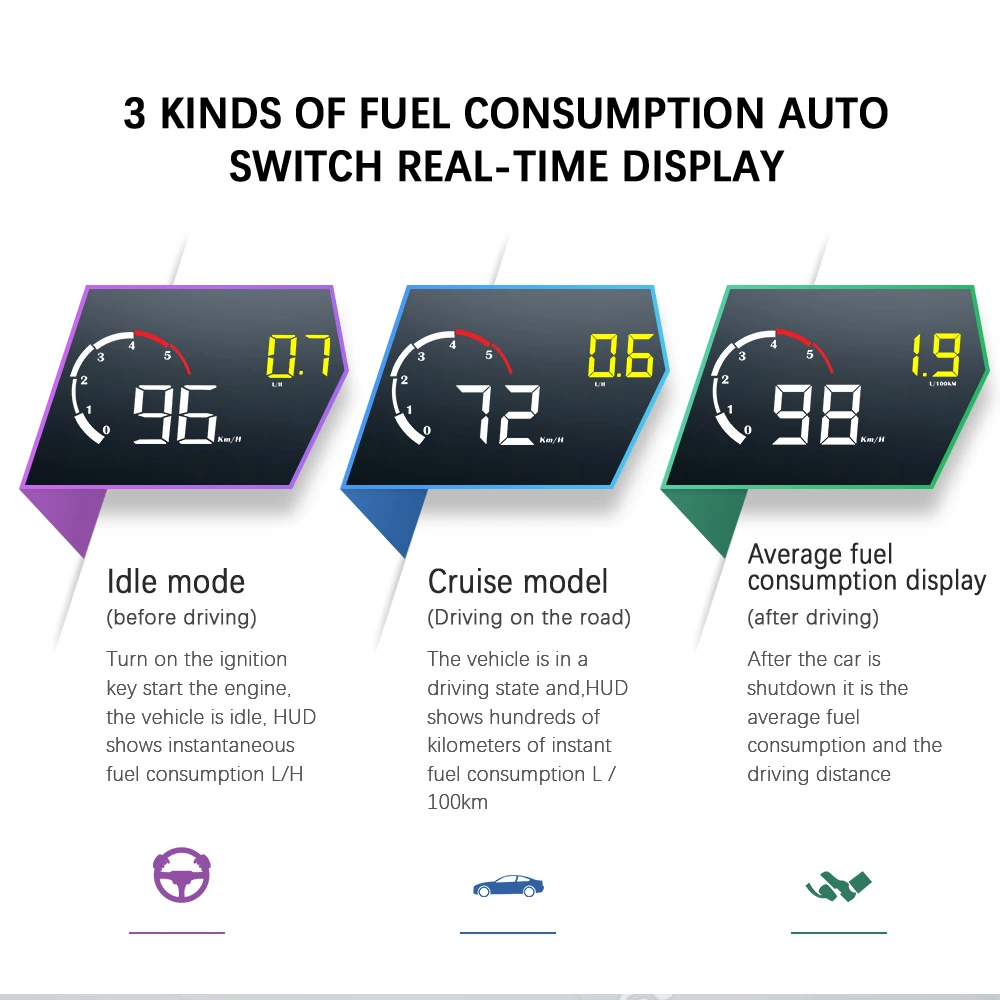

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: дисплей HUD мгновенное потребление топлива в час (л/ч), это означает, что HUD может определить, сколько масла автомобиль будет потребляться после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенное потребление топлива 100 км

С. Отделка вождения: HUD Дисплей является средним потреблением топлива 100 км, при выключении автомобиля, HUD автоматически выключится в 10 s

6. Стоп-звезда автомобилей, HUD выключение После торможения

Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, нажмите влево или вправо, чтобы изменить на 180, затем время отключения питания будет 3 минуты, затем вертикальный нажмите в течение 5 секунд, чтобы сохранить и выход, HUD выключится в течение 3 минут.

7. HUD не может автоматически отключаться (об/мин или скорость не при 0)

Когда HUD включен, нажмите на кнопку в течение 5 секунд, чтобы войти в меню, установите в меню 13. Измените напряжение от 0 до 13,2 В или 13,5 в. После завершения регулировки нажмите на кнопку настройки в течение 5 секунд для сохранения и выхода.

8. Когда HUD выключен, но перезапуск

Найдите меню 13, настройте по умолчанию на 13,6-13,8 В

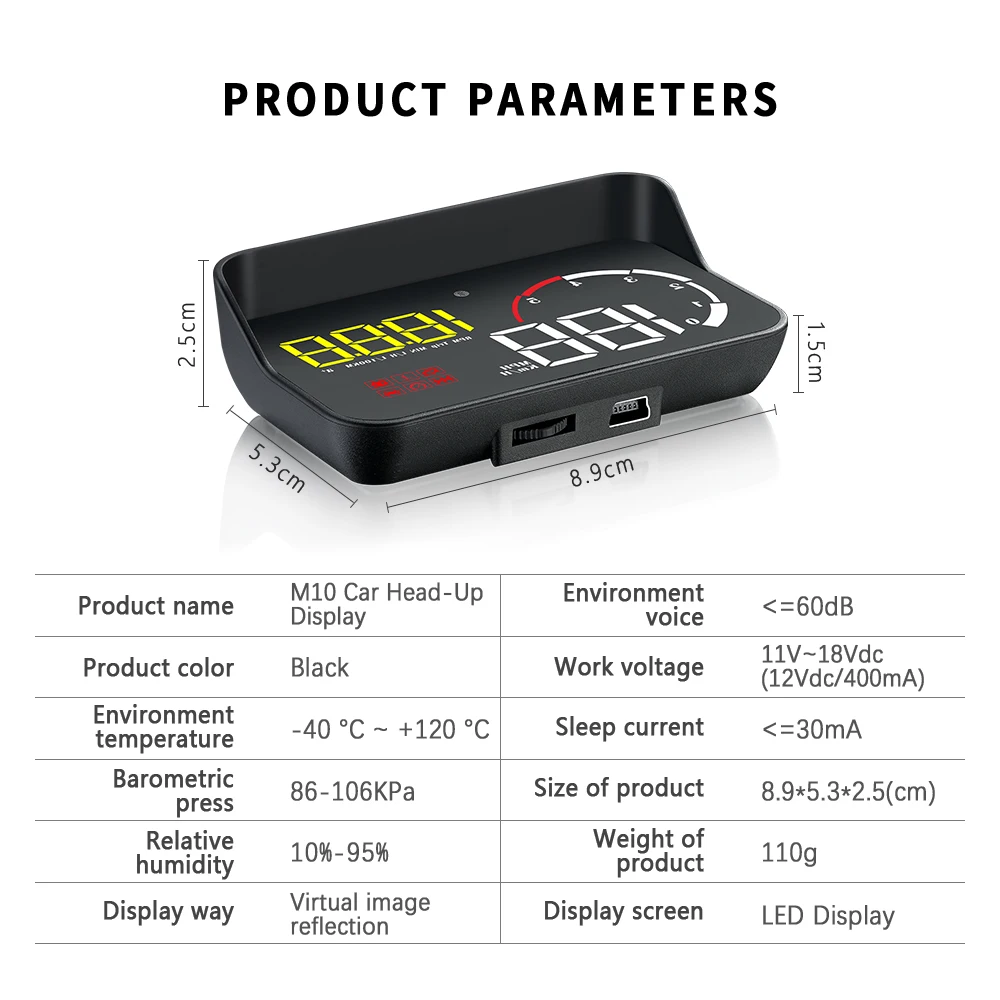

Технические параметры:

1. Температура окружающей среды:-40 °C-+ 120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса: <= 60dB

2. Рабочее напряжение: 11В ~ 18В постоянного тока (12В/200мА)

3. Ток сна: <= 30 мА

4. Способ отображения: виртуальное отражение изображения

5. Экран: светодиодный дисплей
