Красный светодиодный кулисный переключатель 12V 24V SPST On-Off водонепроницаемый с светодиодный подсветкой для автомобиля лодки морской

Описание

Описание:

-Пустая 1 P Панель, которая хорошо сочетается с другими панелями серии SP33

-C-7 герметичный IP67 переключатель с двойным (12-24 В) номиналом напряжения

-Модуль подсветки этикеток позволяет легко распознавать в темноте

-5 шт разных наклеек этикеток в комплекте

-Доступны различные функции переключателя

Параметры:

-Код товара: SP3331ST

-Тип: SPST

-Функция переключения: вкл.-ВЫКЛ.

-Материал: изогнутый пластик

-Защита цепи: 20 импульсных выключателей

-Рейтинг: DC 12 V 20A/24 V 10A

-Глубина панели: 75 мм

-Размеры: 114x54 мм

-Размеры крепления: 103x43 мм

-Примечания: IP66 CE

Посылка включает в себя:

1 шт 1 Gang панель с переключателями

Примечание:

Установка инструкции

1. Отключите всю мощность (AC & DC).

2. Вырезанное отверстие для установки с помощью предоставленного шаблона.

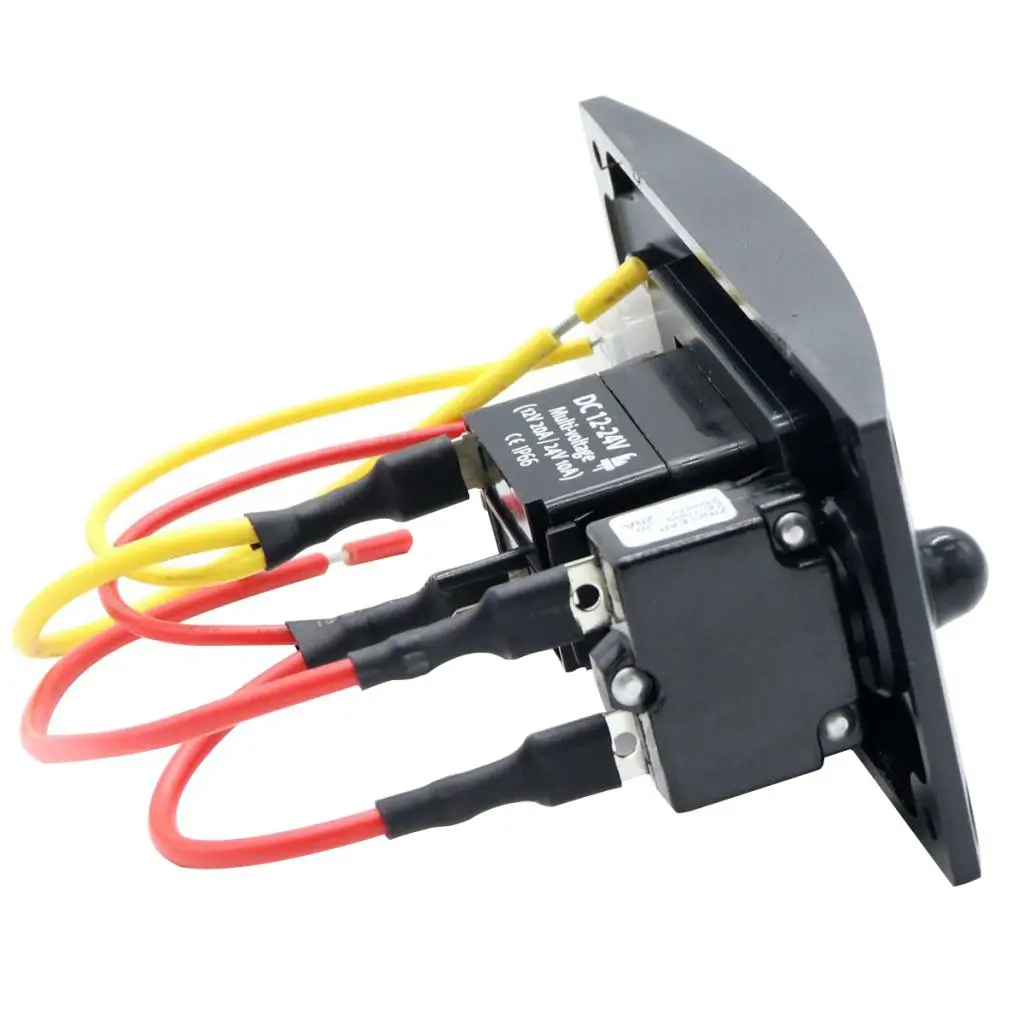

3. Подключите блок к положительным провод (красный) Источник питания постоянного тока (батарейки) и светодиодный отрицательный отзыв, покрытый вязальной проволокой (желтый) к DC отрицательного сборных шин.

4. СОЕДИНИТЕЛЬ-выключатель терминалов нагрузки к нужному устройству, как показано на рисунке.

5. Подключите отрицательные провода устройств к отрицательному автобусному стержню.

6. Установите панель переключателя с помощью встроенных саморезов.

7. Подключите все мощности переменного тока и постоянного тока. Включите и выключите все цепи ветвей, чтобы проверить, работает ли панель нормально.
