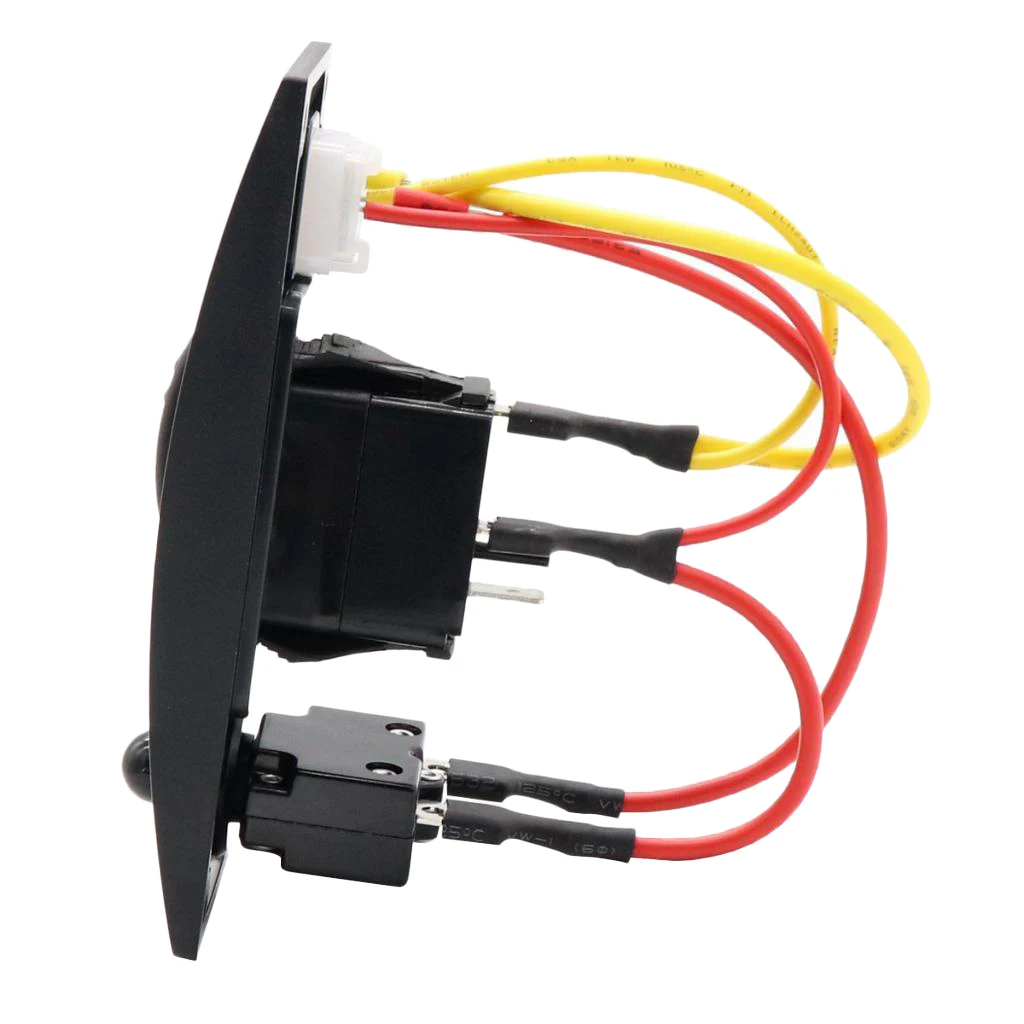

12 В 24 в 20 Ампер водонепроницаемый красный светодиодный ВКЛ/ВЫКЛ Лодка судовой переключатель

Описание

Описание:

-(Вкл.)-Изогнутая конструкция одной ветви переключатель панели.
-Пустая 1 P Панель, которая хорошо сочетается с другими панелями серии SP33.
-C-7 герметичный IP66 переключатель с двойным (12-24 В) номиналом напряжения.
-Модуль подсветки этикеток позволяет легко распознавать в темноте.
-Доступны различные функции переключателя
-Применение управления: например, рог. Контроль/контроль подъема/стеклоочистителя/Трюмный насос.

Параметры:

-Название продукта: изогнутая панель переключателя
-Модель: S4125
-Материал: панель ABS
-Цвет изделия: черный
-Защита цепи: сброс автоматического выключателя 20А
-Номинальное: DC12V 20A/24 V 10A
-Глубина панели: 7,5 см/2,95 дюйма
-Размер установки: 10,3x4,3 см/4,05x1,69 дюйма
-Размер продукта: 5,4x4,8x11,4 см/2,12x1,89x4,49 дюйма
-Размер упаковки: 11,5x7x8,5 см/4,53x2,75x3,35 дюйма
-Водонепроницаемость: IP66
-Сертификация CE
-Установка инструкции
-1. Отсоедините всю мощность (AC & DC).
-2.Cut Открытие для установки местоположения с помощью предоставленного шаблона.
3. Подключите блок к положительным провод (красный) Источник питания постоянного тока (батарейки) и светодиодный отрицательный отзыв, покрытый вязальной проволокой (желтый) к DC отрицательного сборных шин.
-4. СОЕДИНИТЕЛЬ-выключатель терминалов нагрузки к нужному устройству.
-5. Подключите отрицательные провода устройств к отрицательному автобусному стержню.
-6. Установите панель переключателя с включенными саморезами.
-7. Повторно подключите все мощности переменного и постоянного тока. Включите и выключите все цепи ветвей, чтобы проверить, работает ли панель нормально.

Посылка включает в себя:

1 шт. изогнутая панель переключателя
4 шт. винты
Цельнокроеное платье инструкция по эксплуатации
