Prazata GSM трекер Автомобильный gps локатор дистанционный отрезной масляный трекер для автомобиля фиксатор голосового монитора ударная сигнализация TK103B пожизненная

Обзор: материнская плата

Этот gps-трекер Coban TK103B является автомобильным gps-трекером, который работает на основе сети 2G GSM/GPRS и спутниковой системы позиционирования gps. Он устанавливает несколько функций безопасности, позиционирования, наблюдения, аварийной сигнализации и отслеживания в полном объеме. Он может отслеживать и контролировать удаленную цель с помощью SMS, мобильного приложения и веб-платформы отслеживания.

Кроме того, это устройство слежения за автомобилем TK103B является полнофункциональным gps-трекером, который предназначен для широкого спектра приложений слежения за автомобилем. Он имеет несколько интерфейсов ввода/вывода, который используется для мониторинга или управления внешними устройствами. Он поддерживается широким спектром аксессуаров, таких как датчик топлива, датчик удара, сирена, пульт дистанционного управления и т. д. его встроенный gps-приемник имеет превосходную чувствительность и быстрое время для первой фиксации. Его диапазона квада GSM GPRS/GSM подсистема поддерживает 850/900/1800/1900 МГц, позволяя TK103B's место, чтобы быть мониторинг в режиме реального времени или периодически отслеживается с помощью назад-сервер и мобильных устройств. Системная интеграция является простой, так как для GPRS коммуникационного протокола предоставляется полная информация. Протокол GPRS поддерживает широкий спектр сообщений, включая аварийные ситуации, пересечение границы гео-ограждения, низкий уровень заряда батареи и плановое положение gps.

Более того, программное обеспечение для отслеживания для этого устройства является бесплатным для использования в течение всего срока службы, вам не нужно платить ежемесячную или годовую плату за услуги отслеживания!

Схема подключения:

Основные функции:

1. Переключатель режимов "Track" и "Monitor":По умолчанию режим «track» (Режим Track), если вы хотите контролировать голос вокруг устройства, пожалуйста, отправьте «монитор + пароль» на трекер, чтобы переключить его в режим monitor, затем вы делаете вызов на sim-номер в трекере вы можете отслеживать голос вокруг него; вы можете отправить "трекер + пароль" Чтобы переключить устройство обратно в режим отслеживания.

2. Одиночное определение местоположения:

* Если есть какие-либо разрешенные номера, трекер ответит на все звонки с указанием местоположения. Если авторизованные номера были настроены, то только авторизованные номера будут иметь возможность получить отчет о местоположении от трекера;

* Набрав устройство трекера с авторизованных номеров, он повесит вызов и ответит на сообщение с помощью google map-ссылки и в режиме реального времени широты и долготы;

* При потере фиксации на спутниках (нет gps-сигналов), он будет отслеживать по LBS/CELL-ID. Затем ответное SMS будет включать две позиции:

-Gps координаты последней известной позиции.

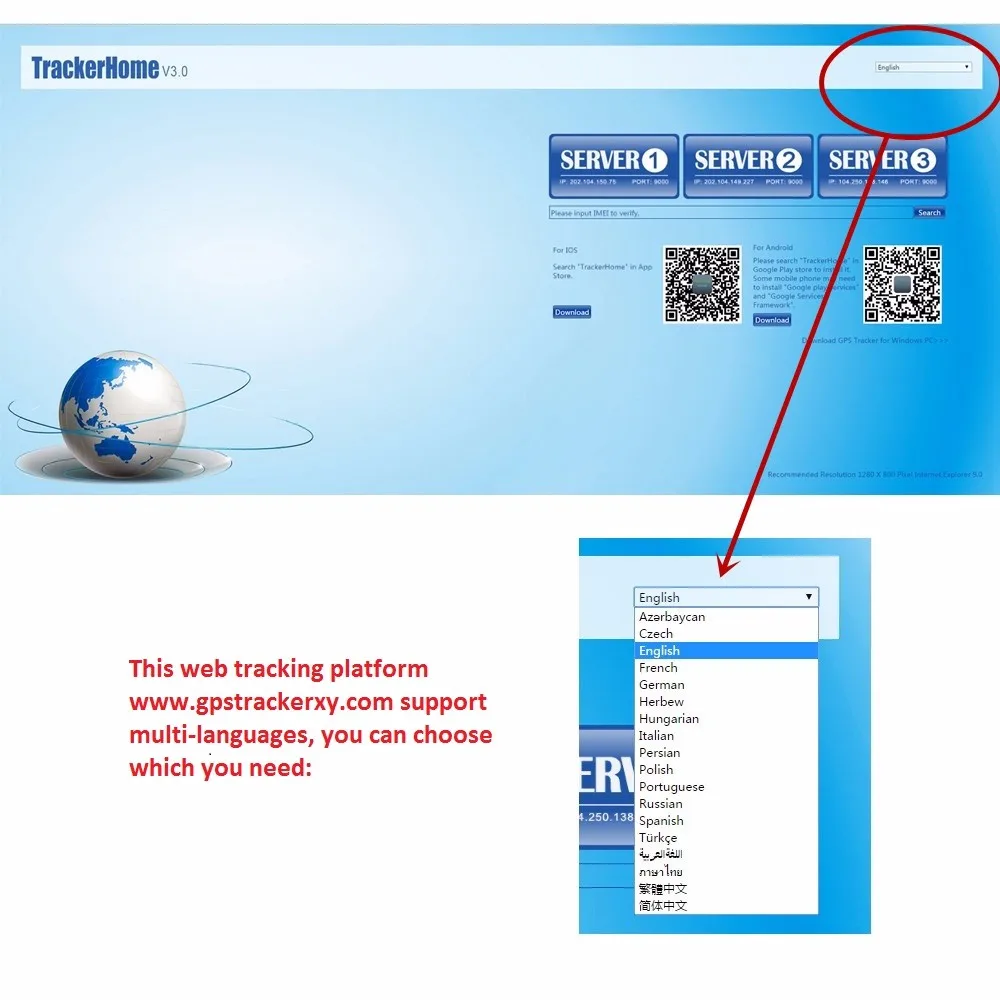

-Код лака. Откройте www.gpstrackerxy.com найдите «ручную дорожку» и поместите полученный код в поля LAC и Cell-ID на место по технологии LBS.

3. Автоматический трек непрерывно:

* Отслеживайте с ограниченными временными интервалами, например, отправьте sms-команду «fix030s005n + пароль» на устройство отслеживания, он сообщит информацию о положении с интервалом 30 s 5 раз.

* Отслеживайте неограниченное количество раз по временному интервалу, например, отправьте SMS «fix030s030m *** n + пароль» на трекер. Трекер сообщит о местоположении в реальном времени каждые 30 секунд, когда ACC включен, и сообщает о местоположении каждые 30 минут, когда ACC выключен. Примечание: интервал должен быть не менее 10 с.

* Смарт-трек по времени и интервалу расстояния, эта функция означает, что устройство может быть отслежено по заданной дистанции и интервалу времени двух факторов.

4. Точки поворота обновляются автоматически:Трекер автоматически обновит информацию о положении на веб-сервер, как только транспортное средство изменит направление движения по заранее установленному значению угла для формирования плавной траектории, соответствующей фактической дороге, эта функция работает только в режиме GPRS.

5. Подавление дрейфа gps:Эта функция деактивирована по умолчанию, отправьте "подавить + пароль" на трекер, он ответит "подавить дрейф ОК". Данные gps останавливают обновление, если транспортное средство не движется (ACC выключен), а широта и долгота всегда остаются одинаковыми, а данные gps обновляются автоматически, когда транспортное средство движется (ACC включен).

6. Точный адрес улицы:Вы должны настроить APN вашей локальной сети GSM для sim-карты в трекер, прежде чем использовать эту функцию; После настройки APN, отправить "адрес + пароль" на устройство, он ответит на SMS, включая точный адрес улицы. К примеру: NO.8, Guankou 2nd Rd, Nantou, Nanshan district, Шэньчжэнь, провинция Гуандун, Китай (материк).

7. Служба на основе местоположения (LBS)/идентификатор ячейки:Если трекер не может установить твердое gps исправление, он будет рассчитать его местоположение с помощью сотового ID GSM locking. Отчет о местоположении будет включать gps-координаты последних известных позиций, а также LAC-код, вводящий LAC код в меню «ручной дорожки» веб-платформы отслеживания www. gps trackerxy.com позволит вам увидеть текущее местоположение трекера. Вы также можете отправить команду «адрес + пароль» на трекер, чтобы запросить точный адрес, трек автоматически переключается на отслеживание LBS в режиме GPRS. Точность LBS зависит от расстояния до ближайшей GSM сети сотовой башни или базовой станции.

Примечание: Эта функция может использоваться обычно в большинстве зон в соответствии с сигналом сети GSM. Он может быть недоступен в некоторых областях.

8. Нагрузка на данные:

* Текущая дата загрузки: Отправьте SMS: «Загрузка + пароль» на устройство отслеживания, он ответит: «Загрузка ок», если устройство работает хорошо в режиме GPRS; если нет, он ответит: «загрузка не работает! Проверьте gprs ”, что означает, что устройство не работает в режиме GPRS.

* Указанная Дата загрузки: Отправьте SMS: «нагрузка + пароль + место + год Дата месяца» на устройство отслеживания, он ответит: «загрузить ок» и загрузить данные отслеживания на веб-платформе в Действительное время, которое вы выберете. Например: Отправка SMS: «load123456 20110425» на устройство отслеживания, означает загрузку данных отслеживания 25 апреля 2011 года на веб-платформе.

9. Отправьте сообщение третьей стороны:Например, установите номер телефона поставщика услуг сим-карты в трекере, когда зарядка напоминает о входящем сообщении, трекер переадресует его на авторизованный номер телефона. Только 1 третьими лицами номер телефона может быть установлен на самом деле.

10. Запрос баланса sim-карты:Как это работает: Возьмите китайский мобильный, как пример, после того как принять баланс команды, трекер будет запоминать «номер мобильного телефона», номер телефона перевозчика и код, затем отправьте код на номер телефона перевозчика и отправьте сообщение от перевозчика на номер мобильного телефона.

11. Сигнализация ACC:Трекер отправит "ACC on + широта и долгота" на разрешенные номера при обнаружении зажигания, это означает, что транспортное средство было начато; и трекер отправит «ACC off + широта и долгота» на разрешенные номера, когда зажигание выключено и ACC выключено, это означает, что транспортные средства были остановлены.

12. Отключение масла и системы питания:

* Выполните немедленно режим: отправьте команду «quickstop + пароль» на трекер, он ответит «quickstop OK». Затем трекер остановит автомобиль сразу после команды «stop».

* Выполнение зависит от режима скорости (режим по умолчанию): Отправить команду "noquickstop + пароль" на трекер, он ответит "noquickstop OK", затем трекер не остановит автомобиль сразу после команды «stop», вместо этого, он ответит «он будет выполнен после скорости менее 20 км/ч», и Остановите автомобиль, когда скорость менее 20 км/ч.

13. Arm/блокировки:Отправьте sms-команду «arm + пароль» на трекер, терминал транспортных средств изменится на arm state, между тем, дверь автомобиля заблокирована, и он ответит SMS «трекер активирован». Если автомобиль находится в состоянии зажигания (ACC включен), дверь автомобиля будет заблокирована, но рука не будет работать, между тем, он ответит SMS «настроить не удалось! Пожалуйста, выключите ACC ”. Если двигатель выключен, но дверь открытая, то автомобиль не может войти в состояние руки и ответить «установка не работает, пожалуйста, закройте дверь».

14. Снятия/разблокировка:Отправьте sms-команду «Снятие + пароль» на устройство отслеживания в транспортном средстве, он ответит «трекер деактивирован» как в военном, так и в обезоруженном состоянии, и sms-команда заставит устройство слежения войти в состояние обезоруженного, если устройство в настоящее время находится в состоянии оружия. Если дверь открывается, датчик вибрируется и двигатель запускается при отключении этой функции руки, это не будит оповещать.

15. Бесшумная рука:Отправьте SMS «тихий + пароль» на трекер, он ответит «тихий ОК!». Это означает, что трекер входит в бесшумный режим и дверь будет заблокирована, сирена не будет звучать после срабатывания сигнала, но трекер будет отправлять SMS на разрешенные номера.

16. Решите, сколько раз сообщения тревоги:Вы можете решить, сколько раз сообщения тревоги будет отправлено, для тех сообщений тревоги, которые будут отправлены в цикле, вы можете ограничиться временем отправки сообщения тревоги. Например, отправьте SMS «xtime + пароль + 005» на трекер, сигнал тревоги будет отправлен 5 раз после запуска сигнала тревоги.

17. Множественные сигналы тревоги:

* Аварийная сигнализация SOS: Длительное нажатие кнопки SOS на кабелях в течение 3 секунд, устройство отправит sms: «help me + lat/long» на каждый авторизованный номер с интервалом в 3 минуты. Никаких звуковых сигналов от сирены. Оповещения будут остановлены после получения “help me” с любого авторизованного номера телефона.

* Оповещение о низком заряде батареи: трекер отправит SMS «низкий заряд батареи + Широта/долгота» на авторизованные номера 2 раза в общей сложности в 15 минут интервала, когда напряжение батареи будет около 3,55 в.

* Сигнал отключения питания: он отправляет SMS «power alarm + latitude/longtitude» на разрешенные номера каждые 3 минуты при отключении внешнего питания.

* Gps слепое пятно оповещения: он будет отправлять оповещения SMS «Нет gps + последняя действительная Широта/долгота до потери gps-сигнала».

* Гео-забор: Установите гео-забор для устройства слежения для ограничения его движений в пределах области. Аппарат отправит SMS на разрешенные номера, когда он будет выезжать из этого региона

* Управление несколькими районами: можно настроить максимум 5 зон. Расстояние между двумя точками не может быть меньше общего расстояния в 2 командах, и различные области не могут покрыть друг друга

* Сигнализация Движения: с приемом сигнала gps, после того, как устройство было неподвижно в месте в течение 3-10 минут, пользователь может установить сигнализацию движения, например, отправьте SMS «move + password + space + 0200» на трекер (предположим, радиус 200 метров, он поддерживает максимум 4 цифры. Единица измерения: метр). Он ответит «move OK». В чехол такого движения (по умолчанию расстояние составляет 200 м), мы можем отправить SMS со словом «Move + широту и долготу» уполномоченный номера.

* Сигнализация о превышении скорости: например, если вы хотите установить скорость сигнализации как 80 км/ч, то, когда цель движется более 80 км/ч, устройство отправит SMS «Скорость + 080! + широта и долгота» к разрешенным номерам. Он отправит только одно SMS в течение 3 минут в режиме SMS при превышении скорости, сирена будет звуковой сигнал 1 раз при превышении скорости 1 раз.

18. Сигнализация в состоянии руки:

* Сигнализация открытия двери: устройство отправит SMS «сигнализация двери + lat/long» на авторизованный номер с интервалом в 3 минуты, когда дверь автомобиля открывается в состоянии руки. Сирена будет звучать в течение 20 секунд и повторять звук с интервалом 20 секунд минут, если дверь всегда открытая. Обезвредите, чтобы остановить эту сигнализацию

* ACC сигнализация: устройство отправит SMS «ACC Alarm + lat/long» на авторизованный номер в течение 3 минут, когда двигатель автомобиля включен, это ключ поворачивается в положение «ACC ON», чтобы начать автомобиль в состоянии руки; сирена будет звучать в течение 20 секунд, И повторите снова с интервалом в 20 секунд, если ACC всегда включен. Снимите руки, чтобы остановить эту сигнализацию.

* Встроенный датчик ускорения: трекер встроен в три оси датчика ускорения, трекер может обнаруживать его в состоянии руки, когда транспортное средство движется, наклоняется или ударяется. Сигнал тревоги такой же, как и внешние датчики удара для сигнализации.

* Встроенная конфигурация чувствительности датчика удара: чувствительность встроенного датчика удара имеет три различных уровня.

* Внешние датчики удара для сигнализации (опционально): устройство отправит только один сигнал тревоги SMS «датчик сигнализации + lat/long» на авторизованный номер в течение 3 минут, когда датчик срабатывает в состоянии руки. В течение 3 минут, сирена тревоги звук в течение 5 секунд, когда Вибрация обнаруживается в первый и второй раз. Сигнал тревоги в течение 10 секунд, когда Вибрация снова. Если вы обезоружите трекер, время будет сбрасываться. Снимите руки, чтобы остановить эту сигнализацию.

* Сигнализация без сети GSM: когда автомобиль находится на месте без сети GSM, сирена будет звучать в небесшумном режиме, если сигнализация срабатывает (дверь, датчик, АКК), но ни один sms-сигнал не будет отправлен на авторизованный номер.

19. Спящем режиме:Когда транспортное средство не движется (ACC выключен), GSM модуль засыпает; gps-модуль выключен; и трекер работает в низком энергопотреблении. Вызов, sms-команда и любой срабатывающий сигнал могут разбудить его.

20. Проверьте состояние транспортного средства:Отправьте sms-команду «Проверка + пароль» на трекер в транспортном средстве, он ответит на SMS, включая: внешняя мощность, батарея, gps сигнал, ACC, дверь, GSM сигнал, GPRS статус, APN, UP, IP, порт и т. Д.

21. Настройка времени терминала (локальный):Например: Отправьте SMS «часовой пояс 123456 8», 8-китайский часовой пояс, если в вашей стране часовой пояс минус, отправьте SMS «часовой пояс 123456-8».

22. Сброс оборудования:Отправьте SMS «сброс + пароль» на устройство отслеживания для сброса модуля GSM и gps-модуля устройства трекер, он ответит «сброс ок».

23. Настройка параметров по USB:Подключите трекер к компьютеру с помощью дополнительного usb-кабеля, откройте память трекера, найдите и откройте файл начальной конфигурации с блокнотом «user_config.ini», Действуйте согласно инструкции.

24. Меньше GPRS:Трекер изменится на менее GPRS режим движения после парковки 5 минут (ACC выключен), GPRS отключится и снова подключится при срабатывании будильника или при запуске автомобиля.

25 лет. Настройка номера центра монитора:После установки номера центра монитора, сообщения автоматического отслеживания по sms будут установлены на этот номер центра, если все сигналы тревоги должны быть отправлены на этот номер тоже, затем этот номер центра должен быть настроен как авторизованный номер.

26. Функции пульта дистанционного управления специально для TK103B:

Технические характеристики:

Содержание	Технические характеристики
Измерение	83*54*26 мм
Вес	120 г
Сеть	GSM/GPRS
Группа	850/900/1800/1900 МГц
Gps чувствительность	-159dBm
Gps точность	5 м
LBS точность	100-2000 м
Gps время запуска	Холодный запуск 45 s Теплый статус 35 s Горячий запуск 1 s
Рабочая Напряжение	12 V-24 V DC
Резервное копирование Батарея	Заряжаемый литий-полимерный аккумулятор 3.7V500mAh
Для хранения Температура	От-40 °C до + 85 °C
Управление Температура	От-20 °C до + 65 °C
Влажность	5% -- 95% без конденсации
Специальные функции	Пульт дистанционного управления, голосовой монитор, пульт дистанционного отключения двигателя, сигнализация движения, сигнализация удара, сигнализация открытия двери

1 * gps трекер gps 103B

1 * gps антенна 3 метра

1 * GSM антенна 3 метра

1 * Дистанционное Управление

1*10 штырь проводки

1 * реле

Микрофон 1*1,5 метров

1 * инструкции по эксплуатации

1 * оригинальная коробка (опционально)

(Нет sim-карты и sd-карты в комплекте)
