Функция того же цвета случайный автомобиль 7Pin тестер трейлера буксировочный свет Кабельный разъем электрической цепи диагностический инструмент с светодиодный Буксировка прицепов

Описание

Функция того же цвета случайный автомобиль 7Pin тестер трейлера буксировочный свет Кабельный разъем электрической цепи диагностический инструмент с светодиодный Буксировка прицепов

Описание:

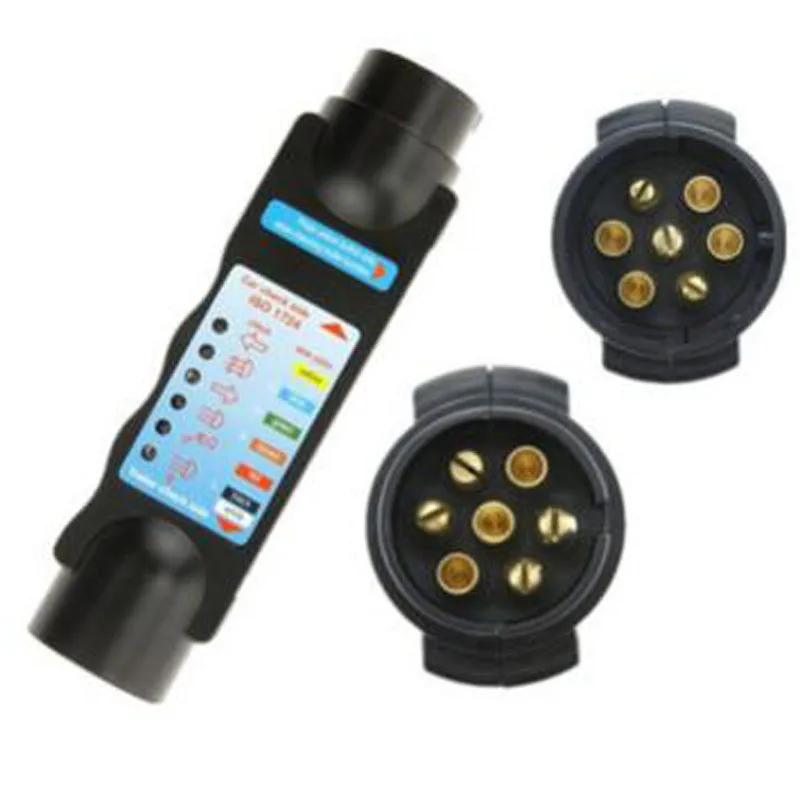

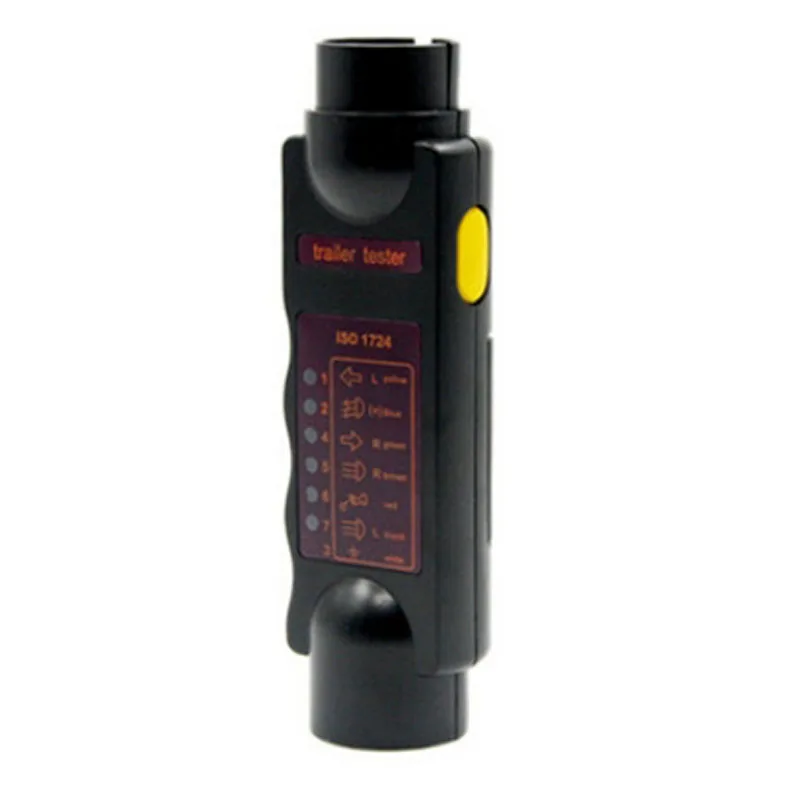

Тестер трейлера для подключения 7 контактов и разъемов.
Используется для проверки электропроводки прицепа в обычном или нет.
С светодиодный индикаторы.
Показывает любой сбой для вашей проводки на автомобиле или на прицепе.
Портативный и легкая подошва.

Технические характеристики:
Тип изделия: диагностические инструменты
Название товара: тестер трейлера
Материал: АБС-пластик
Цвет: черный
Источник питания: батарея 9 В (не входит в комплект)
Размер изделия: 17,5*5,3*4,2 см/6,9*2,1*1,7 дюйма
Вес изделия: прибл. 152 г/5,4 унций
Размер упаковки: прибл. 23,5*11*4,5 см/9,3*4,3 * 1.8in
Вес упаковки: прибл. 188 г/6,6 унций

Как проверить соединение прицепа (также может быть караван или Перевозчик велосипеда)

1. Вставьте вилку в соединение тестера.
2. Нажмите на желтую кнопку сбоку тестера.
3. Если проводка хорошая, все светодиоды загораются. Функция каждого светодиодный (acc iso 1724):
A. Индикатор левой руки (желтый);
B. Противотуманная фара или 12 В (синий);
C. Масса (белый);
D. Индикатор правой руки (для зеленого цвета);
Е. Правый задний свет (коричневый);
F. Левый стоп-сигнал (красный);
Левый задний свет (черный).

Внимание: Штырь № 2 можно использовать либо для предупреждающий туман лампы или постоянного подключения 12 В.
Если светодиодный индикатор не загорается, это потому, что соответствующий провод неисправен. Если все светодиоды не загораются.
1. Поместите тестер в гнездо автомобиля.
2. Нажмите на желтую кнопку сбоку тестера.
3. Если проводка хорошая, все светодиоды загораются. Повторите шаги 4, как и раньше.
Вы также можете проверить функции каждого штыря розетки.
1. Включите индикатор левой руки (после включения ключа зажигания).
2. Соответствующий светодиодный индикатор должен мигать с той же частотой. Если нет, то индикатор левой руки имеет дефект/сломанный.
3. Повторите шаги 1 и 2 для правого ручного индикатора, заднего света, противотуманного Света и стоянок.
С удлинительным кабелем +/-4 м вы можете проверить функции, формируя сиденье водителя более легко.

Посылка список:

1 х тестер гнезда прицепа
Руководство пользователя (1 шт.)
