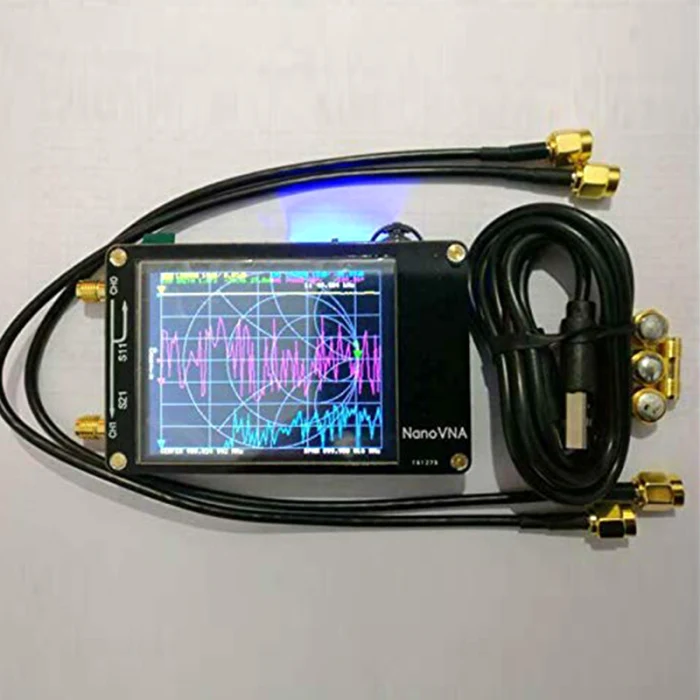

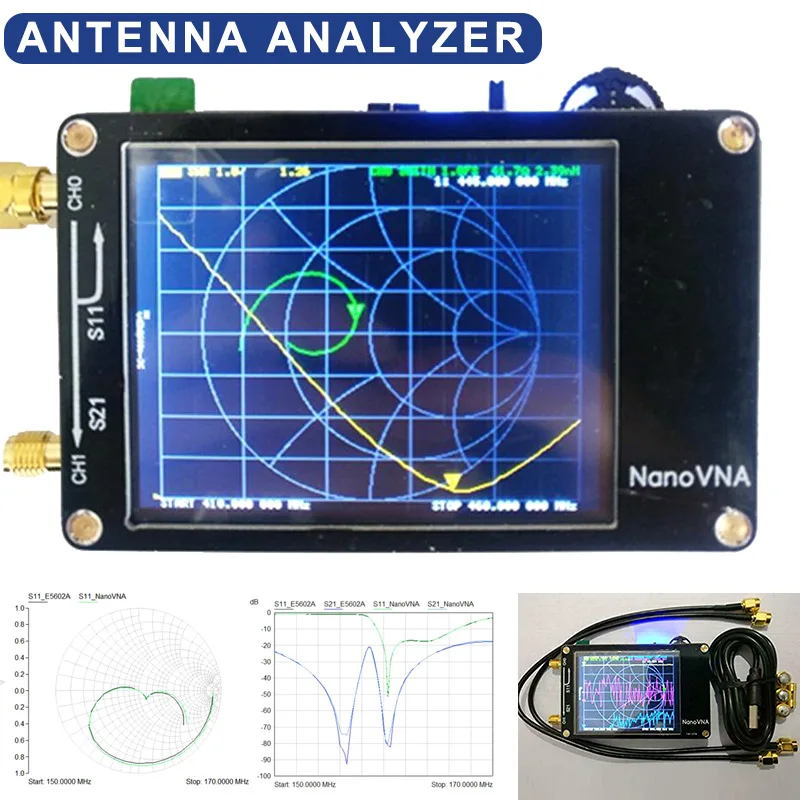

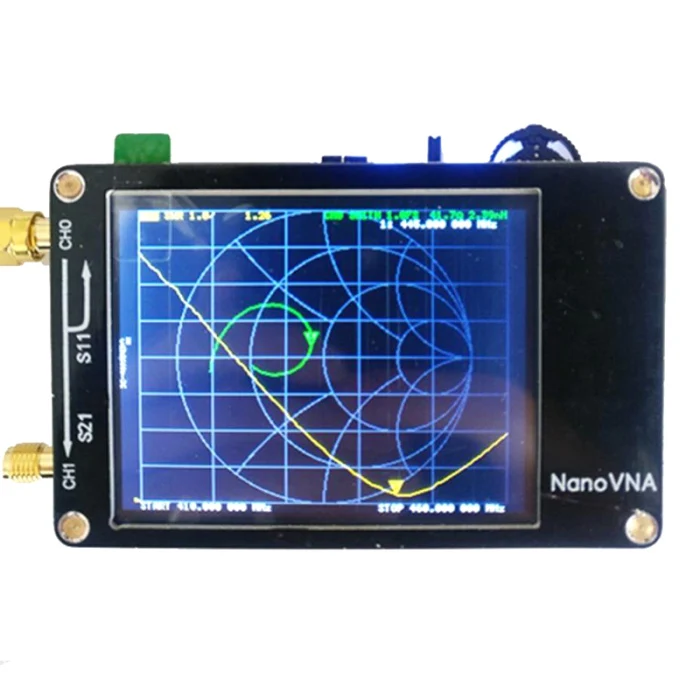

Анализатор векторных сетей 50 кГц-900 МГц настольная антенна волна MF ВЧ ОВЧ 2,8 дюймовый экран F-Best

Описание

Анализатор векторных сетей 50 кГц-900 МГц настольная антенна волна MF ВЧ ОВЧ 2,8 дюймовый экран F-Best

Особенности:
Файлы Touchston'e (snp) могут быть экспортированы через программное обеспечение ПК для различныхРадио Дизайн и программное обеспечение моделирования.
Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351Для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и улучшенияТочность измерения. Частотный диапазон 50535-300 МГц si5351 прямойВыход обеспечивает более чем 70дБ динамический. Расширенный диапазон 300 M-600 MHzОбеспечивает более 60 дБ Динамики, а диапазон 600 M-900 M лучше, чем50dB динамики.
Это продукт категории «сделай сам», Функция измерения векторных сетей. Он включает в себя2,8 дюймовая Функция касания экрана, TX/RX измерение, может определить полный S11 иS21 параметры, если вам нужно получить S12 и S22, вам нужно вручную заменитьПроводка порта трансивера.
Обратите внимание:
Батареи не включены из-за безопасности международныхПри транспортировке. Но мы забронировали IC управления питанием, вы можете сварить вашСобственный батареи.
Или использовать другие источники питания, такие как power bank, для питания к нему черезИнтерфейс USB.
Спесификайтон:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенногоПрошивка) (продукты будут обновлены с последней прошивкой передДоставка, фактическая частота измерения 50-900 МГц)
Радиочастотный выход:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц)Включить расширенную прошивку);
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: режим связи USB type-C: CDC (серийный)
Мощность: USB 5 В 120мА, может использовать питание от аккумулятора, максимальный ток зарядки 0.8A(Батарея в комплект не входит)
Количество точек сканирования: 101 (фиксированный)
Отслеживание дисплея: 4, маркировка: 4, сохранение настройки: 5
