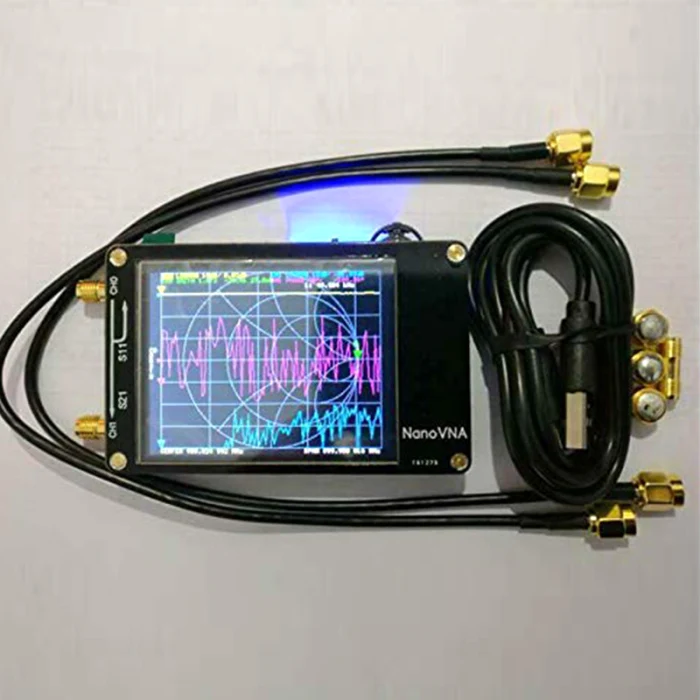

Анализатор векторных сетей 50 кГц-900 МГц антенна стоящая волна MF HF VHF 2,8 дюймовый экран

Описание

Новый анализатор векторных сетей 50 кГц-900 МГц антенна стоящая волна MF HF VHF 2,8 дюймовый экран

Описание:

Особенности:
Touchston'e (snp) файлы могут быть экспортированы с помощью программного обеспечения на ПК для различныхРадио Дизайн и моделирование программного обеспечения.
Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351Поддержка частоты измерений до 900 МГц.
Металлический экран предназначен для уменьшения внешних помех и улучшенияТочность измерения. Диапазон частот 50535-300 МГц si5351 directВыход обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГцОбеспечивает лучшую динамику, чем 60 дБ, а диапазон 600-900 м лучше, чем50dB динамики.
Это DIY продукт, Функция измерения векторных сетей. Он включает в себя2,8-дюймов сенсорным экраном, TX/RX измерения, могут определить полная S11 иПараметры S21, если вам нужно получить S12 и S22, необходимо вручную заменитьПроводка порта трансивера.
Обратите внимание:
Батареи не включены из-за безопасности международныхПри транспортировке. Но мы заказали ИС управления питанием, вы можете сваритьСобственный батареи.
Или используйте другие источники питания, такие как power bank, для подачи питания черезИнтерфейс USB.
Спесификайтон:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить РасширенныйПрошивка) (продукты будут обновлены с последней прошивкой доДоставка, фактическая частота измерения 50 кГц-900 МГц)
Выход RF:-13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц)Включить расширенную прошивку);
Порт SWR: <1,1
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (последовательный)
Питание: USB 5 в 120 мА, можно использовать питание от батареи, максимальный зарядный ток 0.8A(Батарея в комплект не входит)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
