Описание

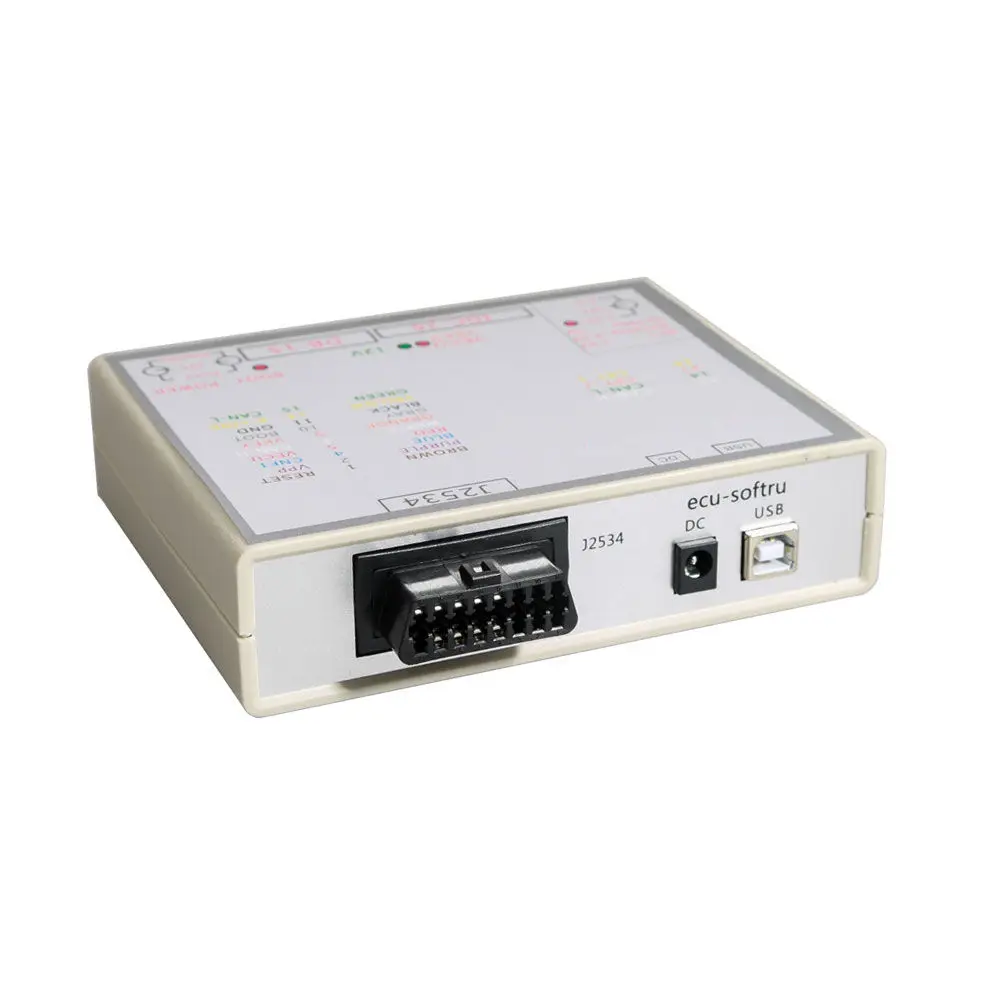

Высокое качество KTM JTAG для экскаватора Hitachi KTM через j2534 работает для KTM ECU-мягкий KTMOBD программатор системного блока управления KTM Мощность коробка

Она совместима в автоматическом режиме с загружаемыми программ, которые используют:

BOOT-OEM12, 12-контактный OBD-II;

L-LINE, 15 пин OBD-II.

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях:

Сброс-510 Ω;

Загрузка-510 Ω;

CNF1-220 Ω.

Инструмент оснащен многофункциональными разъемами, которые позволяют гибко установить соединения:

Тип разъема для зарядки: USB

Предназначен для подключения к компьютеру. Он должен быть подключен при включении встроенного преобразователя USB-UART; для обновления программного обеспечения PowerBox; при повторном программировании;

Постоянный ток:

Предназначен для питания встроенной цепи, а также подключенного ЭБУ. Рекомендуется использовать только качественные блоки с выходным напряжением 12 В. При чтении паролем, когда это невозможно в транспортном средстве, следует обратить внимание, что высоковольтные преобразователи в ECUs потребляют достаточно высокий ток в начале, который может сбросить механизм защиты или даже привести к повреждению блока питания;

J2534 (OBD-II-F):

Предназначен для подключения одного и того же интерфейса имени К OBD-II;

DB-15:

Предназначен для подключения к основному коннектор ECU. Рекомендуется использовать 14P600KT02, 14P600KT03 кабели или аналоговые;

IDC-26:

Предназначен для подключения непосредственно к плате ECU или через адаптер к специальной головке. Рекомендуется использовать 14P600KT06 кабель или аналогичный для Tricore GPT.

Рекомендуется использовать программное обеспечение для разработки Flash Toolkit для мигания для процессоров Renesas.

Управление:

Инструмент имеет 3 переключателя для работы в различных режимах.

Мощность:

Мощность управления. Инструмент имеет три режима питания к ECU: OFF позволяет удалить все сигналы питания и управления от IDC-26 и DB-15 разъемов; поставка с инструкцией power to VECU и VKEY терминалы и контрольные выходы в зависимости от выбранной тактики; Авто, автоматическое управление, В этом режиме питание контролируется с помощью программы загрузки с l-линейным сигналом (15 pin OBD-II).

Загрузка:

Одновременное управление загрузкой, сбросом и сигналами CNF1 (3,3 В): выключено, позволяет удалять все сигналы управления от DB-15 разъема; ручной тянет сброс и загрузку сигнала минус, и CNF1 до + 3,3 В; Авто, автоматическое управление, в этом режиме загрузки, Сброс и сигналы CNF1 одновременно контролируются загрузочной программой (12 pin OBD-II, OEM12).

GPT:

Dor для Renesas и для Tricore с GPT CPU. Необходимо использовать 5 V во время работы с процессором SH705x, в других случаях 3,3 V будет использоваться.

Свет:

Светодиодный выключатель 5 В/3,3 В показывает напряжение 5 В или 3,3 В.

VECU, светодиодный индикатор VKEY показывает напряжение VKEY и VECU.

Светодиодный индикатор 12 В показывает напряжение питания.

Светодиодный индикатор загрузки показывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

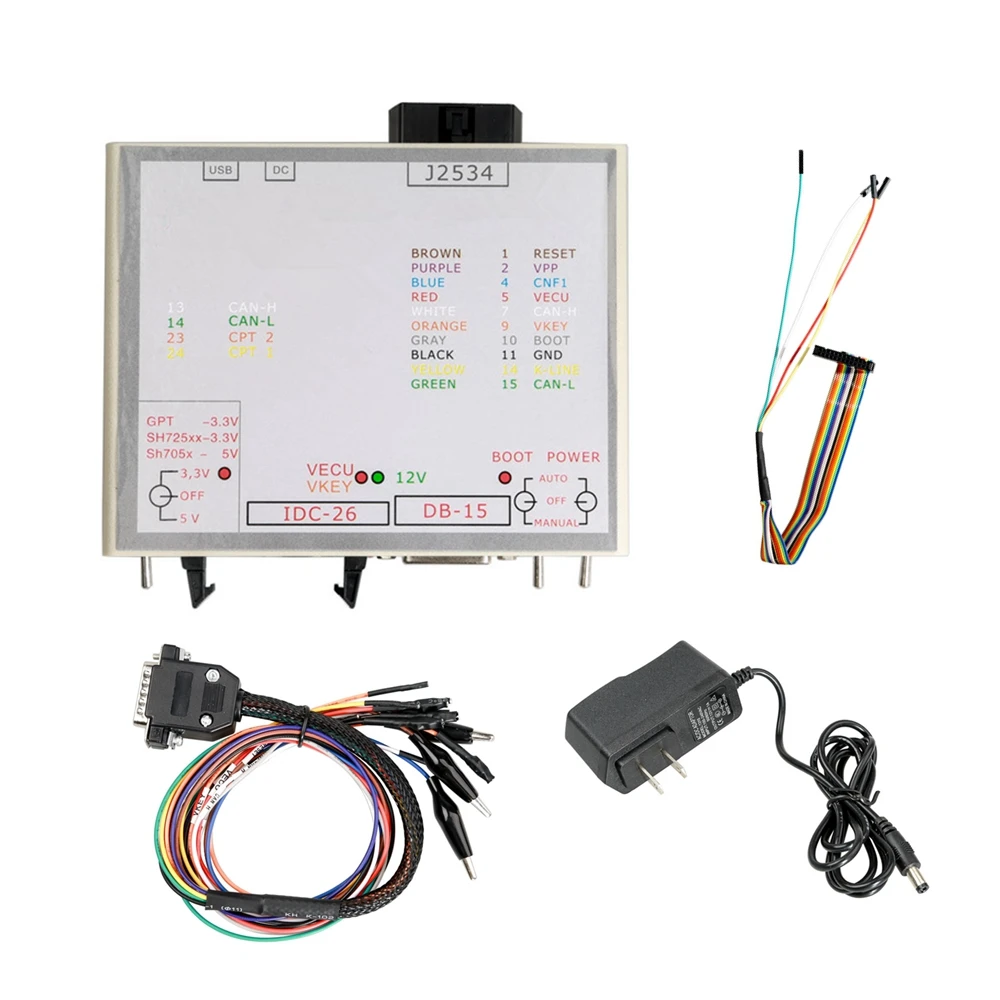

Посылка список:

1 х PowerBox для вспышки KTM

1 x цветной провод схема

1 x GPT ЦВЕТНОЙ кабель

1 x Зарядное устройство штепсельной вилки
