Описание

Новый HUD 6 дюймов светодиодный OBD-II HUD Дисплей над скоростью ing Предупреждение скорость/км об/мин/сдвиг света/Индикатор температуры I5

Новый 6 "светодиодный OBD-II HUD Head Up display I5 разработан очень мощным и

Стабильные интегральные схемы и соответствуют соответствующим стандартам. И Добавьте красоту для вашего автомобиля уникальной формой и элегантными, струящимися линиями, естественным красивым телом.

" светодиодный OBD-II HUD Дисплей над скоростью ing Предупреждение скорость/км об/мин/сдвиг света/Индикатор температуры

Новый 6 "светодиодный OBD-II HUD Дисплей над скоростью ing Предупреждение скорость/км об/мин/

Индикатор переключения света/температуры I5

HUD изучен и разработан для безопасности вождения. Вождение в течение дня или вождение в ночное время, вождение на высокой скорости или вождение на низкой скорости, вам не придется смотреть вниз на приборную панель. HUD проецирует важные сведения о автомобилях (например, скорость автомобиля, скорость двигателя, температура воды, расход топлива и т. Д.) на лобовое стекло. Таким образом, когда вы едете, вы можете легко управлять жизненной информацией автомобиля, чтобы уменьшить или избежать аварий или ДТП. В то же время, HUD может уменьшить усталость глаз эффективно, так что вы достигаете удовольствия от вождения и безопасности вождения идеальное единение.

Новый 6 "светодиодный OBD-II HUD Дисплей I5 Основные характеристики:

1) Обнаружение интерфейса OBDII автомобиля автоматически и все машины с OBD II или EUOBD в порядке, подключи и играй;

2) Скорость автомобиля, скорость двигателя, температура воды, напряжение/положение дроссельной заслонки/угол зажигания/сто километр время ускорения, мгновенное потребление топлива, среднее потребление топлива, пробег, на дисплее отображается напоминание о недостаче топлива, неисправности двигателя, напоминания о смене и т. Д.

3) нормальный режим отображения, высокоскоростной режим дисплея и автоматический режим отображения устанавливаются самостоятельно;

4) километры и километры свободны для переключения, что значительно облегчает приборную панель британского стандарта;

5) 6 дюймов площадь дисплея, легко читается

6) Автоматическое включение и выключение, HUD запуск при запуске автомобиля, выключение HUD при выключении двигателя для эффективной защиты автомобильного аккумулятора; в то же время, вы можете включить и выключить HUD вручную, чтобы защитить безопасность аккумулятора.

7) одноступенчатая и четырехступенчатая сигнализация для безопасного вождения.

8) тревожная скорость двигателя, чтобы вы могли своевременно переключаться для экономии топлива, также имеет особое значение для начинающих;

9) автоматический и ручной режим регулировки яркости, не ослепительный;

Новый 6 "светодиодный OBD-II HUD Head Up display I5 инструкции по установке:

1. Убедитесь, что ваш автомобиль соответствует стандарту интерфейса OBD II (или EU OBD);

2. Откройте капот двигателя и найдите стикер OBDII. Если есть наклейка "OBDII CERTIFIED" (рис. 2), то Вы можете использовать наш HUD. Вы также можете проверить, есть ли у вашего автомобиля

Диагностический интерфейс (большинство автомобилей, изготовленных в Китае после 2006, имеют диагностический интерфейс).

3. Если ваш автомобиль имеет диагностический интерфейс 16 pin (рис. 3), то Подключите кабель OBDII с диагностическим интерфейсом 16 pin.

4. Поместите нескользящий коврик на относительно плоское положение консоли автомобиля.

Затем вы положите HUD на нескользящий коврик и отрегулируйте HUD.

5. Светоотражающая пленка может быть прикреплена к переднему лобовому стеклу выше HUD, чтобы вы могли прочесть параметры, образующие отражающую пленку.

Примечания: наконечники наклеивания светоотражающей пленки

A. Во-первых распылите немного воды на положение наклеивания светоотражающей пленки;

B. Снимите защитный слой пленки, затем прикрепите к соответствующей позиции;

C. Отрегулируйте расположение, затем используйте небольшой скребок или гладкий предмет для скребки поверхности пленки;

D. Через несколько минут влага испарится, затем аккуратно протрите капли воды и пыль.

6. Проверка мощности

Вы включаете HUD и HUD показывает текущее напряжение автомобиля. Затем HUD ищет автомобильную компьютерную систему. Если HUD отображает данные, такие как скорость автомобиля, скорость двигателя и т. Д., это означает, что продукт был установлен успешно.

Новый 6 "светодиодный OBD-II HUD Head Up display I5 Метод настройки:

Значение HUD отображает значение автомобиля внутри компьютерной системы. Поскольку значение, которое

Дисплеи приборной панели автомобиля немного отличаются от значения автомобильной внутренней компьютерной системы, так что вы можете войти в режим настройки для тонкой настройки значения дисплея HUD для достижения

Точно такие же значения, что и на приборной панели.

1. Конкретные настройки

Во-первых, вам нужно подключить HUD к автомобилю, затем нажмите кнопку OK в течение 3 секунд, чтобы войти в режим настройки. Вы можете нажать кнопку OK один раз, значение меню 3 увеличивается на 1. Значение меню 1 увеличивается или уменьшается на 1, набрав вверх или вниз переключатель набора один раз, Что достигает тех же значений HUD, что и значение дисплеев приборной панели автомобиля (переключатель циферблата частично показан на рисунке 4 и интерфейс настройки HUD, показанный на рисунке 5)

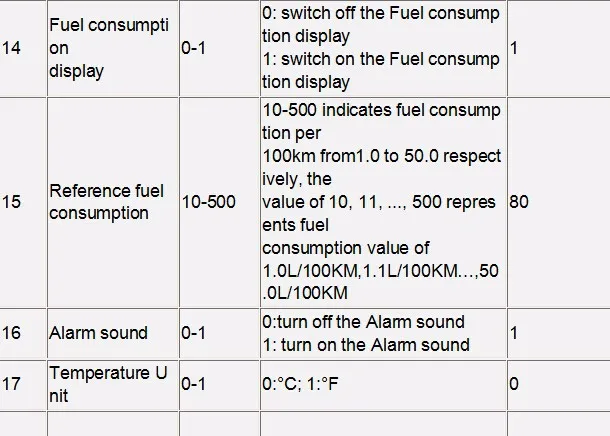

1) Введите интерфейс настройки, каждая Регулировка параметров отображается в следующей таблице 1:

После того, как вышеуказанная Настройка, пожалуйста, нажмите кнопку ОК переключателя циферблата в течение трех секунд, затем HUD возвращается к интерфейсу дисплея или перезагрузите HUD, интерфейс дисплея также может быть возвращен.

1) конкретные интерфейсы настройки показаны на рис. 6:

2. Для автомобилей без расходомера воздуха установка расхода топлива выглядит следующим образом:

A. Во-первых, введите режим настройки и найдите область функций 11, установите значения смещения автомобиля, которые являются 1,2, 3,4..., 100, это означает, что значение смещения 0.1L, 0.2L, 0.3L, 0.4L..., 10.0L соответственно.

B. Во-вторых, введите режим настройки и найдите область функций 15 выше планшета 1, настройте эталонное значение расхода топлива (т. Е.

(См. Соответствующую стоимость потребления топлива в транспортном средстве, о которой было заявлено MIIT (минпромни промышленности и информации) или автопроизводители.

3. Возвращайте значение по умолчанию

Во-первых, вы начинаете автомобиль и выключаете HUD. Затем нажмите кнопку OK и удерживайте циферблат

Переключение в течение пяти секунд и включение HUD одновременно. Когда HUD buzzer выдает "звуковой сигнал"

Звук, все параметры восстанавливают значения по умолчанию.

4. Четкие коды неисправностей

После того, как HUD соединяет автомобиль, вы не запускаете двигатель и не ставите ключ автомобиля в положение "on'. Затем HUD автоматически отключается, вы нажимаете и удерживаете переключатель циферблата в течение пяти секунд. Когда HUD buzzer издает звук "звуковой сигнал", HUD очищает коды неисправностей.

Новый 6 "светодиодный OBD-II HUD Head Up дисплей I5 общие операции

1. Переключение отображения

После подключения HUD, вы запускаете автомобиль и HUD отображает правильно.

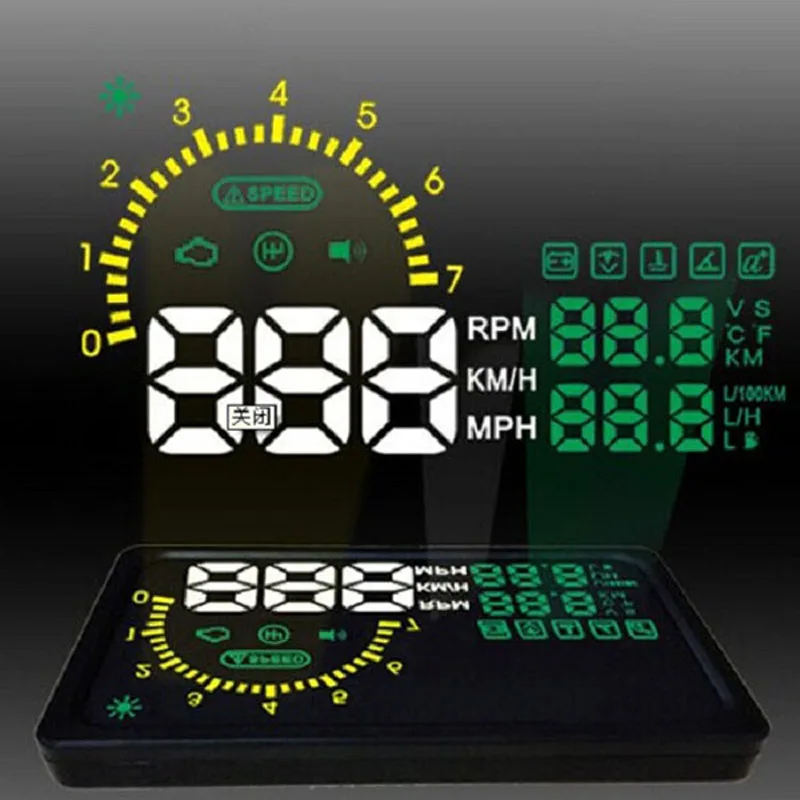

1,1 затем вы нажимаете кнопку OK переключателя циферблата непрерывно, чтобы отобразить содержимое меню 1 циклически, например, MPH, км/ч, об/мин.

1,2 HUD отображает содержимое меню 2 циклически, таких как V, положение дроссельной заслонки, температура воды, время зажигания, 100 км время (ы) ускорения, расстояние (км) при непрерывном наборе циферблата.

1,3 HUD отображает содержимое меню 3 циклически, таких как L/100 км, L/H, L при непрерывном наборе переключателя. (Рисунок 7)

2. Быстрая заправка

После запуска автомобиля и HUD отображает правильно (вам нужно увидеть меню 2 в проекции

За данную функцию)

2,1 вы можете нажать и удерживать кнопку вверх в течение 5 секунд, значение оставленного масла (L)

Увеличивается на 1 в меню 2. затем вы отпустите кнопку вверх и продолжите нажимать и удерживайте кнопку вверх в течение 5 секунд, значение оставленного масла (L) снова увеличивается на 1 и так далее;

2,2 вы можете нажать вниз и удерживать кнопку вниз в течение 5 секунд, значение оставленного масла (L) уменьшается на 1 в меню 2. затем вы отпустите кнопку вниз и продолжите нажимать вниз и удерживайте кнопку вниз в течение 5 секунд, значение оставленного масла (L) Уменьшается на 1 раз, и

И так далее;

Примечание 1: Когда вы увеличиваете или уменьшаете значение оставляемого масла (L), HUD отображается правильно в других меню.

Примечание 2: Эта функция действительна только в том случае, если топливный переключатель 0). Например, вы заправляете 15л, вы можете набрать переключатель циферблата для отображения 15 в меню 2. (рис. 8)
