Описание
Основные компоненты основной платы включают:
DSP: ADSP-21489KSWZ-4B SDRAM: 48LC16M16A2, 16 Мб, с использованием 16-битного режима (или других совместимых с pin моделей) NORflash: S29AL016J70TF102, 8-битный режим (или другие модели, совместимые с pin-совместимыми программ) SPIflash: M25P16, режим 8 бит (или другие совместимые модели) Интерфейс JTAG: 14pin эмулятор JTAG интерфейс debuch в соответствии со стандартом ADI EE68, который можно подключить к эмулятору AD-HP530ICE. Кнопка сброса, сбросить индикатор, Световой индикатор питания, украшенными двумя рядами интерфейс расширения порта (для подключения к объединительная панель)Основные компоненты аудиовспышки включают:
Аудио кодек: AD1938, 4 в, 8 Выход Мощность модуль Интерфейс питания: 5V2A-3.5 источник питания Аналоговый интерфейс 4 в 8 out SPDIF Входной/Выходной интерфейс Родной com-порта 10PIN USBi JTAG интерфейс для отладки в соответствии с ADI оригинальным стандартом может быть подключен к USBi simulator Три клавиши 3 светодиодный свет Главный выключатель питания Ножной переключательИнформация, предоставленная совет по разработке (см. Здесь для получения подробной информации о порядке и другой информации, предоставленной Управлением по разработке)

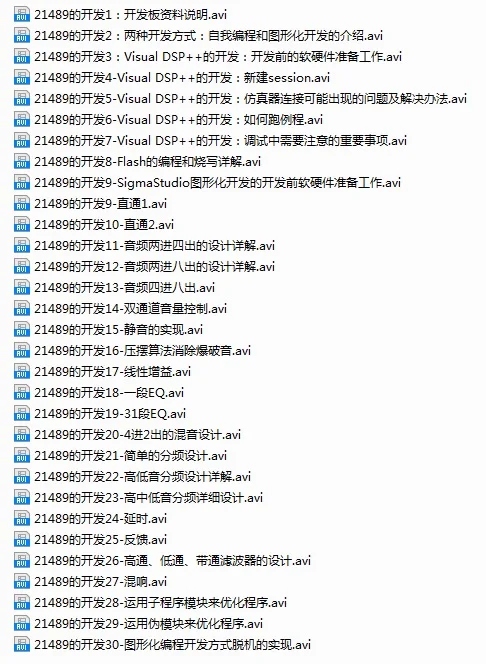

Видеоинструкции по
1. Инструкция по разработке: семь документов указывают весь процесс разработки 21489 года.
Документ 1:
Документ 2:
Документ 3:
3. Визуальный DSP + + Код: (21 режим, китайский в document 1)
6,21489 _ код _ CCES (6): 6 CCES исходные коды программы
Подарок с доской

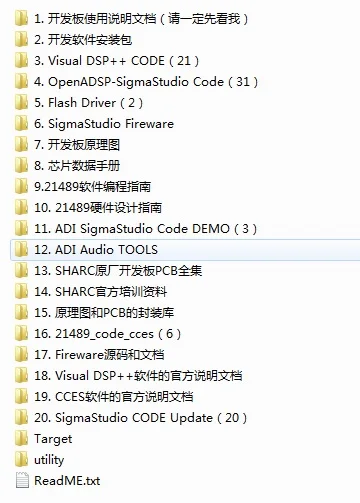

21489 основная плата 1 шт. Плата расширения аудио 1 шт. 5 V DC адаптер питания 1 шт RCA до 3,5 мм разъем для наушников переходный разъем 2 шт.21489 информация альбом

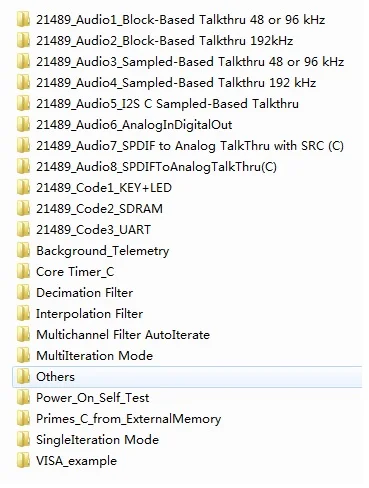

Содержимое папки "SHARC прочие документы и исходный код"
Характеристики
- Тип датчика
- Holzer
