Описание
Этот комплект не является одной функцией переключения. Выходная амплитуда выхода linearly связана со стрессом датчика. Выходной сигнал от транзисторно-транзисторных логических схем-0,6 * VCC окна для того, чтобы сравнить выход.
Многофункциональный интеграции.
Модернизированы! Модернизировано до V0.5 после 10 апреля 2019: Поддержка низкого рабочего напряжения, минимум2,8 VОн также может поставить питание, что более удобно для низковольтных рабочих случаев, таких как батареи.
Унифицированная доставка после 10 апреля для версии низкого напряжения. Другие параметры производительности остаются без изменений
Алюминиевые композитные панелиBlow-UpМодульВ пакет включает в себя:
Алюминиевые композитные панелиДатчик МодельLDT0-028K xКоличество1 (LDTM-028K)
ПьезоэлектричествоУвеличитьМодуль МодельPVA103 xКоличество1
Алюминиевые композитные панелиДатчик подключается к передней панели с помощью разъема.

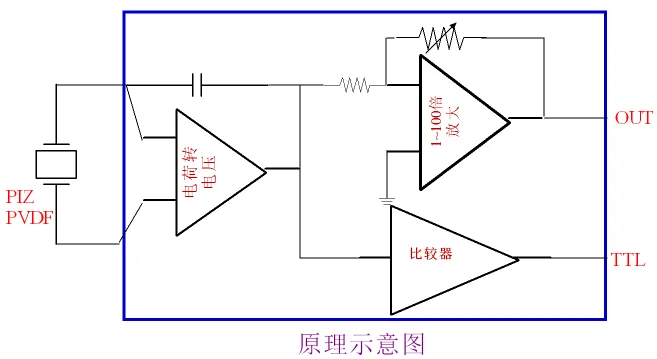

Физическая схема заряда PVDF пластина усиления:
СигналУвеличитьМодуль четыре ядраТерминалы Разрешение:
VCC +: Мощность питания,+ 2,8~ 9 V ; Ttl:Выход компаратора;Сравнительный напряжение0,6 * VCC; выход ttl квадратная волна Выход: Выход сигнала терминал; Заземление: Источники питания. Входной терминал сигнала: подключен к датчику PVDF или другой пьезоэлектрический вход сигнала

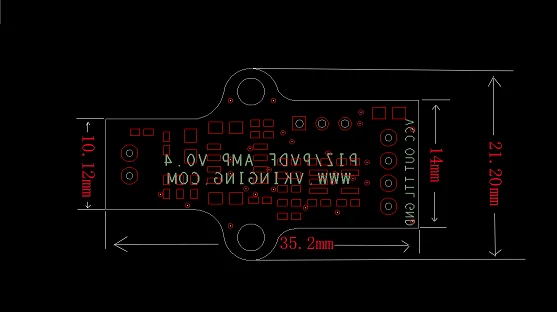

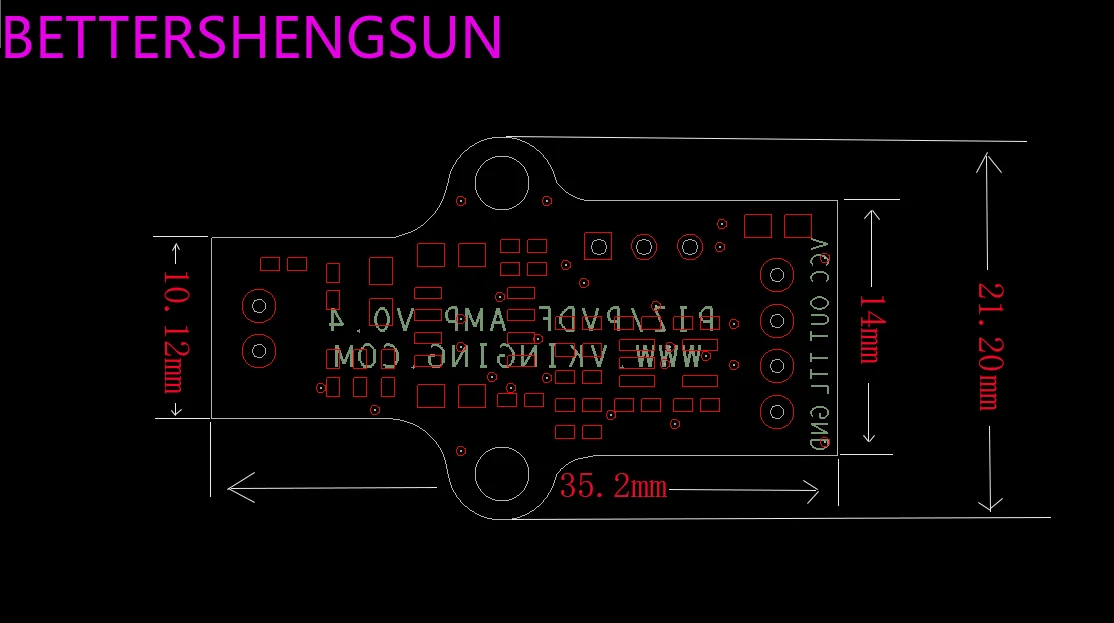

Измерения рисунка:
Усилитель сигнала модульВ верхней частиРегулируемый резистор может регулировать коэффициент усиления, диапазон 1 ~100 раз.5 VПри подачи питания СигналBlow-UpМодуль комплектВыход прибл. Без вибрации 2В Уровень, выход положительного и отрицательного сигнала уровня колебания при вибрации. Изображение Показано, что нарезает.Форма выходного сигнала ПВДФ .
Этот комплект относится к применению очень низкого измерения сигнала. Он очень чувствителен к помехам окружающего электрического поля сигнала. Он должен быть как можно больше от источника помех в использовании.
Частотный диапазон сигнала этого набора0,5 Гц-30 кГц.Диапазон электропитания 2,8~ 9 V
Список отгрузки: 1. Датчик PVDF
2. Один пьезоэлектрический шаблон усиления сигнала
