" светодиодный HUD Дисплей автомобиля электроника gps скорость метр автомобильный проектор скорости со скоростью ing предупреждение сдвиг свет

Описание продукта:

HUD изучен и разработан для безопасности вождения. Вождение в течение дня или вождение в ночное время, вождение на высокой скорости или вождение на низкой скорости, вам не придется смотреть вниз на приборную панель. HUD проецирует важные сведения о автомобилях (например, скорость автомобиля, скорость двигателя, температура воды, расход топлива и т. Д.) на лобовое стекло. Таким образом, когда вы едете, вы можете легко управлять жизненной информацией автомобиля, чтобы уменьшить или избежать аварий или ДТП. В то же время, HUD может уменьшить усталость глаз эффективно, так что вы достигаете удовольствия от вождения и безопасности вождения идеальное единение. Новый 6 "светодиодный OBD-II HUD Head Up display I5 разработан очень мощный и стабильный интегральные схемы и отвечает соответствующим стандартам. И Добавьте красоту для вашего автомобиля уникальной формой и элегантными, струящимися линиями, естественным красивым телом.

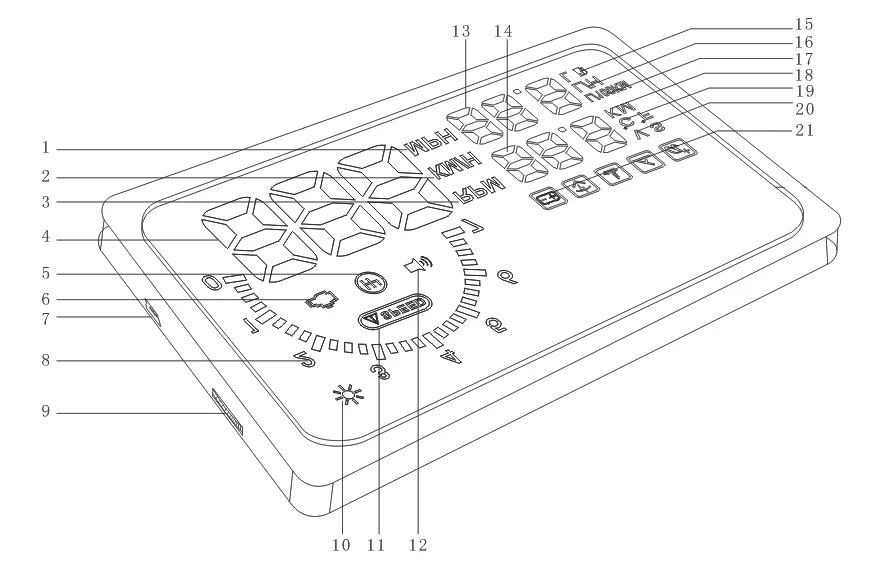

Новый 6 "светодиодный OBD-II HUD Дисплей I5 структура:

1. mphmile Mile/hour 2. км/─километр/час 3. рпмpmр/м, скорость двигателя 4. параметры: км/ч, об/мин, MPH 5. переключение напоминания ─это освещение значка означает, что вам нужно изменить 6. faulty─этот значок включен означает, что двигатель неисправен и должен быть немедленно удален 7. кабель USB interfaces─obdii подключается к USB 8. скорость двигателя ─этот значок отображает скорость двигателя, Блок: * 1000 9. Переключение циферблата может быть вверх, вниз, прямой пресс 10. Фоточувствительный icon─используется для регулировки яркости дисплея HUD автоматически 11. Скорость alarm─когда автомобиль превышает лимит скорости, значок мигает 12. Звук icon─этот значок горит, звуковой переключатель на 13. Parameterto для отображения L/100 км, L/H, значение L 14. Параметры для отображения значения V, S, ℃, KM, KM 15. L shows L показывает оставленное масло, освещение означает, что вам нужно заправить автомобиль 16. L/h─означает расход топлива в час 17. L/100km─мгновенное потребление топлива на сто км 18. Km─этот значок включен, вы можете знать автомобиль 19. °C °ffпоказывает температуру воды автомобиля или Фаренгейта соответственно 20. [] these эти значки показывают текущее отображение напряжения, дроссельной заслонки, температуры воды, времени зажигания, ускорение в ста км соответственно

Новый 6 "светодиодный OBD-II HUD Дисплей I5 Основные характеристики:

1) Обнаружение интерфейса OBDII автомобиля автоматически и все машины с OBD II или EUOBD в порядке, подключи и играй; 2) скорость автомобиля, скорость двигателя, температура воды, напряжение/положение дроссельной заслонки/угол зажигания/сто километр время ускорения, мгновенное потребление топлива, среднее потребление топлива, расход топлива, расход топлива, отсутствие топлива напоминание, Показаны неисправности двигателя, напоминания о смене и т. Д. 3) нормальный режим отображения, высокоскоростной режим отображения и автоматический режим отображения установлены самостоятельно; 4) километры и км свободны для переключения, что значительно облегчает приборную панель британского стандарта; 5) 6 дюймов область дисплея, легко читается 6) Автоматическое включение и выключение, HUD запуск при запуске автомобиля, выключение HUD при выключении двигателя для эффективной защиты автомобильного аккумулятора; в то же время, вы можете включить и выключить HUD вручную, чтобы защитить безопасность аккумулятора. 7) одноступенчатая и четырехступенчатая сигнализация для безопасного вождения. 8) скорость двигателя тревожная, так что вы можете переключаться своевременно для экономии топлива, также имеет особое значение для начинающих; 9) автоматический и ручной режим регулировки яркости, не ослепительный;

Новый 6 "светодиодный OBD-II HUD Head Up display I5 инструкции по установке:

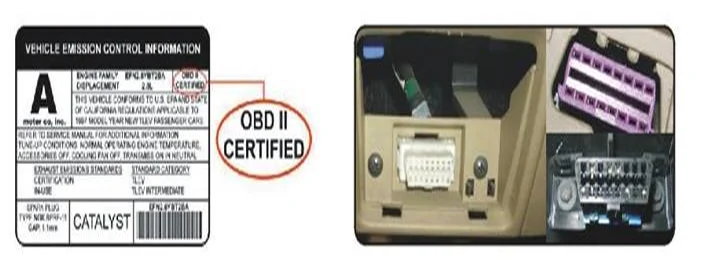

1. Убедитесь, что ваш автомобиль соответствует стандарту интерфейса OBD II (или EU OBD); 2. Откройте капот двигателя и найдите стикер OBDII. Если есть наклейка «OBDII CERTIFIED» (рис. 2), то Вы можете использовать наш HUD. Вы также можете проверить, есть ли у вашего автомобиля диагностический интерфейс (большинство автомобилей, изготовленных в Китае после 2006, имеют диагностический интерфейс). 3. Если ваш автомобиль имеет диагностический интерфейс 16 pin (рис. 3), то Подключите кабель OBDII с диагностическим интерфейсом 16 pin.

4. Поместите нескользящий коврик на относительно плоское положение консоли автомобиля. Затем вы положите HUD на нескользящий коврик и отрегулируйте HUD. 5. Светоотражающая пленка может быть прикреплена к переднему лобовому стеклу выше HUD, чтобы вы могли прочесть параметры, образующие отражающую пленку.

Примечания: наконечники наклеивания светоотражающей пленки

A. во-первых распылите немного воды на положение наклеивания светоотражающей пленки; B. снимите защитный слой пленки, затем прикрепите к соответствующей позиции; С. отрегулируйте расположение, затем используйте небольшой скребок или гладкий предмет для скребки поверхности пленки; D. через несколько минут, Влага испарится, затем аккуратно протрите капли воды и пыль. 6. Тест включения питания вы включаете HUD и HUD показывает текущее напряжение автомобиля. Затем HUD ищет автомобильную компьютерную систему. Если HUD отображает данные, такие как скорость автомобиля, скорость двигателя и т. Д., это означает, что продукт был установлен успешно.

Новый 6 "светодиодный OBD-II HUD Head Up display I5 Метод настройки:

Значение HUD отображает значение автомобиля внутри компьютерной системы. Поскольку значение, которое отображает Приборная панель автомобиля, немного отличается от значения автомобильной внутренней компьютерной системы, таким образом, вы можете войти в режим настройки для тонкой настройки значения дисплея HUD для достижения точно таких же значений, которые отображается на приборной панели. 1. Во-первых, необходимо подключить HUD к автомобилю, затем нажмите кнопку OK в течение 3 секунд, чтобы войти в режим настройки. Вы можете нажать кнопку OK один раз, значение меню 3 увеличивается на 1. Значение меню 1 увеличивается или уменьшается на 1, набрав вверх или вниз переключатель набора один раз, Что достигает тех же значений HUD, что и значение дисплеев приборной панели автомобиля (переключатель циферблата частично показан на рисунке 4 и интерфейс настройки HUD, показанный на рисунке 5)

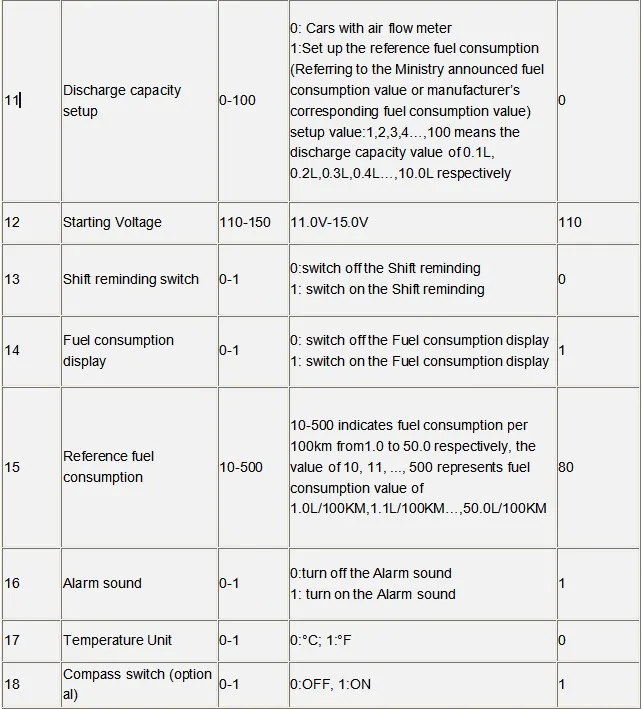

1) Введите интерфейс настройки, каждая Регулировка параметров отображается в следующей таблице 1:

После того, как вышеуказанная Настройка, пожалуйста, нажмите кнопку ОК переключателя циферблата в течение трех секунд, затем HUD возвращается к интерфейсу дисплея или перезагрузите HUD, интерфейс дисплея также может быть возвращен.

2) конкретные интерфейсы настройки показаны на рис. 6:

2. для автомобилей без расходомера воздуха установка расхода топлива выглядит следующим образом: A. во-первых, введите режим настройки и найдите область функций 11, настройте значения смещения автомобиля, которые являются 1,2, 3,4..., 100, это означает, что значение смещения 0.1L, 0.2L, 0.3L, 0.4L..., 10.0L соответственно. B. во-вторых, введите режим настройки и найдите область функций 15 в выше планшета 1, установите эталонное значение расхода топлива (т. Е. (см. Соответствующую стоимость потребления топлива в транспортном средстве, о которой было заявлено MIIT (минпромни промышленности и информации) или автопроизводители. 3. Во-первых, вы начинаете автомобиль и выключаете HUD. Затем нажмите кнопку OK и удерживайте переключатель циферблата в течение пяти секунд и одновременно Включите HUD. Когда HUD buzzer выдает звук "звуковой сигнал", все параметры восстанавливают значения по умолчанию. 4. Четкие коды неисправностей после подключения автомобиля HUD, вы не запускаете двигатель и не ставите ключ автомобиля в положение "on'. Затем HUD автоматически отключается, вы нажимаете и удерживаете переключатель циферблата в течение пяти секунд. Когда HUD buzzer издает звук "звуковой сигнал", HUD очищает коды неисправностей.

Новый 6 "светодиодный OBD-II HUD Head Up дисплей I5 общие операции

1. Переключение отображения после подключения HUD, вы запускаете автомобиль и HUD отображает правильно. 1,1 затем вы нажимаете кнопку OK переключателя циферблата непрерывно, чтобы отобразить содержимое меню 1 циклически, например, MPH, км/ч, об/мин. 1,2 HUD отображает содержимое меню 2 циклически, таких как V, положение дроссельной заслонки, температура воды, время зажигания, 100 км время (ы) ускорения, расстояние (км) при непрерывном наборе циферблата. 1,3 HUD отображает содержимое меню 3 циклически, таких как L/100 км, L/H, L при непрерывном наборе переключателя. (Рисунок 7)

2. Быстрая заправка

После запуска автомобиля и HUD отображает правильно (вам нужно увидеть меню 2 в проекции для этой функции) 2,1 вы можете нажать и удерживать кнопку вверх в течение 5 секунд, стоимость оставленного масла (л) Увеличивается на 1 в меню 2. затем вы отпустите кнопку вверх и продолжите нажимать и удерживайте кнопку вверх в течение 5 секунд, значение оставленного масла (L) снова увеличивается на 1 и так далее; 2,2 вы можете нажать вниз и удерживать кнопку вниз в течение 5 секунд, Значение остатка масла (L) уменьшается на 1 в меню 2. затем вы отпустите кнопку вниз и продолжите нажимать вниз и удерживайте кнопку вниз в течение 5 секунд, значение оставленного масла (L) снова уменьшается на 1, и так далее; примечание 1: Когда вы увеличиваете или уменьшаете значение оставляемого масла (L), HUD отображается правильно в других меню. Примечание 2: Эта функция действительна только в том случае, если топливный переключатель 0). Например, вы заправляете 15л, вы можете набрать переключатель циферблата для отображения 15 в меню 2. (рис. 8)

Новый 6 "светодиодный OBD-II HUD Дисплей I5 общие ошибки, причины и решения

Посылка включает в себя:

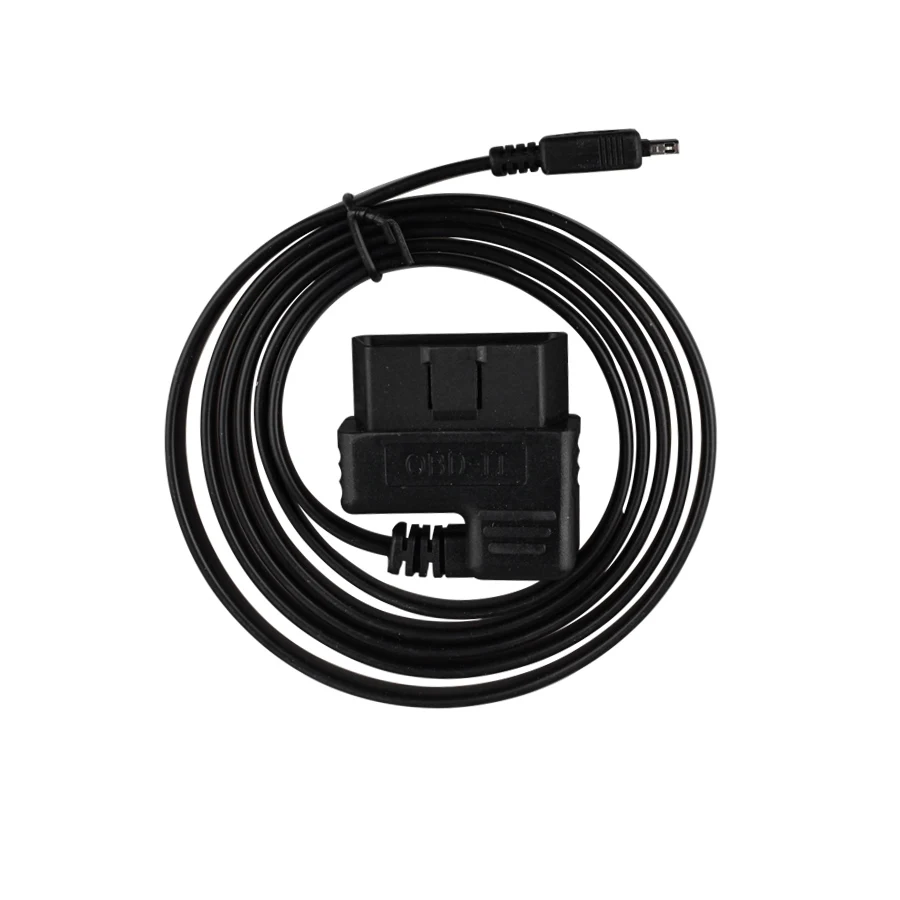

1 шт. x хост-машина HUD 1 шт. x светоотражающая пленка 1 шт. x OBD2 соединительная линия 1 шт. x Руководство по эксплуатации 1 шт. x нескользящий коврик
