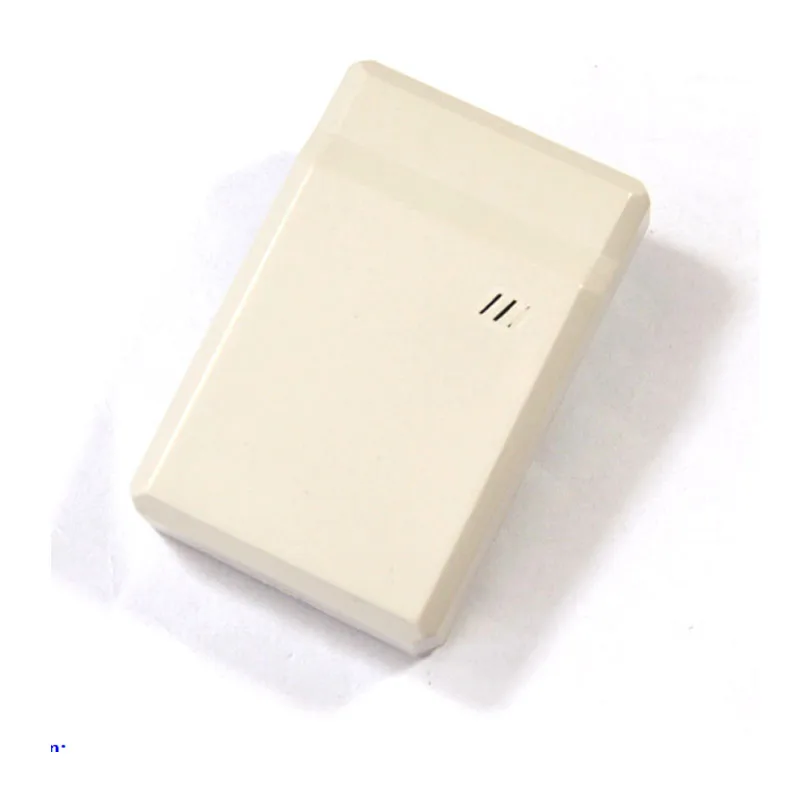

TMS374 ЭБУ декодер автомобильный ЭБУ TMS374 ЭБУ декодер автомобильный ЭБУ TMS-374 Immo Disable инструмент

Описание

TMS374 ЭБУ декодер автомобильный ЭБУ TMS374 ЭБУ декодер автомобильный ЭБУ TMS-374 Immo Disable инструмент

Этот инструмент-декодер развертки по частоте с 5 V Выходной прямоугольный сигнал (рабочий цикл 50%, эффективный диапазон частот от более 10 кГц (максимум 50 кГц) до 50 Гц). Этот инструмент можно также считать MCU версией программного обеспечения TMS-374 декодера ECU. Разница между двумя инструментами заключается в том, что версия MCU работает без ПК. Небольшой MCU используется для генерации импульсов вместо линии PC RS232 Tx.

TMS374 ЭБУ декодер автомобильный ЭБУ TMS374 ЭБУ декодер автомобильный ЭБУ TMS-374 Immo Disable инструмент

TMS374 ECU декодер

Удобный инструмент, который будет декодировать все вышеуказанные ecu в новое состояние без необходимости ноутбука!

Введение:

Программное обеспечение TMS 374 на самом деле простой декодер развертки по частоте с эффективным диапазоном от 2000 Гц до около 100 Гц. Маленькая подметальная машина делает то же самое, но гораздо лучше (больший диапазон). После включения устройства светодиодный индикатор должен мигать дважды. Нажатие кнопки начнет процесс подметания. Светодиодный индикатор-означает, что на выходе есть импульсы. После достижения самой низкой частоты светодиодный отключается и mcu останавливает поколение.

Схема подключения:

+: 12 В постоянного тока

-: GND

S: сигнальный провод

Инструкция:

После включения устройства светодиодный индикатор должен мигать дважды. Процесс подметания начинается, так как питание поставляется к устройству. Светодиодный индикатор-означает, что на выходе есть импульсы. После достижения самой низкой частоты светодиодный отключается и mcu останавливает поколение.

* Подключите линию GND к любому подходящему GND на ECU через небольшой захват.

* Подключите линию данных к штифту сброса на EPROM через небольшой захват.

* Мощность ЭБУ, а затем подметальная машина, подметальная машина будет мигать дважды на мощности.

* Нажмите кнопку, и устройство начнет подметать, как только светодиодный выключит вашу работу.

* Отрежьте линию данных immo на ECU перед повторным подключением к автомобилю.

TMS-374 декодер ЭБУ инфо

Подметальная машина должна работать со следующим ECUs:

Для Ren-OT SIEMENS Fenix 3 и 5

Для одежа для ключа Renault Megane 1400cc 8 v

ДляРен ключа Renault Megane 1600cc 8 v

ДляРен ключа Renault Megane 2000cc 8 v

ДляРен ключа Renault Megane 2000cc 16 V

ДляРен ключа Renault Megane Scenic 1400cc 8 v

ДляРен ключа Renault Megane Scenic 1600cc 8 v

ДляРен ключа Renault Megane Scenic 2000cc 8 v

ДляRen-ault Sefrane 2000cc 16 V

ДляРен ключа Renault Laguna 2000cc 8 v

ДляРен ключа Renault Laguna 2000cc 16 v

ДляRen-ault эспас 2000cc 8 v

ДляРен-Фит Сафир 1 и 2

ДляРен ключа Renault Clio 1200cc 8 V

ДляРен ключа Renault Clio 1400cc 8 V

ДляРен ключа Renault Clio 1600cc 8 V

ДляРен ключа Renault Clio 2000cc 16 V Уильямс

ДляРен ключа Renault Laguna 1800cc 8 V

ДляРен ключа Renault Laguna 2000cc 8 V

ДляРен ключа Renault Laguna 1800cc 16 V

ДляРен ключа Renault Laguna 2000cc 16 V

ДляРен ключа Renault Twingo 1200cc 8 V

Примечание: Если штифт сброса подключен к земле, то он должен быть поднят или трек, вырезанный перед декодированием. Это может быть повторно прикреплено после декодирования ЭБУ. Как правило, большой палец удерживает питание, подключенное к ЭБУ, в течение пяти минут после завершения декодера процесс декодирования.

ДляSa-gem SL96 Psa

ДляБэн ---- geot 306 1400cc 8 V

ДляPeu ---- 306 1600cc 16 V

ДляPeu --- geot 306 1800 16 V

ДляБэн ---- geot ранчо 1400 8 V

ДляCitr-oen Berlingo 1400cc 8 V

ДляCitr-oen Xrara 1400cc 8 V

ДляCitr-oen Xrara 1800cc 16 V

ДляDAE--WOO SIEMENS

ДляDae -- woo Matiz 800cc

ДляHYU--NDAI SIEMENS

ДляHyu-ndai Coupe 1600cc 16 V
