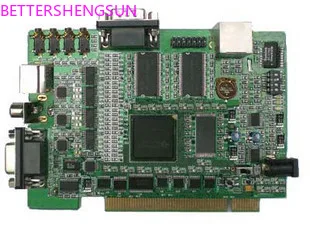

Dsp макетная плата dm642 обработка изображений в реальном времени pci

QXD-DM642 плата разработки изображений DSP в реальном времени имеет следующую Производительность:
1. основной процессор: процессор TMS320DM642 интегрирован с DSP ядром TMS320C64X. при скорости работы 600 МГц инструкция может достигать 4800MIPS. благодаря своей мощной возможности работы, он может осуществить в реальном времени H. 264 Алгоритм кодирования и декодирования.
2. SDRAM (синхронное динамическое ОЗУ: формирующая листы для кровли 4 м * 64 бит, 64-разрядный процессор синхронный низкая цена на динамическую память интерфейс;
3. Вспышка: 4 м x 8 бит, 8 бит асинхронный статический интерфейс памяти;
4. Режим работы PCI или независимый рабочий режим;

5. Интерфейс связи HPI выключается и может использоваться клиентами.

6. Интерфейс EMIF выводит и может использоваться клиентами;
7 и 4 канала видеовхода: Стандартный PAL или NTSC аналоговый видео вход;
8, 1 CVBS соединение видео сигнала выход: Стандартный PAL или NTSC аналоговый видео выход;

9, 1 S-выход сигнала терминала видео: Стандартный PAL или NTSC Аналоговый видеовыход;
10,6 каналов аудиовхода: стандартный аналоговый аудио вход (микрофон или линейный вход), аудио/видео синхронный пробоотборник;
11 и 6 каналов аудиовыхода: стандартный аналоговый аудиовыход;
12. RJ45 стандартный интерфейс Ethernet 10/100 M для реализации функции видеосервера или сетевой камеры;
13, 2-полосная асинхронный последовательный порт: программируемые настройки RS232/RS422/RS485 стандарт для платформа управления или другого оборудования;
14. Часы в режиме реального времени RTC + 512× 8-битный EEPROM с 3 V батареей для питания на чип часов после выключения системы;
15 и 8 каналов цифрового ввода/вывода для обнаружения и контроля окружающей среды на месте;
16. Универсальный цифровой интерфейс ввода/вывода;
17. Стандартный интерфейс моделирования JTAG предназначен для облегчения моделирования.
18. Аппаратное обеспечение может быть зашифровано.

Основные области применения:
Разработка изображений;
Речи анализ;
Сетевая передача;
Система видеоконференции;
Изображения алгоритм исследования;
Многоканальный мониторинг изображения.

В том числе программ:

Эксперимент 1. Получение и отображение изображений в реальном времени

Эксперимент 2. Эксперимент с отражением изображения

Эксперимент 3. Эксперимент по сегментации порога изображения

Эксперименты 4. Линейное преобразование серого изображения

Эксперимент 5. Серый растягивающий эксперимент изображения

Эксперимент 6. Уровень серого изображения

Эксперимент 7, эксперимент по переводу изображений

Эксперимент 8. Вертикальное зеркало изображения

Эксперимент 9, эксперимент по масштабированию изображения

Эксперимент 10, эксперимент по вращению изображения

Эксперимент 11. Сглаживания изображения эксперимент

Эксперимент 12. Изображение средней фильтрации эксперимент

Эксперимент 13, заточка изображения эксперимент

Эксперимент 14, эксперимент по обнаружению края изображения

Эксперимент 15. Получение и Воспроизведение изображений в формате CIF

Эксперимент 16. Видео H263 кодирование и декодирование экспериментов

Эксперимент 17. Видео JPEG кодирование и декодирование экспериментов

Эксперимент 18. Видео MPEG2 кодирование и декодирование экспериментов

Эксперимент 19. Последовательный приемопередатчик и трансивер с сетевым управлением

Эксперимент 20, опыт работы SDRAM
Эксперимент 21, GPIO operation Experiment
Эксперимент 22, RTC часы в реальном времени
Эксперимент 23, эксперимент по приобретению и воспроизведению видео каналов

Эксперимент 24, асинхронный последовательный Коммуникационный эксперимент

Эксперимент 25, четыре экрана видео дисплей эксперимент

Эксперимент 26, аудио коллекция и воспроизведение эксперимента

Эксперимент 27, PCI клиент D1 видео дисплей
Эксперимент 28, СВЕТОДИОДНЫЙ программа;

Эксперимент 29, вспышка и загрузочный эксперимент

Эксперимент 30 10/100 M Ethernet связь программно-nbsp;

Предоставьте код источника данных H.264

QXD-DM642 макетная плата, соответствующий исходный код

Предоставьте справочную схему конструкции оборудования.

Конфигурация продукта:

1. QXD-DM642 совет по разработке;
2. CD-ROM;
3. Руководство по быстрому использованию;
4, 5 в импульсный источник питания;
5. Линия связи.
