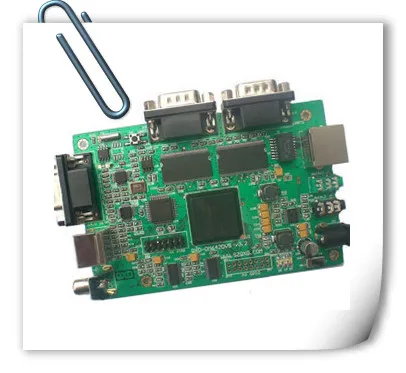

QXD-DM642DVS в режиме реального времени обработка изображений DSP макетная плата

QXD-DM642DVS плата разработки изображений DSP в реальном времени имеет следующую Производительность:
1. основной процессор: процессор TMS320DM642 интегрирован с DSP ядром TMS320C64X. при скорости работы 600 МГц инструкция может достигать 4800MIPS. благодаря своей мощной возможности работы, он может осуществить в реальном времени H. 264 Алгоритм кодирования и декодирования.
2. SDRAM (синхронное динамическое ОЗУ: формирующая листы для кровли 4 м * 64 бит, 64-разрядный процессор синхронный низкая цена на динамическую память интерфейс;
3. Flash: 4m× 8-битный, 8-битный асинхронный статический интерфейс памяти;

4 и 4 канала видеовхода: Стандартный PAL или NTSC аналоговый видео вход (CVBS композитный видео сигнал или S сигнал терминала и т. д.);
5. Один канал видеовыхода: Стандартный PAL или NTSC Аналоговый видеовыход (CVBS композитный видеосигнал или S сигнал терминала и т. д.);
6 и 4 аудио входа: стандартный аналоговый аудио вход (микрофон или линейный вход), аудио/видео синхронный пробоотборник;
7 и 4 канала аудиовыхода: стандартный аналоговый аудиовыход;
8. RJ45 стандартный 10/100 M Ethernet интерфейс для того чтобы осуществить функции видео сервер или круглые инфракрасные сетевые камеры;
9, 2-полосная асинхронный последовательный порт: программируемые настройки RS232/RS422/RS485 стандарт для платформа управления или другого оборудования;
10. Часы в режиме реального времени RTC + 512*8 бит EEPROM, оснащенные 3 В батареей для питания часов чип после выключения питания.
11 и 8 цифровых входов/выходов для обнаружения и контроля окружающей среды на месте;
12 и 16 GPIO интерфейсные контакты led out;
13. Стандартный интерфейс моделирования JTAG предназначен для облегчения моделирования.
14. Аппаратное обеспечение может быть зашифровано.

Основные области применения:
Изображение разработки новой продукции;
Речи анализ;
Сетевая передача;
Система видеоконференции;
Исследования по цвету изображения:
Мультиплекс мониторинг изображения.

В том числе программ:

Эксперимент 1: получение и отображение изображений в реальном времени

Эксперимент 2, изображение обратного цвета эксперимент

Эксперимент 3, эксперимент по сегментации порога изображения

Эксперименты 4. Линейное преобразование серого изображения

Эксперимент 5. Серый растягивающий эксперимент изображения

Эксперимент 6, уровень серого изображения

Эксперимент 7. Эксперимент по переводу изображений

Эксперимент 8, изображение вертикальное зеркало трансформация эксперимент

Эксперимент 9. Эксперимент по масштабированию изображения

Эксперимент 10, эксперимент по вращению изображения

Эксперимент 11, эксперимент по сглажению изображения

Эксперимент 12. Изображение средней фильтрации эксперимент

Эксперимент 13, заточка изображения эксперимент

Эксперимент 14. Изображение обнаружение края эксперимент

Эксперимент 15. Получение и Воспроизведение изображений в формате CIF

Эксперимент 16. Видео H263 кодирование и декодирование экспериментов

Эксперимент 17, видео JPEG кодирование и декодирование эксперимента

Эксперимент 18, видео MPEG2 кодек эксперимент

Эксперимент 19. Последовательный приемопередатчик и трансивер с сетевым управлением

Эксперимент 20, опыт работы SDRAM

Эксперимент 21, GPIO operation Experiment

Эксперимент 22, RTC часы в режиме реального времени

Эксперименты 23. Получение и воспроизведение каждого видеоканала

Эксперимент 24, асинхронный последовательный Коммуникационный эксперимент

Эксперименты 25 и 4-экран видео-дисплей

Эксперимент 26: эксперимент по приобретению и воспроизведению Аудио & nbsp;

Эксперимент 27, СВЕТОДИОДНЫЙ программа

Эксперимент 28, вспышка и загрузочный эксперимент

Эксперимент 29 10/100 M Ethernet связь программно-nbsp;

Предоставьте код источника данных H.264

QXD-DM642DVS для макетной платы исходный код

Предоставьте справочную схему конструкции оборудования.

Конфигурация продукта:

1. QXD-DM642DVS совет по разработке;
2. CD-ROM;
3. Руководство по быстрому использованию;
4, 5 в импульсный источник питания;
5. Аудио-визуальный адаптер;
6. Видеопровод;
7. Аудио линия;
8, 4 ядра S терминальная линия;
9. Пересекающиеся линии;
10. Прямые серийные линии.
