M-GW1 шлюзовой модуль SX1301 базовая станция с большим последовательным портом передачи спектра связи звезда сети

Описание

1,1Информация о продукте

М-GW1-полнодуплексный модуль LoRa связи. Оборудование предназначено для промышленного стандарта. Она обеспечивает высокоскоростную передачу данных LoRa. Он может быстро развернуть LoRa сеть без вторичного развития и понять цель управления на большие расстояния низкой мощности и сбора данных.

Основные компоненты оборудования принимаютсяSX1301 компании Semtech предназначена для более высокой чувствительности приема, и радиус покрытия расстояния видимости может достигать 5 км. Он включает 8 приемных каналов и 1 передающий канал, из которых 8 приемных каналов могут одновременно получать данные. Он имеет характеристики низкого энергопотребления, высокой чувствительности и т. Д. Поддерживается Прозрачная передача данных, и пользователи могут гибко установить соответствующие параметры конфигурации через программное обеспечение конфигурации.

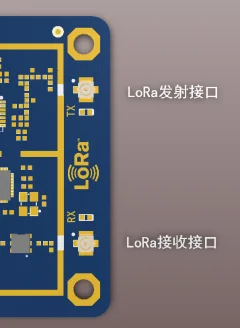

Рисунок1-1 M-GW1Аппаратные средства

ØОн имеет восемь самостоятельных приемных каналов и может работать друг с другом одновременно.8 SX1278/SX1276 для связи;

ØЧувствительность приема каждого принимающего канала такая же высокая, как и-142dBm;

ØКаждый принимающий канал может быть полностью решенSF7SF12, не нужно беспокоиться о факторе распространения;

ØНезависимый канал передачи, максимальная мощность20 дБм, полный дуплексный трансивер, без обоюдного влияния;

ØПоддержкаВ командной конфигурации, легко работать;

ØПоддержка прозрачной передачи данных последовательного порта, вы видите то, что вы получаете;

ØВстроенный аппаратный таймер для часов;

М-Цифровой сигнальный интерфейс GW1 принимает стандартный 2,54 мм интервал двухрядной иглы. Легко Отлаживает и вставляется плата к плате.

Таблица размеров1М-GW1Аппаратные средстваИнтерфейс
