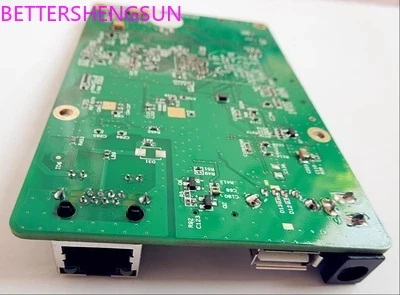

Hi3516cv300 макетная плата с ov2718 макетной платой

Описание

1. Этот совет по разработке представляет собой совет по разработке оригинальной фабрики Haisi

2. Отправить Haisi Hi3516cv300 SDK, плата, соответствующая схемы и PCB
3. HiSilicon uboot ядро файл системы можно запускать без модификации
Основные функции
Процессор core
ARM926 @ 800 МГц, 32 КБ I-cache, 32 КБ D-cache
Кодирование видеосигнала
? H.264 BP/MP/hp
? H.265 Основной профиль
? Базовая кодировка MJPEG/JPEG
Кодировка видео обрабатываемую производительность
Кодирование H.264/H.265 поддерживает максимальное разрешение 2 М пикселей
H.264/H.265 мультипотоковая кодировка в режиме реального времени:
1920x1080 @ 45fps
1920x1080 @ 30fps + 720x480 @ 30fps + 360x240 @ 30fps
Поддержка JPEG capture 2 M @ 5fps
Контроль скорости CBR/VBR, 16 Кбит/с до 30 Мбит/с
Поддержка скорости кадра кода 1/16 ~ 60 кадров в секунду
Поддержка 8 ROI коды
Интеллигентая (ый) Видео анализа
Интегрированный Интеллектуальный анализ ускорения двигателя, Поддержка интеллектуального обнаружения движения, Защита периметра
Различные интеллектуальные приложения анализа, такие как вентилятор и видео Диагностика
Видео и обработки графики
Поддержка 3D денозирования, улучшения изображения, динамической обработки контрастности
Поддержка видео, графика выход анти-мерцания обработки
Поддержка видео, графика 1/15 ~ 16x функция масштабирования
Поддержка видео графики overlay
Поддержка изображения 90, 180, 270 градусов вращения
Поддержка зеркального изображения, функция флип
8 предкодирование обработки 8 зон OSD наложения
ISP
3A (AE/AWB/AF), поддерживающие третьи-вечерние 3A
Подавление шума в фиксированном режиме, коррекция мертвых пикселей
Коррекция затенения объектива, коррекция искажений объектива, фиолетовая коррекция бахромы
Направлении Адаптивная demosaic
Гамма-коррекция, динамическое Увеличение контрастности, управление цветом и улучшения
Площадь адаптивной запотевания
Многоуровневое шумоподавление (BayerNR, 3DNR) и улучшение заточки
Местные тональной
Встроенный датчик WDR и 2F WDR (линия-база/рамка-
Основание/DCG)
Цифровая стабилизация изображения
Обеспечить ПК сторона ISP инструменты настройки
Аудио кодек
Многосекторный кодек с помощью программного обеспечения
Поддержка протокола G.711, G.726, ADPCM
Поддержка аудио 3A (AEC, ANR, AGC) функции
Механизм безопасности
Аппаратное выполнение AES/DES/3DES/RSA несколько шифрования и дешифрования
Аппаратного обеспечения осуществления
Хаш (SHA1/SHA256/HMAC_SHA/HMAC_SHA256)
Внутренняя интегрирование 512 бит памяти OTP и генератора случайных чисел
Видео-интерфейс
? Вход
Поддержка 8/10/12/14 bit rgb Bayer DC времени видео вход
Поддержка BT.601, BT.656, BT.1120 входной интерфейс видео
Поддержка MIPI, LVDS/Sub-LVDS, интерфейс HiSPi
HD КМОП-сенсор док-станции
Совместимость с различными датчиками параллельного/дифференциального интерфейса электрические характеристики
Обеспечить Программируемый датчик часы выход
Поддержка входного максимального разрешения 2048x2048, самое высокое
198 мегапикселей/S
? Выход
Поддержка 1 канала PAL/NTSC Выход, поддержка Автоматическая нагрузка обнаружения
Поддержка 1 BT.656 Видео Выходной интерфейс
Поддержка 6bit RGB565 Серийный ЖК Выход
Аудио порт
Встроенный аудио кодек с 16-битным голосовым входом и выходом
Поддержка mono mic дифференциальный вход для снижения уровня шума
Поддержка одноканального двухканального ввода
Поддерживает интерфейс I 2 S и поддерживает док-Внешний аудио кодек
Периферийный интерфейс
Поддержка POR
Встроенный высокоточный РТК
Интегрированный 3-канальный блок питания с LSADC
3 интерфейса UART (один из которых 4 линии)
Поддержка IR, I 2 C, SPI, GPIO и других интерфейсов
4 PWM интерфейсы
2 интерфейса SDIO2.0, поддерживающие уровни 3,3/1,8 в
1 USB 2,0 хост/интерфейс устройства
Поддержка режима RMII; Поддержка ускорения сети TSO; Поддержка
10/100 Мбит/с полнодуплексный или полудуплексный режим с PHY clock input
Out
Внешний интерфейс памяти
SDRAM (синхронное динамическое ОЗУ) интерфейс
16 бит DDR3/DDR3L, максимальная емкость поддерживает 4 Гбит
SPI флэш-интерфейс
Поддерживает 1, 2 и 4 линейных режима
Максимальная емкость поддерживает 32 Мб
Спи нанд флэш-интерфейс
Максимальная емкость поддерживает 4 Гбит
Памяти SD интерфейс
Максимальная емкость поддерживает связь с 2-мя ТБ
EMMC4.5 интерфейс
4bit данных битах
Запуск
Опционально от SPI Nor Flash, SPI Nand Flash или eMMC
Перемещения
Поддержка для безопасной загрузки
Чип физические характеристики
Мощность потребления
1080P30, 550 мВт Типичное энергопотребление
Поддержка глубокого ожидания Пробуждение
