Продукт 36 футов Sabvoton SVMC96120 контроллер для электрического велосипеда программируемый синусоидальный тип с bluetooth-адаптером

Описание

Новый продукт 36 футов Sabvoton SVMC96120 бесщеточный контроллер для электрического велосипеда программируемый синусоидальный Тип

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, 120 градусов фазовый угол. Как правило, мы хорошо сочетаем его с мотором QS, если вы хотите соответствовать с новым брендом мотора, некоторые параметры должны быть протестированы самостоятельно.

P.S. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, затем мы можем скорректировать цену.

Ключ Особенности

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шумовых эффектов

1). Синусоидальный контроллер, программируемый, с функцией regen

2). Предел постоянного тока: 120A

3). Макс. Фазовый ток: 300A

4). Защита фазового тока: нет

5). Напряжение батареи: 24 V-96 V Номинальное, макс. 120 V

6). Термический зонд: KTY83-122

7). В комплекте один контроллер + USB кабель-конвертер + совпадающий штекер

8). Размер контроллера: 283 мм * 147 мм * 62 мм

9). Вес нетто: 3,0 КГ

10). В том числе bluetooth-адаптер

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень торможения, датчик температуры, 0-5 v e-Brake, три кнопки скорость, холл-Спидометр портативными устройствами Curise.

Пожалуйста, обратите внимание:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: следует нажать на тормозной переключатель, тогда можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия тормозного переключателя.

2). Для отсутствие контроллера типа блокировки (более высокий ампер), есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с нашим предоставленным чертежом.

4). Пожалуйста, убедитесь, что все подключение правильно перед включением питания.

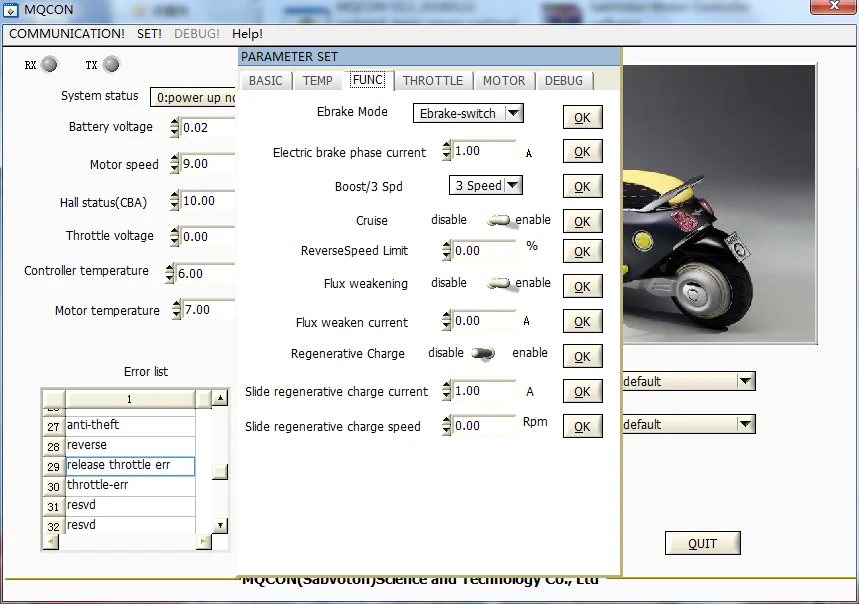

Sabvoton контроллер программное обеспечение Интерфейс

Вот ясный и простой интерфейс программного обеспечения регулировки. Bluetooth адаптер является дополнительным.

Sabvoton контроллера SVMC для рисования

Вот чертеж контроллера Sabvoton SVMC72150, 247 мм * 146 мм * 62,5 мм

Определение типа

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать соединение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим дисплеем CA.

0-5 в определение штифта e-brake

Красный: тормоз + 5 В

Коричневый: стоп-сигнала

Черный: стоп-сигнал отрицательный

Три Скорость определение типа

Розовый: высокая скорость

Черный: GND

Прозрачно: низкая скорость

Высокие стоп-сигналы определение типа

Фиолетовый: высокие стоп-сигналы

Зал определение типа

Красный: зал + 5 v

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал Холла (U)

Синий: сигнал Холла (Вт)

Зеленый: сигнал Холла (V)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: спидометр

Пожалуйста, обратите внимание:

1. Все контакты RTN внутри подключены.

2. Функция счетчика копирует любой из датчиков Холла.

3. Выше определение pin для классического типа контроллера.

Пожалуйста. Сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к мотору и другим частям.

Вопросы, прежде чем разместить заказ:

1). Если вы хотите купить контроллер только у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, не стесняйтесь связаться с нами. Спасибо!

Другие комплекты двигателей и больше моделей контроллеров

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к приведенной ниже таблице данных и Нажмите Гиперссылку на картинку.

Пожалуйста, обратите внимание:

1). Нет никаких ордеров на разблокированный контроллер типа и 96100 контроллер (даже если обычный тип).

2). Для моделей SVMC поддерживает только классическую функцию.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим чертеж для вас, чтобы помочь вам подключиться к дисплееру CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока нет в наличии)

7 скачать (прежде чем вы получили контроллер)

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.

8. Приложение для контроллера SVMC
