BEITIAN 3-18 в GNSS RTK UAV Helix антенна BEIDOU GLONASS GALILEO gps антенна SMA-J разъем BT-560A

Описание

BEITIAN 3-18 в GNSS RTK UAV Helix антенна BEIDOU GLONASS GALILEO gps антенна SMA-J разъем BT-560A

Модель: BT-560A

Технические характеристики

Электрические характеристики

Частотный диапазон (МГц)Gps L1/L2

ГЛОНАСС L1/L2

BDS B1/B2/B3

GALILEO E1/E5b

Усиление (дБ)3

Антенна AR (дБ)≤3

КСВН≤1. 8

ПоляризацииКруговая поляризация правой руки

Сопротивление порта (Ω)50

Усиление LNA (дБ)33±2

Шум (дБ)≤1. 8

Рабочее напряжение (В)3,0-18,0 в

Рабочий ток (мА)≤42

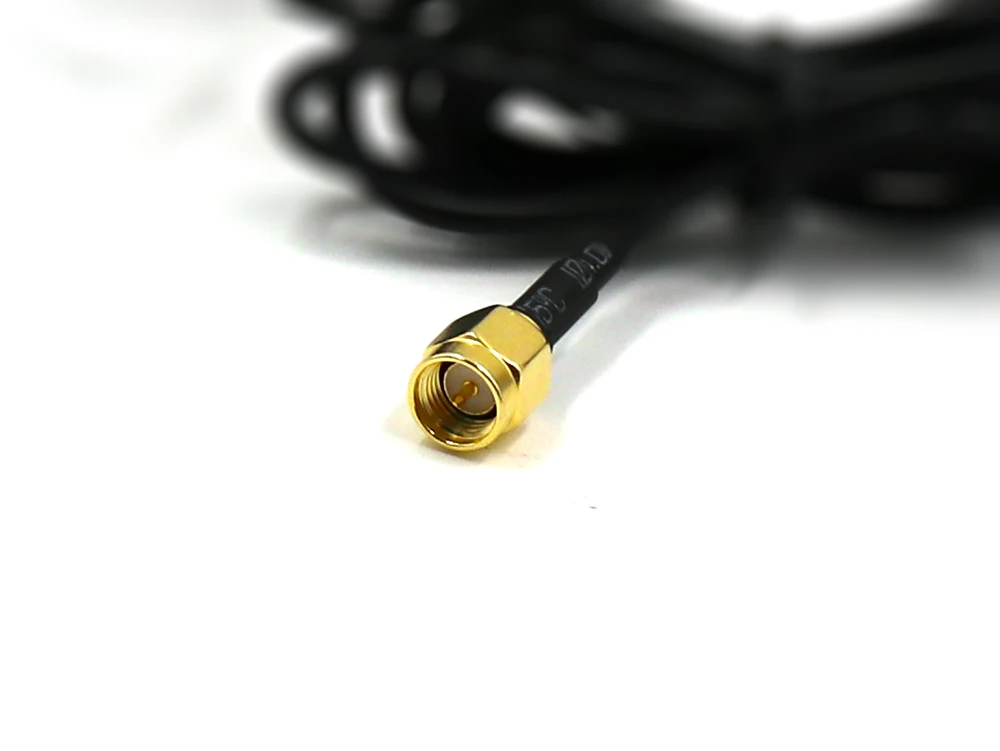

Тип разъемаSMA-J

Размер антенны (мм)φ27. 5*57,5

Длина кабеля: 0,9 м

Вес антенны (г)≤30

Рабочая температура (℃)-40-+ 70

Температура хранения (℃)-55-+ 85

Водонепроницаемый классIP67

Характеристика: качество легкое. Общий вес антенны составляет менее 20 г, что особенно подходит для оборудования, таких как беспилотные летательные аппараты (БПЛА), ручные машины, износостойкие часы и так далее. Это может значительно уменьшить нагрузку на нагрузку.

Особенности два: Простая установка. Антенна подается и переданный стандартное соединение SMA и разъема антенны соединен с сигнальный разъем терминала устройства, чтобы исправить антенна без каких-либо дополнительных монтажных отверстий.

Характеристика три: отличные всенаправленные характеристики излучения. По сравнению с традиционной микрополосной антенной, антенна имеет четырехручную спиральную структуру. Он имеет лучшие низкие усиление высоты и широкоугольные круговые поляризационные характеристики, и может получить более низкие спутниковые сигналы.

Размеры изображения:

BEITIAN 3-18 в GNSS RTK UAV Helix антенна BEIDOU GLONASS GALILEO gps антенна SMA-J разъем BT-560A

Антенна с четырехрычажной спиральной структурой, с хорошим низким углом усиления, широкоугольные круговые поляризационные характеристики, для обеспечения приема сигнала низкой высоты;

Антенна имеет стабильный Фазовый центр, минимизируя воздействие антенны на погрешность измерения;

Схема антенны принимает технологию анти-помех, и может работать нормально в сложных условиях с некоторыми помехами;

• Корпус антенны имеет высокую и низкую температуру воздействия, водонепроницаемый, анти-ультрафиолетовый и другие характеристики, для антенны может быть долгосрочная работа в поле для обеспечения защиты.
