Описание

Особенности:

Состояние: 100% новый Цвет: черный Цвет света: красный/синий/зеленый 1-6 шестеренный дисплей Не подключайте и Не играйте. Необходимо подключить один дополнительный провод после подключения коннекторов. Не нужно ломать линию. Применимость: Для Honda RVT 1000 R RC51 2000 2001 2002 2003 2004 2005 2006

Для Honda ST 1300/кастрюля Европейский 2002 2003 2004 2005 2006 2007

Инструкции:

Определение Соединения датчика скорости:

Подготовка:

-Ключ зажигания должен быть в выключенном положении.

-Поднимите заднее колесо с земли, используя подставку.

Убедитесь, что заднее колесо Свободно вращается.

-Снимите сиденье.

Датчик скорости, как правило, расположен на верхней части коробки передач и считывает революцию потайного вала.

Брюки для детей на 3 полюс датчик скорости смены навесного оборудования находится может занять от 10 до 30 см (4 "-12") подальше от датчика.

Разъем, как правило, доступен путем поднятия топливного бака или удаления бокового обтекателя.

Если Спидометр отключается от переднего колеса, датчик муфты обычно находится в ведро фары.

Если вы сомневаетесь, проверьте руководство по обслуживанию велосипеда или обратитесь к дилеру с запросом о месте соединения датчика скорости.

Подтверждение:

Разделите соединитель датчика скорости (вам может потребоваться Небольшая плоская отвертка, чтобы развернуть соединитель). Поверните заднее колесо во время зажигания.

Спидометр должен указать 0. Если да, выключите зажигание и перейдите к следующему шагу.

Другие разумные, если Спидометр записывает скорость, не равную 0, у вас нет

Отсоединить правильный соединитель и нужно посмотреть снова.

Установка:

1.После разделения Скорость Сенсор муфта, подключите usb-кабель как мужчинам, так и женщинам, 3-полюсный GFY жгут разъемы. Убедитесь, что разъемы полностью усажены.

2.Найдите коробку ECU (блок управления двигателем). Это плоская коробка с одним или несколькими многоконтактными разъемами. Он находится под сиденьем или за боковым обтекателем.

Найдите следующий провод в коннектор ECU:

CBR900RR,

CBR1100XXЖелтый (сплошной желтый провод)

VFR750Белый/желтый (сплошной белый провод с тонкой желтой полосой)

Все другие моделиЖелтый/зеленый (сплошной желтый провод с тонкой зеленой полосой)

3.Отсоедините черный рукав (ленту), который обернут вокруг проводов ЭБУ, оставляя около 3 см (1,2 ”) кабелей открытым.

4.Подключите черный/зеленый провод GFY к этому велосипедному проводу с помощью Красного проводного крана.

Использование: Поместите неочищенный провод велосипеда в канал запуска. Закрыть

Боковая крышка до защелки. Отрежьте излишки длины, затем вставьте

Unstriped колпачок для проводки (черный/зеленый) полностью и проверить его положение.

Вставьте лезвие (u-контакт) и надавите на палец. Затем,

Полностью отжимайте u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до тех пор, пока

Защелкивается.

5.Проверьте, правильно ли все устанавливается и работает:

-Выберите нейтральный и включите зажигание

Дисплей GFY должен подсчитывать от 6 до 1, затем «L» мигает медленно.

(Если нет, дисплей не получает питание и/или заземление. Проверьте

Соединения с разъемом датчика скорости.)

-Поверните колеса-дисплей должен указать колесо качения.

(Если нет, дисплей не получает сигнал скорости. Проверьте

Соединение с разъемом датчика скорости.)

-Запуск двигателя-«L» должен мигать быстрее в течение нескольких секунд.

(Если нет, дисплей не получает сигнал об/мин. Проверьте проводной кран.)

Выключите зажигание. Если испытания до сих пор не, отсоедините 3-полюсный разъемы и убедитесь, что стрелки штырьковые разъемы сгибаются или толкания из позиции. Распылите немного WD40 в затычки.

6.Аккуратно Протяните GIpro проводов от 3-х полюсный вилки на монтажном месте, желательно вдоль рамы.

Не направляйте проводку очень близко к выхлопной трубе или головке цилиндра.

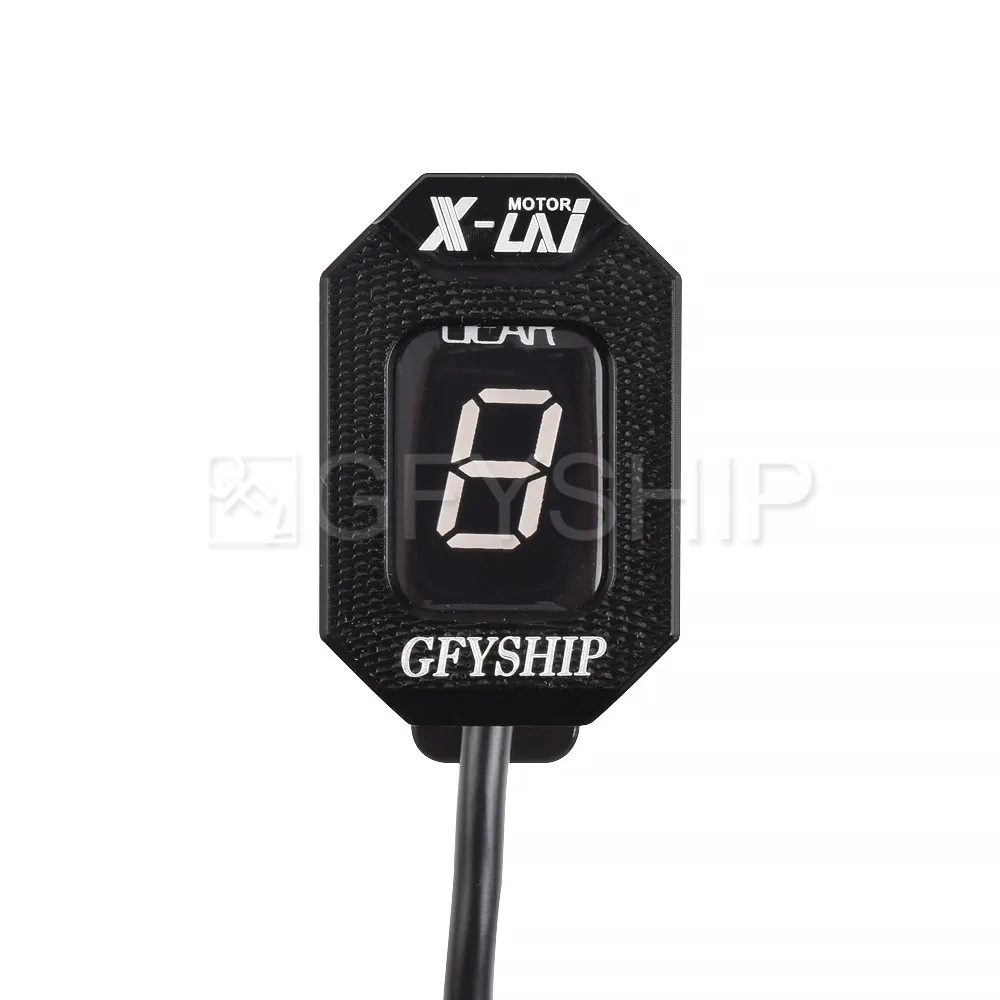

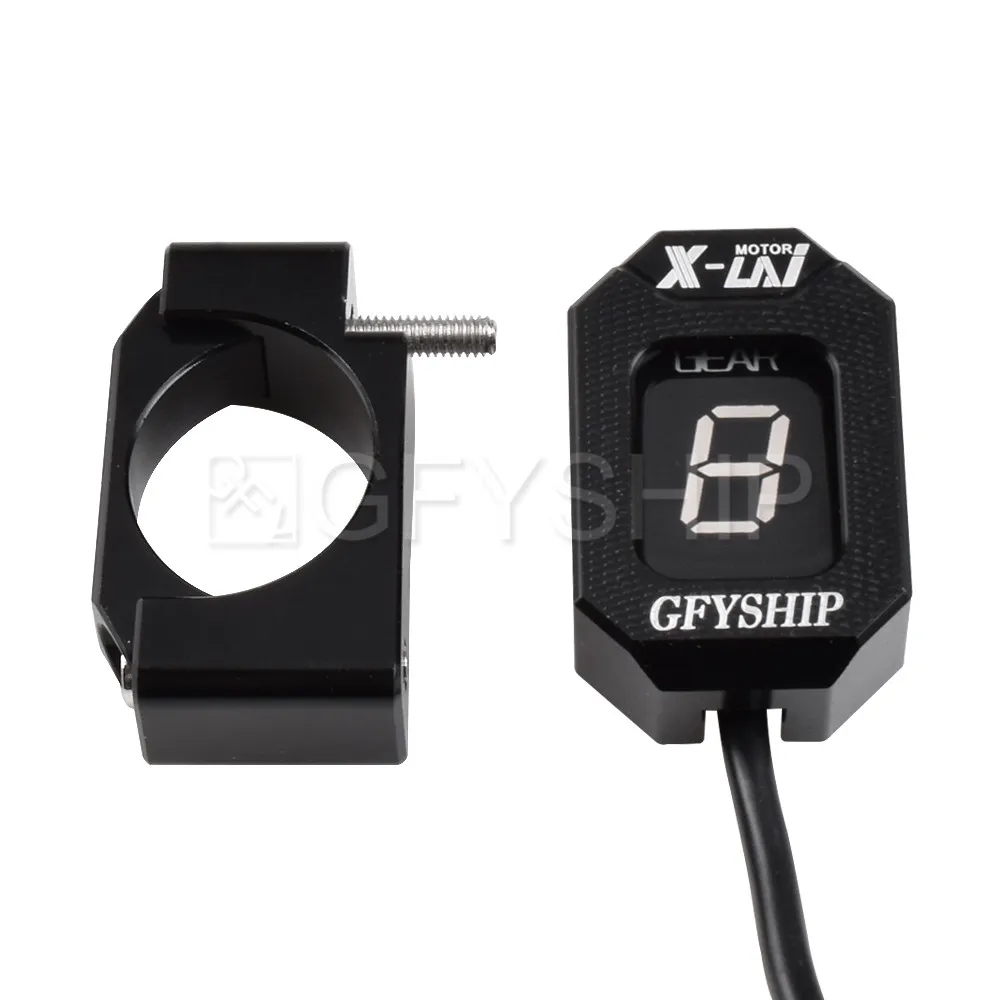

Посылка включает в себя: (1 шт.);Шестерни индикатор(Содержит инструкции по установке) ST 1300 для Honda RVT1000R RC51 2000-2006 ST1300/Pan Европейская мотоциклетная ЖК-Электроника 1-6 ступенчатая передача цифровой индикатор

ST 1300 для Honda RVT1000R RC51 2000-2006 ST1300/Pan Европейская мотоциклетная ЖК-Электроника 1-6 ступенчатая передача цифровой индикатор
