Описание
Роль: Датчик порога давления воздуха, пневматический индукционный переключатель,

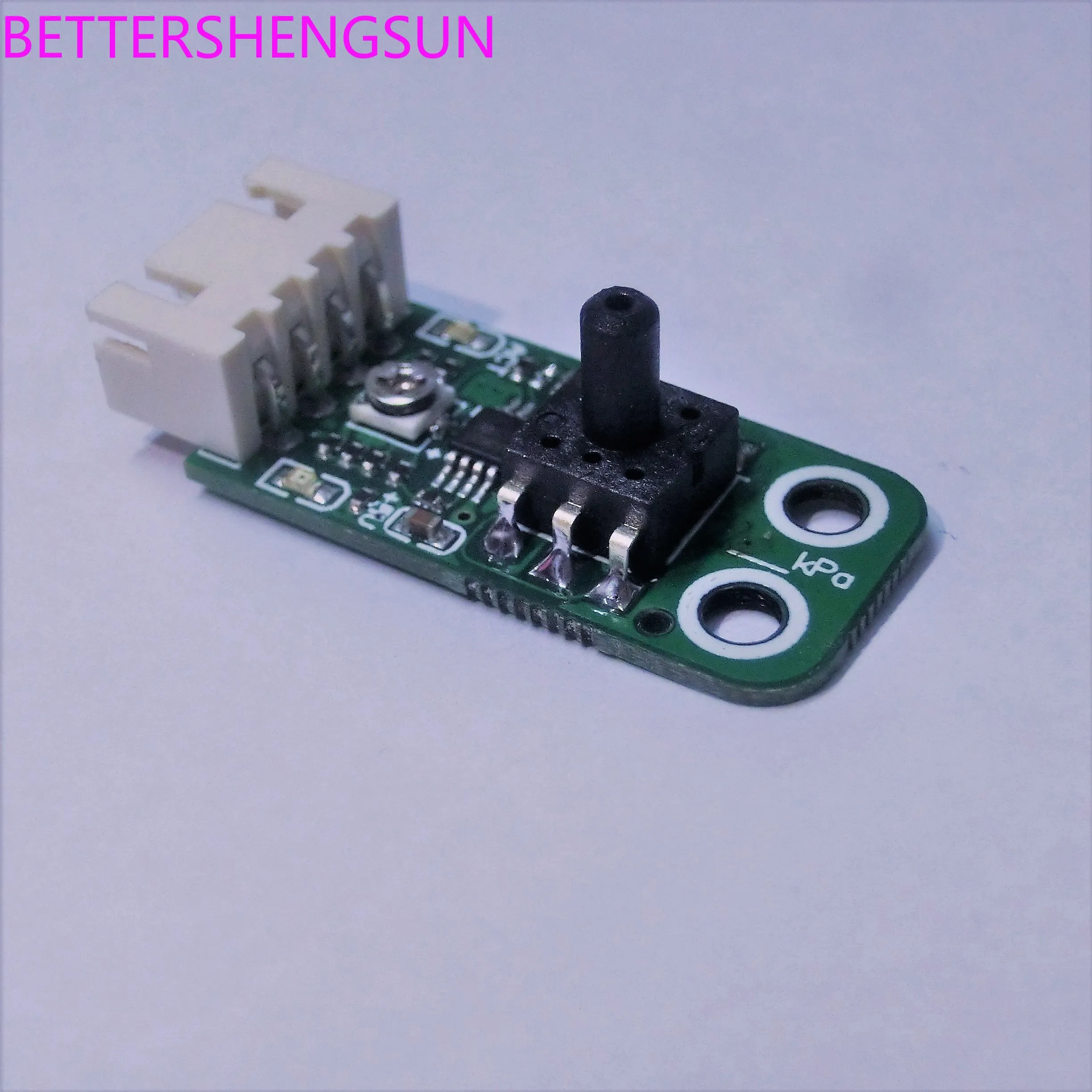

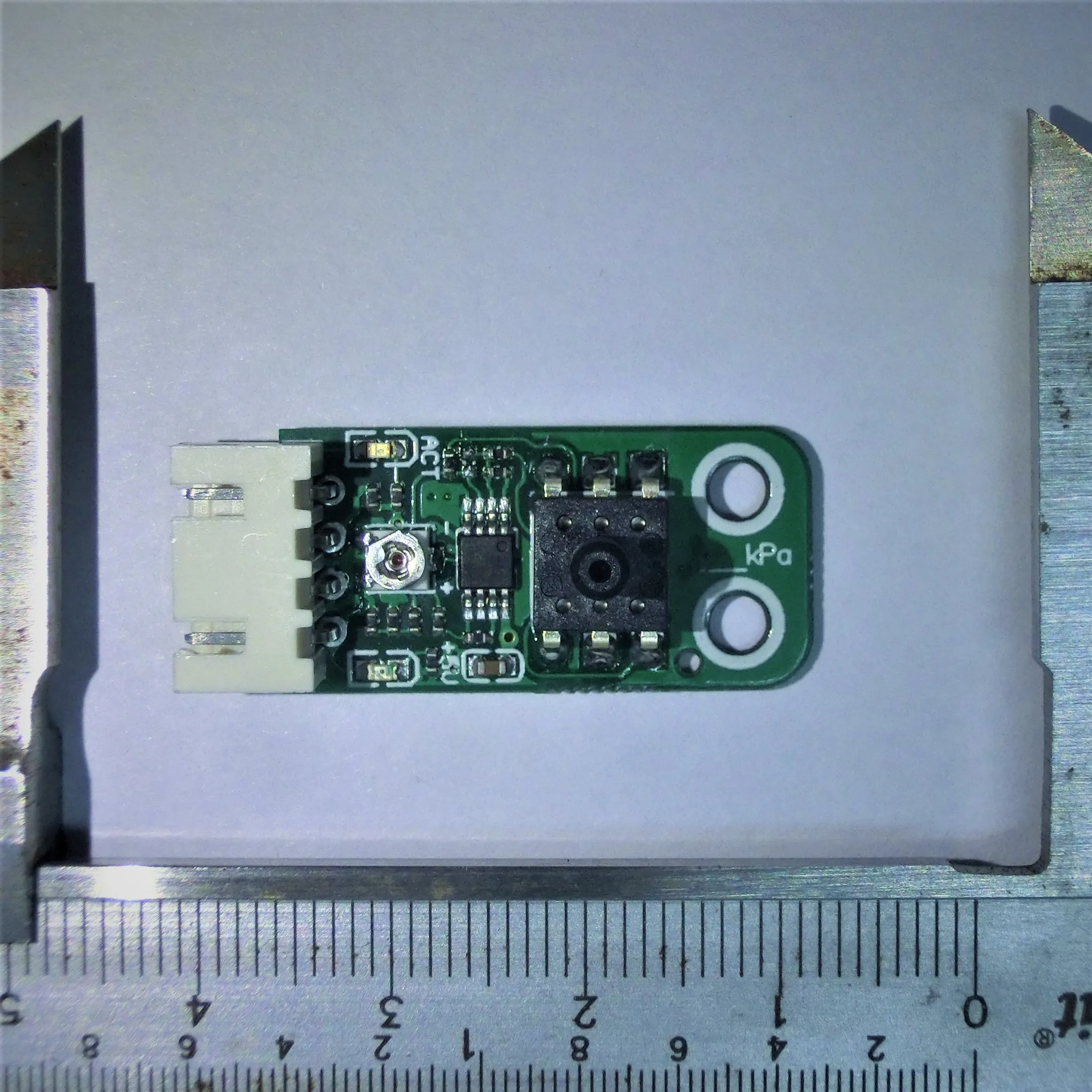

Размер модуля: 3,3*1,4 см
Регулировка порога: изменения фаз газораспределения
Модель интерфейса: XH-4Y, 4 P 2,54 порт
Спецификация графического интерфейса: 4*2 мм, интерфейс датчика 3 мм
Установочное позиционирование: винты 2 м3
Этот модуль используется для обнаружения изменений в значении давления в определенном диапазоне давления и вывода сигналов непрерывного аналоговое напряжение. В зависимости от порога обнаружения, заданного датчиком, сигнал цифрового уровня выводится после сравнения. Давление ниже заданного значения и становится выше заданного значения. Когда выход низкий, синий светодиодный индикатор включен.
Модульный датчик обнаружения давления является пьезорезистивное давление чувствительный элемент технологии MEMS. Его основная часть-кремниевый пьезоресцентный чувствительный к давлению чип, обработанный по технологии MEMS. Чувствительный к давлению чип состоит из упругая мембрана и четырех резисторов, интегрированных в мембрану. Четыре чувствительных к давлению резистора образуют структуру моста питания Huys. При давлении, действующее на упругая мембрана, мост будет производить выходной сигнал напряжения, который linearly пропорционально добавленному давлению.
Подходит для некоррозионных газов (для силиконовых кристаллов и упаковочных материалов PPS). Диапазон рабочей температуры-30 ~ 100 C, который широко используется во многих областях.
Датчик имеет хорошую линейность, повторяемость, стабильность и высокую чувствительность.
Это может быть заменено:
По сравнению с Механический датчик давления, преимущества этого модуля следующие:
Сигнал стабильный, но внутренний механический переключатель имеет возможность плохого контакта, потому что контакты и контакты не покрыты защитным металлом (серебро или медь). Скорость отклика быстрее, и пружинная силиконовая диафрагма высокого давления, используемая механическим типом, срабатывает при давлении, действующее на пружины, чтобы произвести деформацию сжатия. Срок службы является длинным, и внутренняя диафрагма механического переключателя стареет со временем. Консистенция и повторяемость лучше. Механический тип будет иметь окисление, усталость металла, температурный эффект и так далее.Электрические параметры:
Рабочая Напряжение VCC:3,3 ~ 5,5 В
Рабочий ток:8mA
Есть ли Выход VDo:Рельс к рельсовым перевозкам кладет выход, и 47 резистор соединен в серии для защиты выхода.
Ao выходы VAo:Рельс к рельсу для того чтобы поставить выход.
Do, Ao выходной ток Imax:45mA.
==========================================================
Различные модели yumoshi параметры (тест на напряжение DC5V)
| Сенсор диапазон | Модуль эффективный радиус действия | Ноль и соотношение цена/качество | Выходное значение mV, P (кПа) |
| -10 ~ 10kPa | -10 ~ 10kPa | 2500mV | Ao = (p/10) * 2415 + 2500 |
| -20 ~ 20kPa | -19 ~ 19kPa | 2500mV | Ao= (P/20) * 2578 + 2500 |
| -40 ~ 40kPa | -45 ~ 45kPa | 2500mV | Ao= (P/40) * 2191 + 2500 |
| -100 ~ 100kPa | -47 ~ 94kPa | 1667mV | Ao= (P/100) * 3528 + 1667 |
| -100 ~ 200kPa | -94 ~ 188kpa | 1667mV | Ao= (P/200) * 3528 + 1667 |
| -100 ~ 700kPa | -100 ~ 658kPa | 1667mV | Ao= (P/700) * 3528 + 1667 |
При использовании вариант доставки напряжения V (менее 5 V), значение выходного напряжения модуля необходимо помножать на коэффициент k = v/5,0, потому что модуль использует аналоговая схема для прямого вывода.
Давление преобразования Сторон:100kPa = 0.1MPa = 1Bar14. 5PSI750mmHg
