Описание

Особенности:

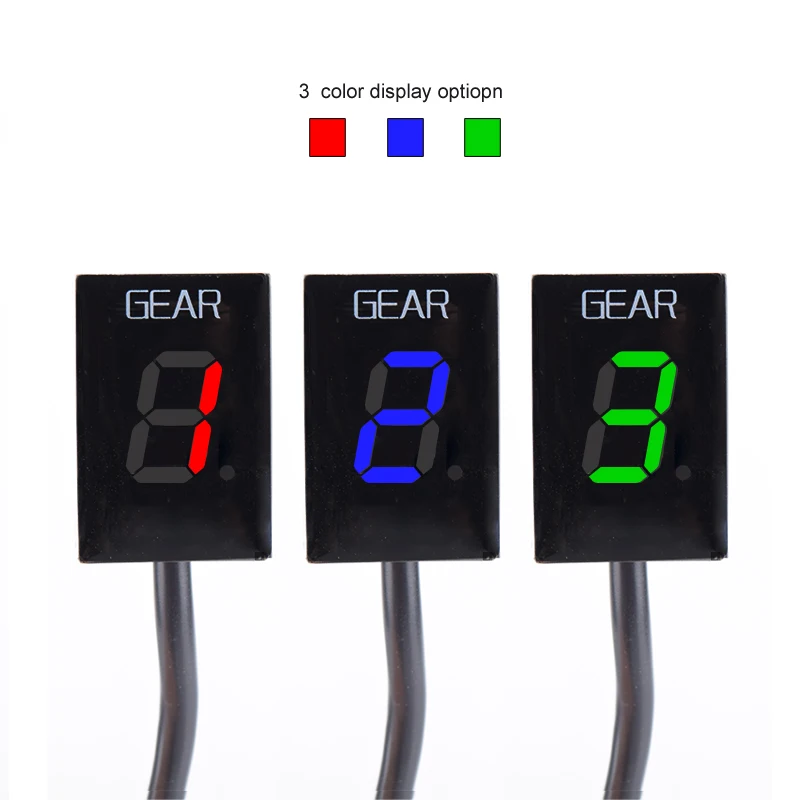

Состояние: 100% новый Цвет: черный Светильник: красный/синий/зеленый Дисплей 1-6 передач Не подключи и не работай. Необходимо подключить два дополнительных провода после подключения разъемов. Не нужно ломать линию. Применимость:

FИли YamahaRaider 2006-2017

FИли YamahaRoadliner 2006-2015

Инструкции:

1.Снимите сиденье и найдите соединитель датчика скорости.

A. Датчик скорости, как правило, расположен на верхней части коробки передач и считывает революцию столешницы.

B. 3-полюсный датчик скорости смены навесного оборудования расположен в 20-40 см (8 "-16") подальше от датчика. Соединитель обычно доступен под топливным баком или удаляет боковой обтекатель. Если Спидометр выключен с переднего колеса, датчик муфты обычно в ведро фары.

C. Если вы сомневаетесь, проверьте руководство по эксплуатации велосипеда или обратитесь к дилеру, где находится муфта датчика скорости.

Подтверждение:

Отделите муфту датчика скорости (возможно, вам потребуется использовать небольшую отвертку для удаления муфты). Поверните колеса во время включения зажигания.

Спидометр должен указывать 0. Если да, выключите зажигание и перейдите к следующей шаге. Если Спидометр зарегистрирует скорость, отличную от 0, вы не отключили правильную муфту и нужно посмотреть снова.

2.После разделения Скорость Сенсор муфта, подключите usb-кабель как мужчинам, так и женщинам, 3-полюсный GFY жгут разъемы. Убедитесь, что разъемы полностью закреплены.

3.Найти 2-полюсный натуральный (или черный) цвет штепсельную вилку положения коленчатого вала

Датчик (катушка звукоснимателя). Он имеет два провода, исходящих от картера: один серый, другой обычно черный/синий-проверьте цвета с обеих сторон штекера (если есть сомнения, сделайте временное соединение, например, с помощью тонкой иглы для обратного зонда разъема). 2-контактный соединитель, как правило, в соответствии с топливным баком.

Только для моделей XVS1100: найдите и используйте оранжевый (провод катушки зажигания).

Некоторые модели нужно найти 2-полюсный штекер AC Магнето (Датчик положения коленчатого вала/катушки звукоснимателя). Он имеет два провода, исходящих от Картера: один красный, другой обычно белый

4.На проводе в предыдущем действии, удалите отклеивающуюся пластинку Черная летучая мышь (ленты) около 2-полюсный, оставляя около 3 см (1,2 ”) провода воздействию.

5.Подключите черный/зеленый провод GFY к этому велосипедному проводу, используя красный соединитель крана, поставляемый в комплекте.

Использование: Поместите провод велосипеда без полосок в канал. Закройте боковую крышку до защелки. Отрежьте лишнюю Длину, затем полностью вставьте проволоку (черный/зеленый) и проверьте ее положение. Вставьте лезвие (u-контакт) и надавите на него пальцем. Затем полностью выдавите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до защелки.

6.Подключение: GFY красный провод к коммутируемой + 12 V провода, например, для того, чтобы задний тормоз лампа светильник переключатель, расположенный под топливного бака (2-полюсный коричневый или черный разъем, коричневый провод на основной стороне жгута проводов). Используйте другой красный проводной соединитель, поставляемый в комплекте. Вы также можете использовать, например, горячий провод переднего парковочного светильник.

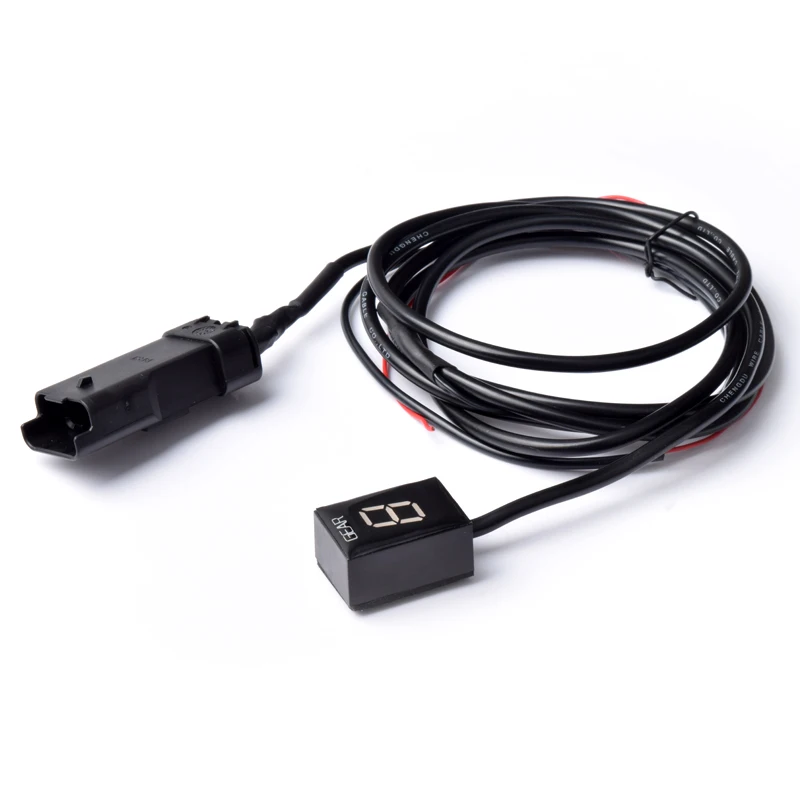

Посылка включает в себя: (1 шт.);Шестерни индикатор(Содержит инструкции по установке)

Мотоцикл для Yamaha Raider 2006- Roadliner 2006- мотоцикл ЖК Электроника 1-6 уровень передач цифровой индикатор

** Пожалуйста, обратите внимание: Это изображение может не совпадать с указанным товаром.Это изображение является фотографией производителя и Предназначено для того, чтобы быть представителем указанного товара.На некоторых изображениях показаны аксессуары, которые не входят в комплект. Пожалуйста, прочитайте описание товара, чтобы убедиться, что он соответствует вашим потребностям, прежде чем совершать покупку. Если у вас есть какие-либо вопросы, свяжитесь с нами.** ** Пожалуйста, обратите внимание:Данные о применимости могут не содержать список всех моделей и лет. Пожалуйста, свяжитесь с нами, чтобы убедиться, что эта деталь подойдет Ваш велосипед, если его нет в этом списке**
