Описание продукта:

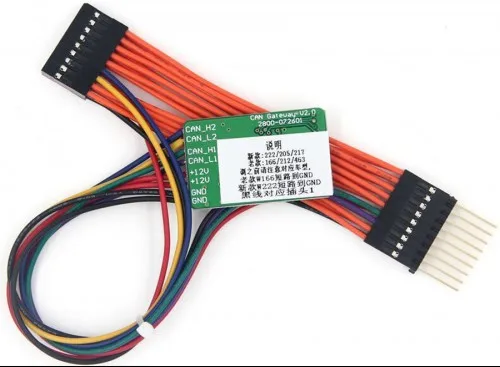

MB CAN фильтр 18 в 1 Ben-z/BM-W Универсальный фильтр

Новейший Универсальный фильтр Ben-z/BM-W

Применимый список транспортных средств:

1. Ben-z 18 типов Модель шасси:S (222), S (221), C (205), C (204), V (W447), E (W212), E (W207), A (W176), G (W463), ML (W166), SL (R231), GL (X166), B (W246), CLS (W218), SLK (R172), SLS (W197), CLA (W117), GLK (X204)
BM-W:CAS4/FEM Fxx

2. Модель BM-W:

BM-W 1 серии F2X, 3 серии F3X, B-MW X5 и т. д., FEM Регулировка пробега;
BM-W 5 серии F10, 7 серии F01/02 и т. д., CAS4 Fxx шасси. (F01, F02, F07, F18, F10, F20, F25, X3 и т. д., применяется для 9S12 XEP серии 5M48H/1N35H).
Этот фильтр является универсальным для нескольких моделей автомобилей, небольшой и удобный, простой в эксплуатации, с стабильной производительностью и надежностью.

Обратите внимание!
Новый стиль:222/205/217
Старый стиль:166/212/463

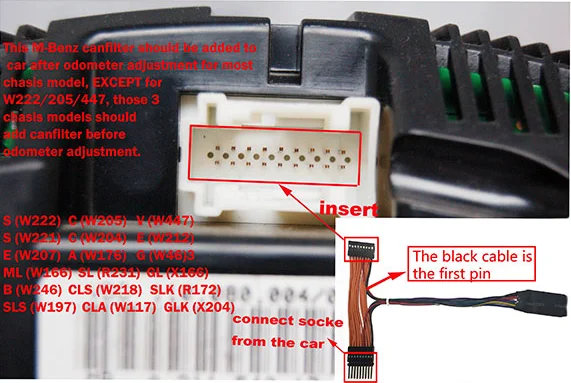

Проверьте модель автомобиля правильно перед настройкой.
Старый стиль W166 короткое замыкание к GND
Новый стиль W222 от короткого замыкания до GND
Черный провод подключения к вилке 1
YH Be-nz/B-MW Универсальный фильтр --- схема для BM-W

Ниже приведено изображение проводки:

Черный --------- GND красный --------- + 12 В Белый --------- + 5 В
Фиолетовый -------- L1 (CAN_L1) зеленый -------- H1 (CAN_H1)
Желтый --------- L2 (CAN_L2) синий --------- H2 (CAN_H1)
Обратите внимание! Пожалуйста, соедините 2 BM-W точки вместе (короткое замыкание) перед подключением к машине!

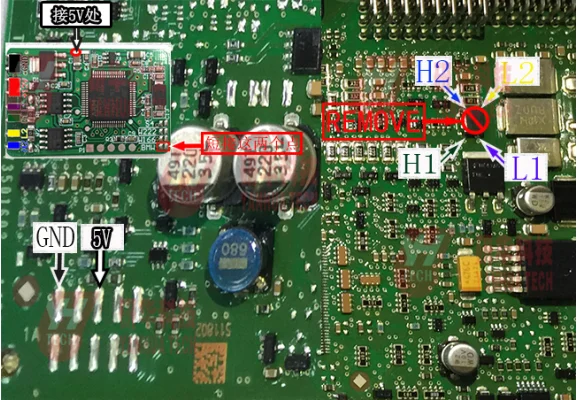

1. Ниже приведена схема для BM-W 1 серии F20:

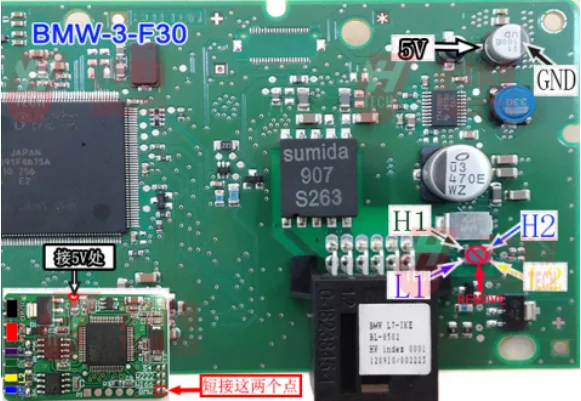

2. Ниже приведен инструмент BM-W 3 серии F30:

3. Ниже приведен BM-W 3 GT серии F30 инструмента:

4. Ниже приведена схема для инструмента BM-W X5 F15:

5. Ниже приведена схема для инструмента USA Strandard BM-W X5 F15:

6. Ниже приведена диаграмма для BM-W FEM:

7. Ниже приведена схема для BM-W CAS4 (1L15Y/5M48H/1N35H)

8. Ниже приведена схема для инструмента BM-W X3 F25:

Посылка includeds:

1 шт. x MB CAN фильтр 18 в 1 для Ben z/BM-W Универсальный фильтр
