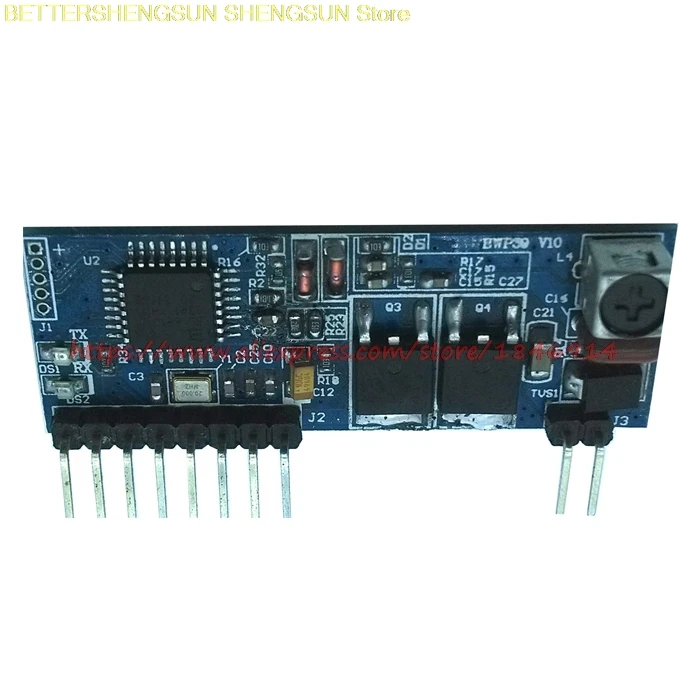

Высоковольтная линия коммуникационный модуль BWP39 силовой несущей модуль

I. Введение

Серия BWP39 Высоковольтная линия модуля является Шэньчжэнь город будет твердым будет разработка низкой стоимости и высокой производительности Высоковольтная линия модуль, модуль интегрирует все цепи несущей трансивера, требуется только внешняя подходящая Соединительная катушка и изолирующий высоковольтный конденсатор, может удобно образовать конечную Высоковольтная линия интеграции системы применения, Размер модуля маленький, длинная ширина 20 мм * 50 мм, одиночное соединение в линии, контроль безопасности, контроль уровня воды, домашний интерьер интеллектуальное управление освещением, светодиодный контроль освещения, солнечные водонагреватели продукты с идеальным управлением применения. Модуль встроен в механизм предотвращения столкновений перевозчика, в некоторой среде, может дать несколько наборов несущих устройств для отправки и получения данных одновременно, не повлияет друг на друга. Частота носителя модуля может быть настроена и может быть настроена для специальных функций управления.

Два, модуль Особенности

После источника питания: + 5VDC 12VDC.

Этот тип интерфейса: последовательный интерфейс уровня ttl (UART), полудуплексный.

Этот тип передачи: Полностью прозрачная передача данных.

Этот серийный (UART) Скорость: 9600bps

Когда скорость перевозчика (ПЛК): 360bps

После того, как Рабочая среда: AC 220VAC/110VAC В переменного тока, 50/60 Гц, 300VDC (постоянный ток) без Электрический проводник.

Когда расстояние связи более 500 м, (для легких нагрузок или линии постоянного тока, расстояние связи более 1000 м).

Когда Высоковольтная линия частоты: 132 кГц, 264 кГц, 312 кГц, 416 кГц четыре частоты выбираются.

Эта Модуляция: BPSK + DSSS (DSSS).

При рабочей температуре:-40 DEG C 80

Три, основное применение

Система контроля уровня резервуара, управление водонагревателем на солнечной батарее, интеллектуальное управление домашним оборудованием, светодиодный контроль освещения, контроль безопасности, система считывания с помощью центрального счетчика, интеллектуальное управление домашним оборудованием, светодиодный уличный светильник, интеллектуальное управление, система управления и т. д.
