M168 емкость Конденсатор СОЭ Индуктивный резистор измеритель транзистора тестер NPN PNP Mosfet DIY K
Описание продукта:
СпасибоВы приобретаете наши инструменты для проверки транзисторов M8. Мы считаем, что нашеПродукт принесет вам опыт удобства и точности. Перед тем, какПроцесс установки, пожалуйста, внимательно прочитайте эту инструкцию,Что облегчит вашу установку более быстрым и ccurate способом.
1. Установка:

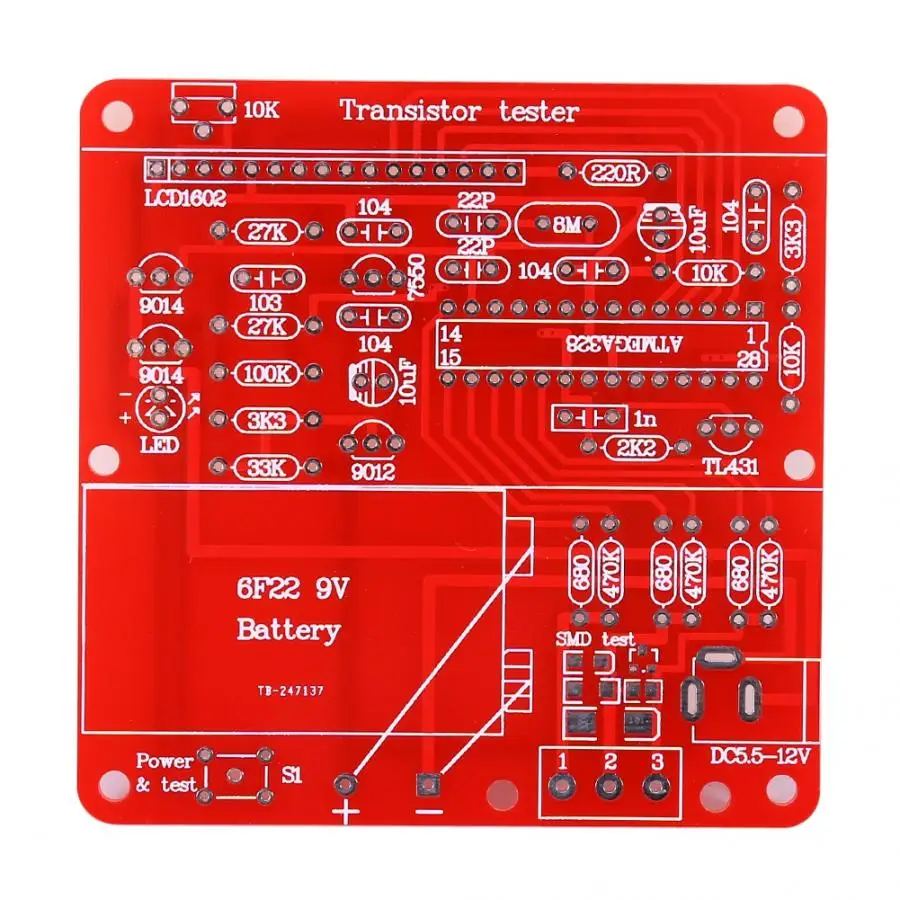

ВИзготовление шкатулки должно быть закончено в соответствии с изготовлением шкатулкиРуководство, если требуется установка шкатулки. Первый шаг-этоКонтактная электросварочная. Если вам не знаком хроматический круг,Пожалуйста, проверьте сопротивление с помощью мультиметра.
Далее сварного шваДругие электрические компоненты на основе, и, пожалуйста, имейте в видуРазмер и направление трех транзисторов, и синий Соединительный терминалНе является обязательным:
Пожалуйста, убедитесь, что направление сваркиКнопка не перевернута. Нормальная-открытая точка должна быть подключенаНа цепи, и вертикальная линия на стороне кнопочноеМожно использовать в качестве справки: направление сварки светодиодный: естьВыровненная Сторона, которая совпадает с печатным знаком. Пожалуйста, обратите внимание на то, чтоВремя сварки светодиодный не должно храниться слишком долго в случае, еслиСветодиодный может быть поврежден:
Электрод электролитического конденсатора должен быть выровнен С стороной PCB с белой линией.
После того, как все сварочные работы были сделаны, Пожалуйста, подключите ЭлектрическийПитание вместо подключения M168 и lcd, и измерения напряженияPin7 и pin22 на Разьем для внутреннего соединения с помощью мультиметра, иНапряжение должно быть + 5 В (кнопка должна быть нажата при измерении), которыйОзначает, что цепь и мощность работают в нормальном состоянии.

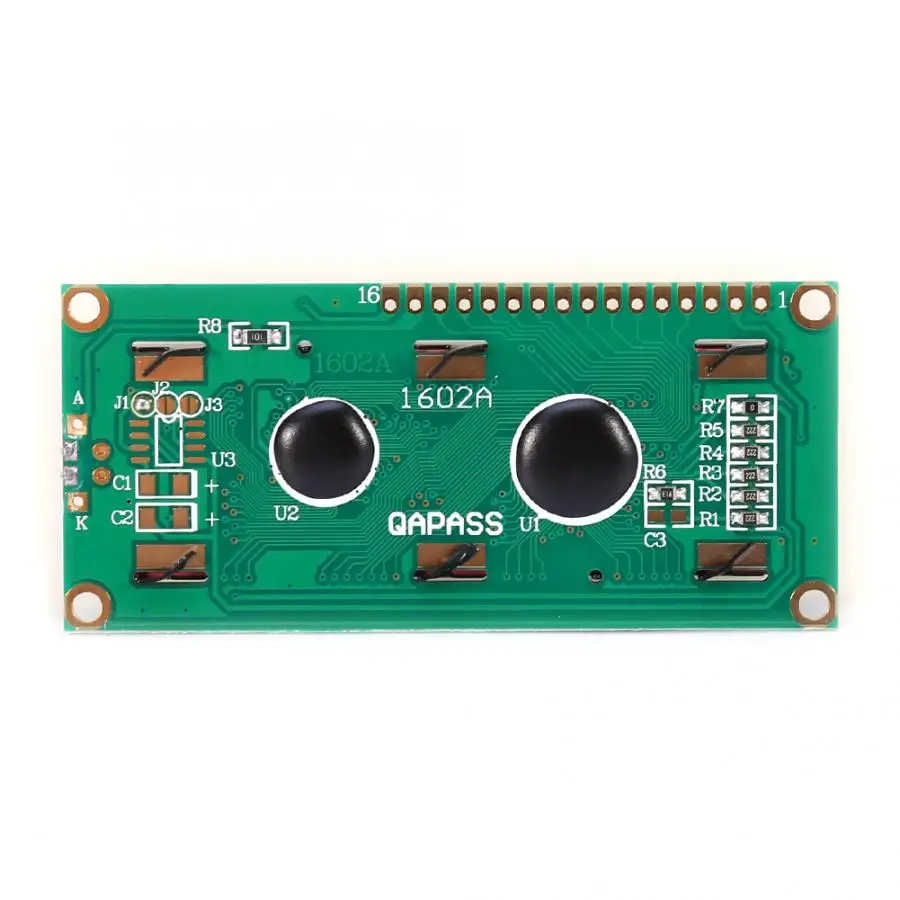

Отключите питание и подключите M168 и ЖК-дисплей, который сварен с помощью вставного штифта. Имейте в виду направление IC.
После всей установки Подключите питание (батарея 9 В или внешний5,5-12 В постоянного тока). Нажмите кнопку, и, возможно, экран будет светитьсяБез каких-либо символов. Не переживайте, влево-вправо регулируйтеСопротивление 10 к и вы увидите персонажа. Отрегулируйте характерЧтобы очистить тип и поздравления, гаджет можно использовать!
2. Как использовать:
ВГаджет работает простым способом. Любые два pin-компоненты могут бытьПроизвольно подключен к любым двум из трех тестовых точек, иТРАНЗИСТОР может быть произвольно подключен к любым тремя клеммам. Пуш-апКнопка, гаджет автоматически распознает Тип компонентов,Pin и параметр. Компоненты, которые можно измерить, включают:Сопротивление, емкость, индуктор, потенциометр, диод, светодиодный,Транзистор, полевой транзистор, тиристор и так далее.
Примечание:Пожалуйста, разрядите емкость перед его измерением. В противном случаеИнструмент будет поврежден! Электролитический конденсатор с алюминиевой крышкой, что измерения были сделаны вручную. В тех случаях, когдаЗначение емкости больше 2 мкФ, оно будет отображать значение ESR. ЕстьНе нужно различать Полярный при подключении.
После измерения прибор автоматически отключится,Нажмите кнопку снова, гаджет будет продолжать процесс измерения.Вы также можете нажать на кнопку, когда она включена, чтобы начать новое измерение.Пожалуйста, проверьте надежность компонентов и окончания тестированияПеред измерением. Мы уверены, что этот инструмент будетОтличная помощь вам. Надеюсь, вы будете иметь удовольствие в вашем DIY путешествии!
Параметры:
Диапазон измерений:
Резистор: 0,5 Ω-50 мОм
Конденсатор с алюминиевой крышкой: 30pF-100mF
Индуктивность: 0,01 mH-10 H
Рабочее напряжение: можно использовать аккумулятор 6FF22 9 В, или DC 5,5-12 В через гнездо постоянного тока.
Контроллер: ATmega168
Ток холостого хода: 0.02uA
Рабочий ток: 25mA
Особенности:
1,Клавишное измерение, задержка времени автоматически отключаетсяМощность. Выключите ток 20 na, поддержка работы батареи.
2, автоматическое обнаружение PNP и NPN биполярный транзистор, N, PКанал MOSFET, jfets полевой Эффект трубки, диод, двойной диод, тиристор,Сопротивление, емкость и индуктивность. Автоматическое обнаружение pin-кодОпределение.
3, Измерьте ток биполярного транзистораКоэффициент (B) и излучение проводящего напряжения (Uf). Дарлингтона)Транзисторы могут быть высоким пороговым напряжением и усилением токаФактор признания.
4, может обнаруживать биполярный транзистор и внутреннюю часть диода защиты MOSFET и отображать на экране.
5, измерьте пороговое напряжение MOSFET и значение емкости ворот.
6, поддержка двух измерений сопротивления, потенциометр также может бытьСпособе измерения. Если один конец потенциометра для его регулировки, то тестерНе может отличить середину и концы штифта.
7, разрешение измерения сопротивления составляет 0,1 Ом, Наивысшее измеренное значение до 50 м Ом.
8, pf диапазон измерения емкости от 25 до 100 mf (UF) 100000. Разрешение может достигать 1 пФ.
9, может обнаруживать более 2 мкФ конденсатор эквивалентного сопротивления серии(ESR), разрешение 0,01 Ом. Эта функция обнаружения утечки газаПроизводительность емкости очень важна.
10, два диода могут отображаться в нужном направлении, также показано положительное падение давления.
11, светодиодный индикатор обнаружения диода, положительное давление падения, чем обычно наВысокой стороне. Двойной светоизлучающий диод для диода.Обнаружение светодиодов будет сиять.
12, время каждого теста составляет около двух секунд, для измерения большой емкости и индуктивности потребуется длительное время.
Посылка включает в себя:
1 метр (без батареи), "сделай сам" Наборы, не пайки, Atmega168 был запрограммирован
Характеристики
- Номер модели
- M168 Capacitance
- Бренд
- Qiilu
