TMS374 ЭБУ декодер для renault для peugeot, для Citroen для hyundai для Kia Immo killer Matiz

TMS374 ECU декодер

Удобный инструмент, который будет декодировать все вышеуказанные ecu в новое состояние без необходимости ноутбука!

Введение:

Этот инструмент-декодер развертки по частоте с 5 V Выходной прямоугольный сигнал (рабочий цикл 50%, эффективный диапазон частот от более 10 кГц (максимум 50 кГц) до 50 Гц).

Этот инструмент можно также считать MCU версией программного обеспечения TMS-374 декодера ECU. Разница между двумя инструментами заключается в том, что версия MCU работает без ПК.

Небольшой MCU используется для генерации импульсов вместо линии PC RS232 Tx.

Программное обеспечение TMS 374 на самом деле простой декодер развертки по частоте с эффективным диапазоном от 2000 Гц до около 100 Гц. Маленькая подметальная машина делает то же самое, но гораздо лучше (больший диапазон).

После включения устройства светодиодный индикатор должен мигать дважды. Нажатие кнопки начнет процесс подметания. Светодиодный индикатор-означает, что на выходе есть импульсы.

После достижения самой низкой частоты светодиодный отключается и mcu останавливает поколение.

Схема подключения:

+: 12 В постоянного тока

-: GND

S: сигнальный провод

Инструкция:

После включения устройства светодиодный индикатор должен мигать дважды. Процесс подметания начинается, так как питание поставляется к устройству. Светодиодный индикатор-означает, что на выходе есть импульсы.

После достижения самой низкой частоты светодиодный отключается и mcu останавливает поколение.

* Подключите линию GND к любому подходящему GND на ECU через небольшой захват.

* Подключите линию данных к штифту сброса на EPROM через небольшой захват.

* Мощность ЭБУ, а затем подметальная машина, подметальная машина будет мигать дважды на мощности.

* Нажмите кнопку, и устройство начнет подметать, как только светодиодный выключит вашу работу.

* Отрежьте линию данных immo на ECU перед повторным подключением к автомобилю.

TMS-374 декодер ЭБУ инфо

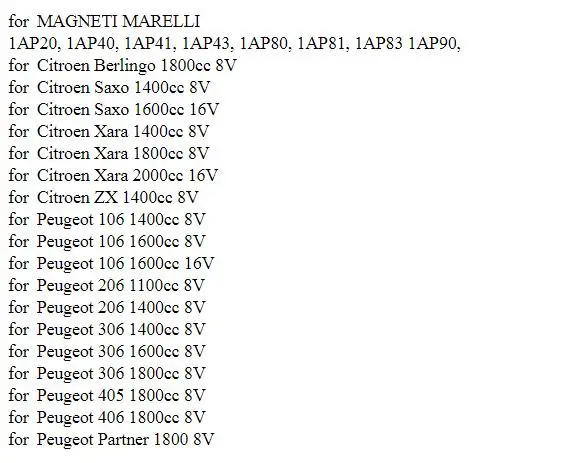

Подметальная машина должна работать со следующим ECUs:

Примечание: Если штифт сброса подключен к земле, то он должен быть поднят или трек, вырезанный перед декодированием. Это может быть повторно прикреплено после декодирования ЭБУ.

Как правило, большой палец удерживает питание, подключенное к ЭБУ, в течение пяти минут после завершения декодера процесс декодирования.
