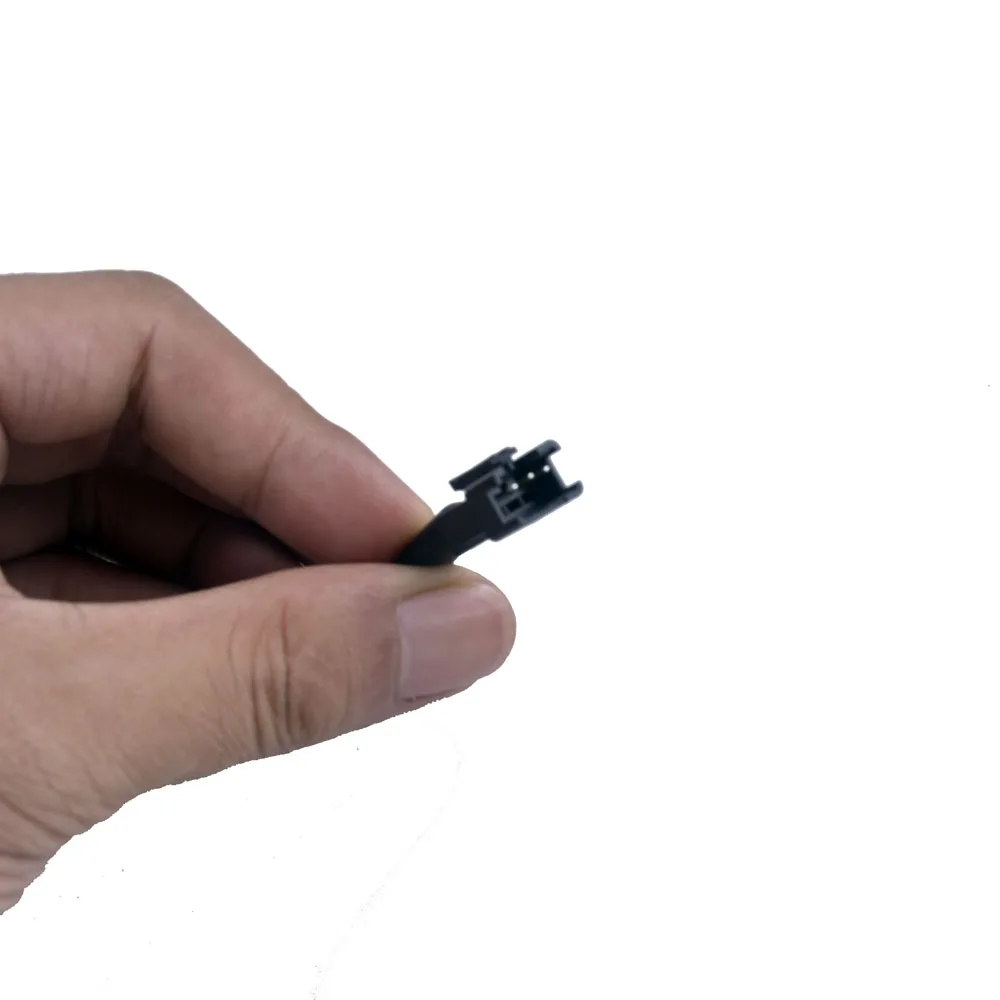

DC 12 В Автомобильный багажник свет управления Лер светодиодный стример панель управления Storbe Light control ler Box

Багажник автомобиля световой пульт управления

1. красная линия: Подключение аккумулятора + полюс или АКК. Обеспечивает 12 в мощности для продукта.

2, черная линия: Подключите отрицательная клемма аккумулятора или заземления

3, желтая линия L: Подключите левую рулевую линию

4, желтая линия R: Подключение правой рулевой линии

5, зеленая линия: Подключите небольшую световую линию, эта линия подключена к 12 В, ярко-голубой лед

6, белая линия: Подключите тормозную линию

1. зеленая линия: когда acc подключен, лед синий.

2. Белый Линейный тормоз: красный свет Светится при торможении.

3. желтая линия рулевого управления: при повороте направо 25% красного света будет течь слева направо; при повороте налево 25% красного света будет течь справа налево;

4. При двойном мигании красный свет течет от середины до одной стороны с той же скоростью, а средняя часть ярко-красного цвета.

5. тормоз + Рулевое управление: когда есть сигнал как на тормозе, так и на рулевом управлении, красный свет заполнен стримером, и режим стримера такой же, как на вышеуказанном руле 3, 4.
