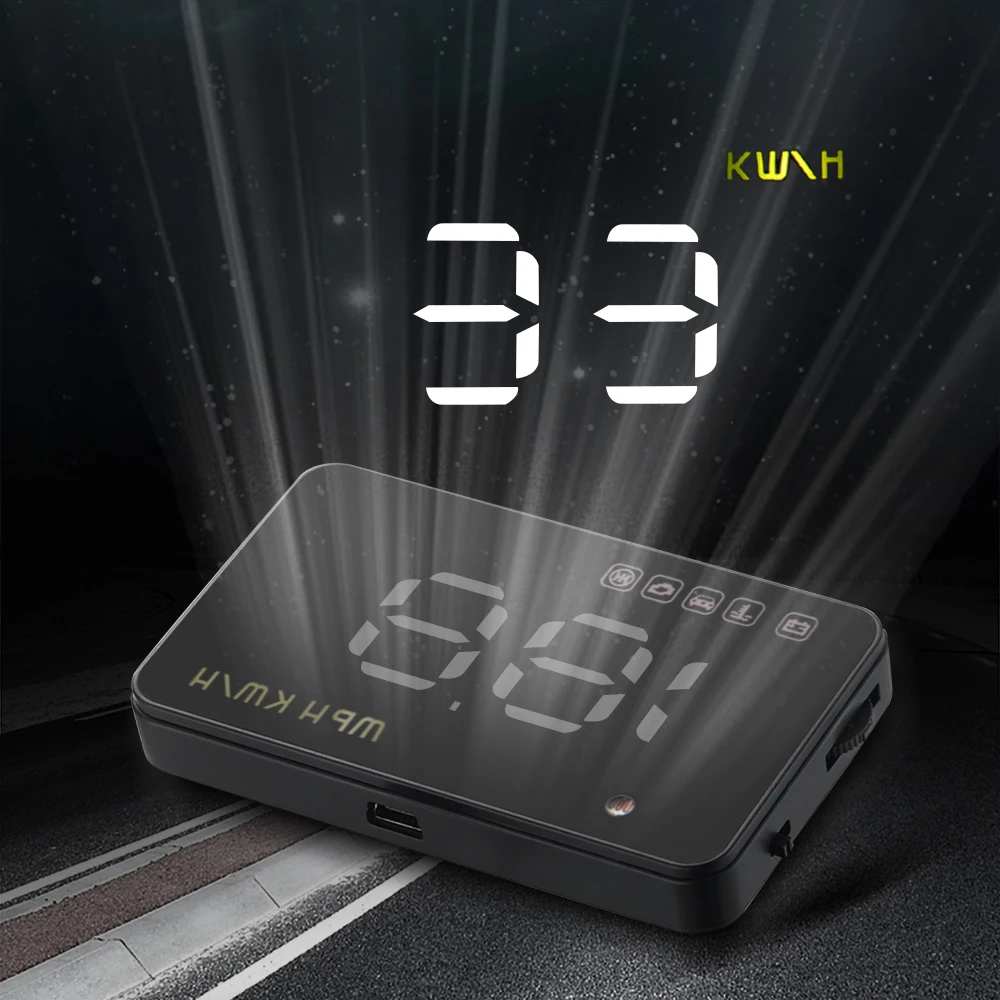

3," HUD A1000 Цифровой автомобиль Скорость ometer OBD2 автомобилей Head Up Дисплей лобовое стекло проектор выше Скорость Напряжение сигнализации hud a1000

HUD короткий для отображения головы. он отображает данные о движении на переднем лобовом стекле, такие как скорость, температура воды, напряжение, одиночное расстояние вождения на переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра прибора во время вождения. водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD.

HUD Дисплей функции

10. Мощность кнопка

11. Кнопка настройки: три способа настройки кнопки:

A. Кнопка вверх = движение вверх (короткое растягивание или длинное натяжение)

B. Ok Кнопка = Входная кнопка (короткий или длинный пресс)

С. Кнопка Вниз = движение вниз (короткое вытягивание или длинный вытягивание)

Использование и установка для отражающей пленки:

Обратите внимание: HUD представляет информацию о приборной панели на лобовом стекле автомобиля, так как ветровое стекло является двойным, что сделает двойное отражение на ветровом стекле, когда оно работает. двойное отражение будет отличаться из-за различных ветровых стекол. если вы видите информацию о дисплее, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, пожалуйста, используйте пленку для отражения.

Сначала, пожалуйста, положите нескользящий коврик на приборную панель, а затем положите HUD на нее. Отражающая пленка может быть наклеена на положение выше положения HUD, которое может отражать экран хоста на лобовое стекло.

Способы наклеивания пленки:

1. Распылите немного воды на место, на которое пленка будет наклеена, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону (маркированный 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы отрегулировали расположение, вы можете использовать царапину или что-то еще плоское, чтобы сжать пленку и выжать воду внутри, пока не будет пузыря или воды в ней.

4. Снимите защитную пленку (отмеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, отрегулируйте нескользящий коврик для перемещения позиции.

Технические параметры:

Температура окружающей среды:-40c-+ 80c атмосферное давление 86-106KPa

Относительная влажность: 10%-95% Экологический шум <= 60 дБ (A)

Уровень звукового сигнала: 》 = 30 дБ (A)

Рабочее напряжение: 9 V ~ 16 VDC (12 VDC/400mA)

Размер HUD: 9*5,4*1,2 (см)

Вес HUD: 40 г

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, является ли кабель OBD плотным; Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания HUD. Если HUD до сих пор не отображается, пожалуйста, попробуйте другой автомобиль, анализировать ли Автомобильный диагностический интерфейс OBD-это хорошо, если это не хорошо, пожалуйста, отремонтировать его и попробуйте еще раз.

2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD только что доступен для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другой регион: после 07 лет)

Продукты HUD не поддерживают JOBD и OBDI и рекомендуют тест для другого автомобиля.

3. Дисплей не ясен под солнечным светом или имеет двойное изображение

Сначала проверьте, разорвана ли Защитная пленка для поверхности хоста HUD, и пожалуйста, наклейте пленку отражения на ветровое стекло.

Во-вторых, когда HUD включен, вертикальный нажмите в кнопку настройки в течение 5 секунд, чтобы войти в меню, короткое нажатие 1 раз в меню 2, отрегулируйте значение по умолчанию до 5, вертикальный пресс за 5 секунд для экономии.

4. Сброс

Когда HUD выключается, нажмите кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончен.

5. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его в правильный (см. Меню 8)

B. когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1 и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. после регулировки, вертикальный нажмите в течение 5 секунд, чтобы сохранить его.

6. Автомобиль с задником (автоматическая система запуска/остановки)

Если автомобиль с задницей, после автомобильных тормозов двигатель перестанет работать и HUD автоматически отключается, пользователь может изменить меню на 10 с 10 до 180, сделайте время выключения HUD в течение 180 секунд

7. HUD не может автоматически отключаться (об/мин и скорость не при 0)

Пожалуйста, установите значение меню 9 от 0 до 13,2 (когда напряжение автомобиля меньше 13,2 В, HUD выключится)

8. HUD перезапуск

Измените значение меню 9 от 0 до 13,6-13,8
