USB ELM327 V1.5 V07HU PIC18f25k80+ FT232RL чип USB RS232 порт на ПК ELM 327 Автомобильный проверка ремонт авто аксессуары многоцелевой 0,8

Описание

Jiagouduo

USB ELM327 V1.5 V07HU PIC18f25k80 + FT232RL чип USB RS232 порт на ПК ELM 327 Автомобильный проверка ремонт авто аксессуары многоцелевой 0,8

Особенности:

Вес: 50 г

Рабочее напряжение: 9 V ~ 16 V

Рабочая влажность: менее 60%

Аппаратное обеспечение V1.5, программное обеспечение V2.1

Компьютерная система: Windows XP/Win7 32 бит

Режим связи: USB RS232

Рабочая температура:-40 C ~ 85 C

Главный чип управления: PIC18F25K80 + ft232RL

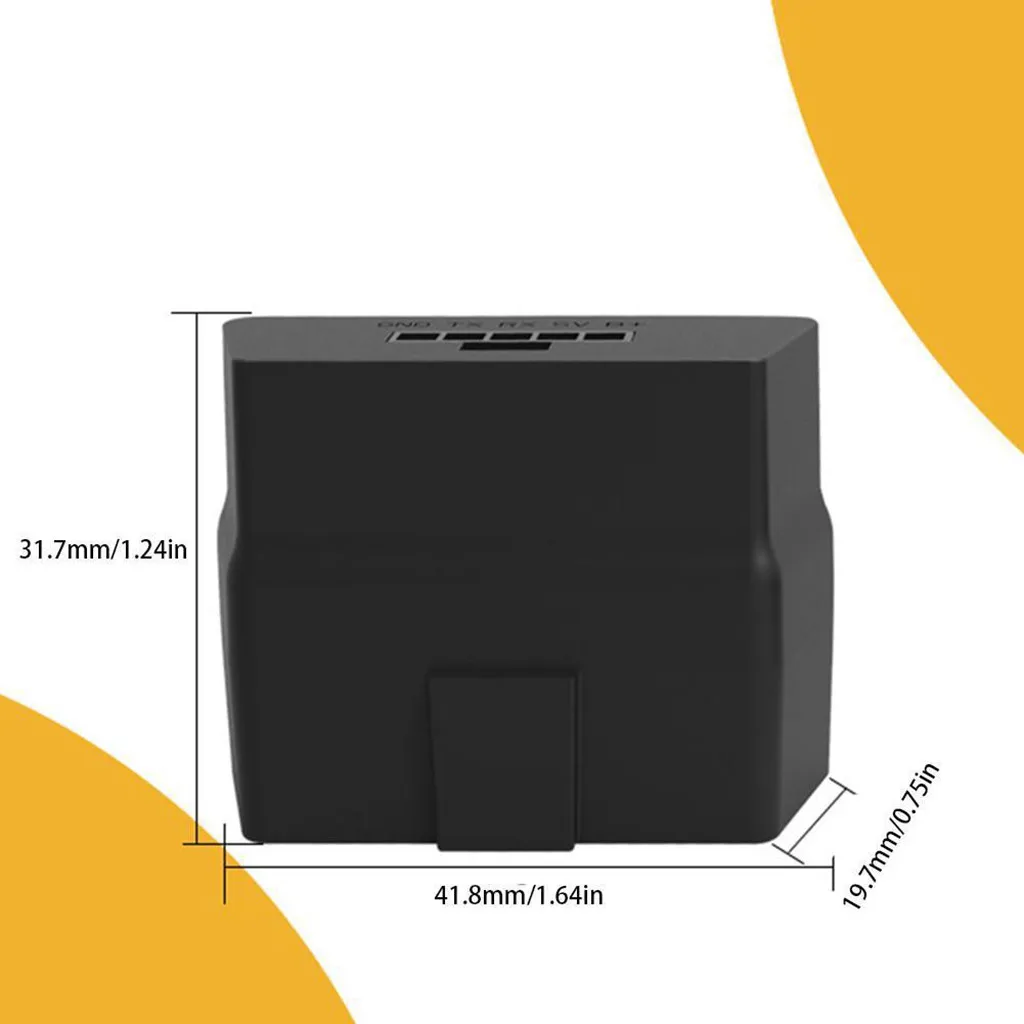

Размер продукта: 41,8x31,7x19,7 мм

Рабочий ток: 65mA

Ток холостого хода: 20mA

Применение метод:

-Введите варианты

-Связь, настройка

3. Давайте подберем тестовое программное обеспечение PC "ScanMaster-ELM" в качестве примера и вводим его использование.

-Нажмите «подключить»

-Откройте программное обеспечение «ScanMaster-ELM».

1. вставьте один конец стандартного провода V07HU в 3,0 мм сиденье продукта и подключите usb-интерфейс другого конца к USB компьютера (для первого использования, компьютер будет автоматически проверять и устанавливать драйверы).

-В данный момент пользователи могут выбрать каждое функциональное меню, чтобы узнать, является ли состояние транспортного средства нормальным.

Программное обеспечение может выполнять следующие операции:

-Давление во всасывающем трубопроводе

-Впрыска времени

-Кратковременная ситуация с топливом

-Скорость воздушного потока

2. Снимите код ошибки и выключите MIL (Проверьте индикатор двигателя).

-Скорость двигателя в минуту (об/мин)

-Температура всасываемого

3. Отображение данных датчика тока, включая:

-Давление топлива

-Долгосрочная топливная ситуация

-Состояние топливной системы

-Величина расчетной нагрузки значения

1. Прочитайте диагностический код ошибки-общий и специфический для поставщика, и Покажите, что они значат (база данных имеет более 3000 стандартных кодов)

-Скорость состояния топливной системы.

-Температура охлаждающей жидкости

-Напряжение обнаружения кислорода, связанные с кратковременным топливным режимом

-Абсолютное Положение дроссельного клапана

OBDII поддерживаемый протокол:

7. ISO15765-4 CAN (29bit ID, 500 Kbaud)

4. ISO14230-4 KWP (5 aud init, 10,4 кaud)

8. ISO15765-4 CAN (11bit ID, 250 Kbaud)

2. SAE J1850 VPW (10,4 кaud)

3. ISO9141-2 (5 aud init, 10,4 кaud)

1. SAE J1850 ШИМ (41,6 кaud)

5. ISO14230-4 KWP (быстрая инит, 10,4 кaud)

6. ISO15765-4 CAN (11 бит ID, 500 кaud)
