C600 цветной экран 10in1 HUD OBD2 " головой вверх Дисплей

Описание

Головой вверх Дисплей

C600

(Этот дизайн продукта патент и отображение изображений авторское право были зарегистрированы в таможенной записи)

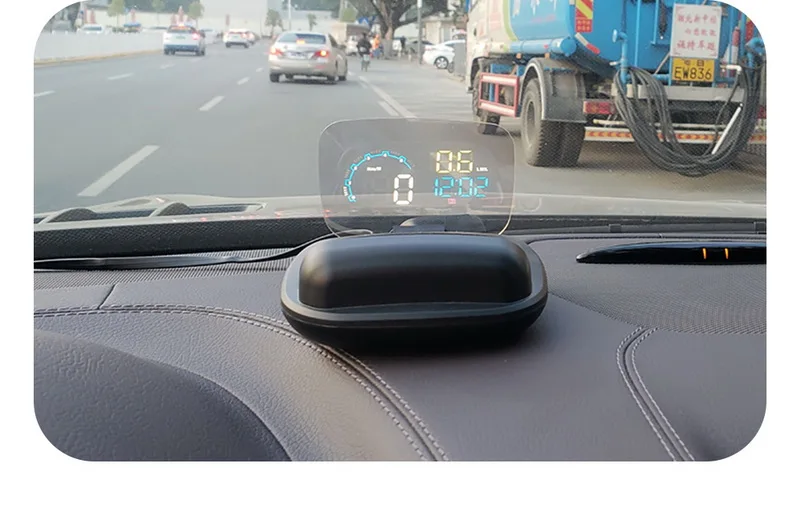

HUD короткий для отображения головы. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение и т. д. на переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра прибора во время вождения. Водители могут читать информацию о движении мгновенно, и всегда могут держать лучшее состояние на пути с HUD

HUD Дисплей функции

1. Блок скорости (км/ч = километр/час, MPH = миля/час)

2. об/мин значок

3. вождения Скорость

4. Датчик света: автоматически регулирует яркость в зависимости от окружающей среды

5. Многофункциональная область 1: напряжение, расход топлива

6. значок блока: V = напряжение, LHK = расход топлива (мгновенное потребление топлива, мгновенное потребление топлива, Среднее потребление топлива на 100 км)

7. Многофункциональная область 2

8. значок показывает: температура воды, расстояние поездки, часы, код неисправности, износ автомобиля, ускорение

Клавиши функций

Функции настройки/волновой кнопки: когда кнопка настройки справа (вытяните/Нажмите в)

1. Короткое подтягивание

(1) переключение многофункциональной области 1: Напряжение батареи/расход топлива

(2) после ввода в меню настроек, чтобы добавить значение по умолчанию

2. короткое натяжение

(1) переключение многофункциональной области 2: Температура воды/одиночное расстояние вождения/одиночное время вождения/часы/100 км время ускорения/скорость двигателя

(2) после ввода в меню настроек, чтобы уменьшить значение по умолчанию

3. Короткое нажатие в

(1) Переключение режима отображения

(2) после ввода в меню настроек добавить Меню

4. Длинный Натяжной: Выключить/включить зуммер

5. Длинная вытяжка: Все огни будут включены, чтобы устранить код неисправности, сделать это снова, чтобы сохранить и выход

6. Длительное нажатие в

(1) для входа в меню настроек

(2) после завершения регулировки нажмите на кнопку, чтобы сохранить и выход

Восстановление заводских настроек

Когда HUD выключается, долгое нажатие в волновой кнопке и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс.

Или найдите меню 16, отрегулируйте по умолчанию от 0 до 1, 1 означает, что закончите сброс фабрики, затем нажмите в 5s, чтобы сохранить и выход.

Очистить код неисправности

Когда HUD включен, долго тяните кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделать это снова, чтобы сохранить и выход

Выключить/включить зуммер

Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Установка HUD

Нажмите на кнопку настройки для 5s, чтобы войти в меню, вертикальный короткий нажмите, чтобы увеличить вариант меню, вверх и вниз кнопку настройки, чтобы увеличить или уменьшить значение по умолчанию. После регулировки, вертикальный Длинный нажмите 5 секунд для сохранения и выхода.

Советы: если автомобиль не будет использовать в течение недели, пожалуйста, отсоедините оборудование OBD.

Устранение неполадок

1. экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, является ли линия кабеля OBD плотно; пожалуйста, Вытяните кабель бортовой системы диагностики больше раз для обеспечения; Проверьте, включается ли переключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, проверьте, хороший ли автомобильный диагностический интерфейс OBD, если он не хороший, пожалуйста, отремонтируйте его и повторите попытку.

2. Когда питание HUD включено, HUD показывает только напряжение автомобиля и автоматическое выключение после нескольких секунд вождения.

HUD доступно только для автомобилей с OBD2 и EU-OBD (Европейский регион: после 2003 лет, Другое регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD, если подключено другое устройство (одна точка и две линии, позиционер, контроль давления в шинах, складной замок, ELM27 и т. д.)

(2) модифицированные и модернизированные автомобили (центральный контроль навигации, электронный Дроссельный ускоритель, круиз с фиксированной скоростью, компьютерная система была почищена, пуск с одной кнопкой, БЕСКЛЮЧЕВОЙ вход, удаленный запуск) приведут к краху

Пожалуйста, удалите другие устройства OBD и Выполните сброс фабрики.

4. неточные Скорость

(1) сначала проверьте правильность блока скорости или нет, блок скорости включая км/ч и MPH

(2) Когда HUD включен, вертикальный нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки нажмите вертикально в течение 5 секунд, чтобы сохранить его. (пример: если панель показывает 100, и HUD показывает 103, затем измените значение по умолчанию HUD с 107 до 104)

5.Неточный расход топлива

Блок для расхода топлива л/100 км, дисплей HUD является одним потреблением топлива для вождения, в то время как Автомобильный дисплей интегрирован средний расход топлива для вождения, поэтому это нормально, если есть разница.

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: дисплей HUD мгновенное потребление топлива в час (л/ч), это означает, что HUD может определить, сколько масла автомобиль будет потребляться после запуска двигателя в течение одного часа

B. режим вождения: дисплей HUD мгновенное потребление топлива 100 км

С. отделка вождения: HUD Дисплей является средним потреблением топлива 100 км, при выключении автомобиля, HUD автоматически выключится в 10 s

6. Калибровка часов (HUD не может запоминать время, потому что он не содержит батарею. Необходимо сбросить часы после выключения питания.)

Когда HUD включен, долгое нажатие в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в кнопку, установленную в меню 15, вытяните, чтобы настроить час, потяните вниз, чтобы отрегулировать минуту, после завершения, долго нажмите на кнопку fro 5 секунд для сохранения и выхода.

7. Стоп-звезда автомобилей

Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время отключения питания будет 3 минуты, затем вертикальный нажмите в течение 5 секунд, чтобы сохранить и выход, HUD выключится в 3 мин.

8. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (об/мин и скорость не выключатель)

Вертикальный нажмите в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, по умолчанию параметр 0, вверх или вниз изменить его на 13,2 В или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода.

Технические параметры

1. Температура окружающей среды:-40 °C-+ 120 °C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса: <= 60dB

2. Рабочее напряжение: 11В ~ 18В постоянного тока (12В/200мА)

3. Ток сна: <= 30 мА

4. способ отображения: виртуальное отражение изображения

5. Дисплей: светодиодный дисплей

6. Коэффициент светопропускания: 98%

7. Расстояние виртуального изображения: 55Мм

8. Сертификация продукта fcc ce rohs

9. Аксессуары: 1 * Основной блок 1 * линия OBD 1 * нескользящий коврик 1 * Руководство 1 * ткань для чистки

10. Размер экрана: расширенный размер: 123*84*44 мм

11. Размер складной: 123*20*44 мм

12. Размер изделия: 4 дюйма

Характеристики упаковки продукта

Размер упаковки: 17*13*4,5 см

Вес голого металла: 120 г

1 комплект с коробкой Вес: 260 г

Количество упаковки: 50 шт.

Размер внешней коробки: 68*23*36 см

1 коробка Вес нетто: 13 кг

1 коробка Вес брутто: 13,61 кг

Основные функции

Информация о дисплее: скорость, скорость, расход топлива (мгновенный 100 км, мгновенный, 100 км средний) температура воды, напряжение батареи, расход топлива, время вождения, местное время, 100 км Испытание на ускорение

Сигнал тревоги: сигнал превышения скорости (односегментный/Четырехсегментный сигнал тревоги) скорость сигнализации сдвиг напоминание температура воды слишком высокое напряжение тревоги слишком низкий износ автомобиля напоминание двигатель неисправность сигнализация ясный Код неисправности Бесплатная миля

Пункт продажи продукта

1. улучшите безопасность вождения, Управляйте без помета, изысканный и уникальный дизайн, компактный и изысканный дисплейная линза высокой четкости, без внешнего освещения, высокой яркости, СВЕТОДИОДНЫЙ цветной дисплей, стерео изображение, без привидений, нет необходимости в пленке, нет дополнительного отражения, изображения, подключи и играй, простота в эксплуатации, высокотехнологичное вспомогательное Вождение безопаснее

2. мощный практичный функциональный дисплей, такой как скорость, скорость, расход топлива (мгновенный 100 км, мгновенный, 100 км средний), температура воды, напряжение батареи, расход, время вождения, местное время, новый тест на ускорение на 100 км, HUD может устранить код неисправности, отображаемый на приборной панели двигателя. Профессиональное оборудование не требуется.

3. Обновление новых функций: температура воды, напряжение тревоги можно свободно установить значение сигнала тревоги, более прохладное и гибкое

3. Бортовой автоматический переключатель машина температура воды слишком высока, напряжение слишком низкое и т. д.

Поддерживаемые модели

OBD2 Сфера применения: OBD2 протокол бензиновый автомобиль произведенный департаментом США после 2004, OBD2 соглашения бензиновый автомобиль произведенные в других регионах после 2008

В OBD2 HUD не распространяется на следующие общие модели:

▲ OBD2 модели не могут быть использованы в Соединенных Штатах Америки: для D/odge, для J/EEP S/ail, C/hrysler, модели, которые были произведены до 2004 и 2004

▲ OBD2 все установленные законом, в итальянском стиле модели не могут быть использованы: такие как: F/iat, для м/aserati, для объективов L/amboys, для д/с,P/Eu, Для C/itroen, для R/enot, для S/imka, для A/mirka и так далее.

▲ OBD2 японский модели не могут быть использованы: S/Узуки, для м/azda 6, Infiniti (QX50 q50 q501), для T/oyota avanza в 2013, для объективов L/exus (is250, ex250, ES300H) для H/onda (Джаз, таможенный приходной ордер) и машин, которые были произведены до 2008.

South Южная Корея для K/ia и современные модели не могут использовать OBD модели (2013 для H/yundai Sonata, 2017 для K/ia Soul PS и т. д.)

Гибриды с дизельными и электрическими автомобилями, пикапы, RVs, модифицированные автомобильные компьютеры и HUD не используются. Рекомендуются модели gps.
