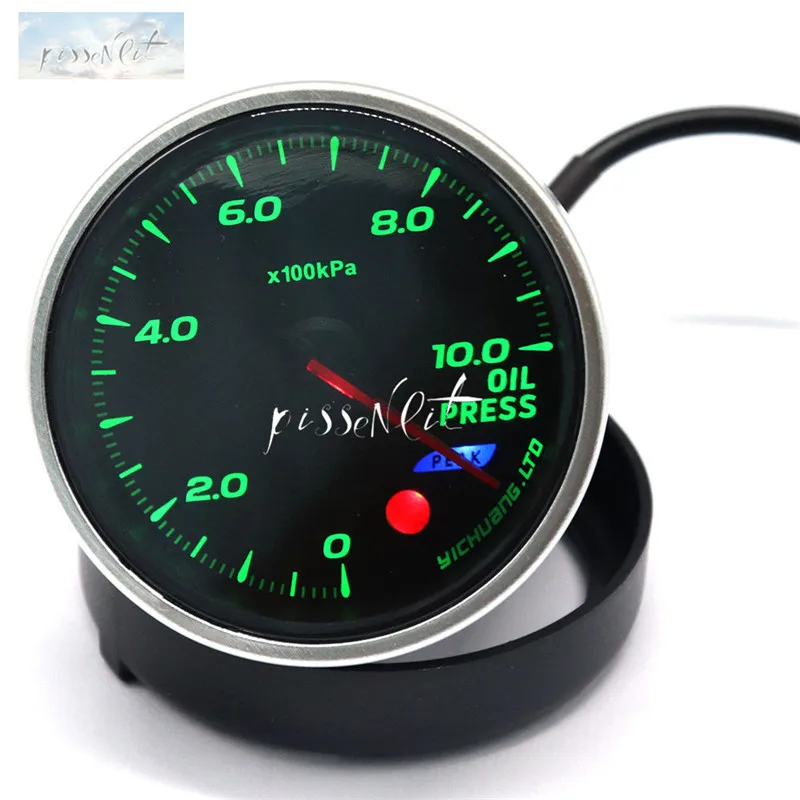

60 мм-10 бар манометр? Электронный датчик давления(npt1/8 ') Инструменты Аксессуары для автомобилей и мотоциклов

Описание

Название продукта: манометр 60 мм-10 бар? Электронный датчик давления (npt1/8 ')

Модель: B4055

Материал корпуса: пластик

Цвет корпуса: черный

Вес продукта: Вес брутто: 382 г. Вес нетто: 312 г

Диаметр на передней части счетчика: 70 мм диаметр на задней части счетчика: 65 мм Толщина: 70 мм

Размер отверстия: 60 мм

Размер посылка: 120 мм * 78 мм * 186 мм

Рабочее напряжение: 10 v-16 v (только для автомобилей 12 V)

Рабочий ток: максимальный при подключении к метру

Красная линия: 200A (когда выключатель зажигания закрыт) 0.2ma (когда выключатель зажигания выключен)

С изображениями черно-белых линий: 0.5mA

Диапазон температур: температура хранения рабочая температура

Инструмент-30 (-22) ~ + 80 (176)-30 (-22) ~ + 60 (140)

Датчик турбонаддува-30 (-22) ~ + 100 (212)-30 (-22) ~ + 80 (176)

Датчик давления-30 (22) ~ + 140 (284)-(-) 22 ~ 30 + 120 (248)℃(℉)

Датчик температуры-30 (-22) ~ + 150 (302)-30 (-22) ~ + 150 (302)

Датчик температуры выхлопных газов-30 (-22) ~ + 130 (266)-30 (-22) ~ + 130 (266)

Инструкции по подключению: красная линия: подключите положительный электрод питания (+ 12 В)

Оранжевая линия: ING (когда переключатель зажигания включен, подключение с 12 В)

Белая линия: ILM линия, подсветка (+ 12 В)

Черная линия: заземление (подключено к отрицательному источнику питания)

Использование передней крышки датчика: красные треугольники могут использоваться в качестве ограничительных маркеров, таких как ограничения скорости, вместо предупреждающих индикаторов

Чтобы сместить положение Красного треугольника, один раз снимите переднюю крышку, затем Отрегулируйте ее положение и переустановите.

Кронштейн инструмента установка: 1. Откройте коробку, выньте двухсторонний скотч и прикрепите его к нижней части кронштейна.

2. Вставьте выступающую часть монтажного кронштейна в стаканчик инструмента и подключите Монтажный кронштейн к стакану инструмента с помощью болтов, гаек и шайб, входящих в комплект.

3. От одного до двух частей двустороннего клея крепятся на алюминиевый чехол и соединяются с прибором в качестве буфера.

4. Проводите прибор через отверстие чашки инструмента и подключите их к инструменту.

5. Поместите измерительный прибор в стаканчик, чтобы убедиться, что провод не зацепился посередине.

6. Вставьте двусторонний скотч на заднюю часть монтажного кронштейна и согните Монтажный кронштейн, чтобы удовлетворить положение, которое вы хотите установить.

Упаковка: картонная коробка

Продукты включают: инструмент * 1 чехол * 1 Передняя крышка * 1 электронный датчик давления (npt1/8 ') * 1 Кронштейн * 1 болт и гайка * 1 Двусторонняя лента * 1 шнур питания * 3 Руководство * 1
