60 мм 300KPa турбо стол+ с датчиком инструменты автомобильные аксессуары для мотоциклов

Описание

Название продукта: 60 мм 300 кПа турбо стол + с датчиком

Модель: B4053

Материал корпуса: пластик

Цвет корпуса: черный

Вес изделия: Вес брутто: 358 г; Вес нетто: 280 г

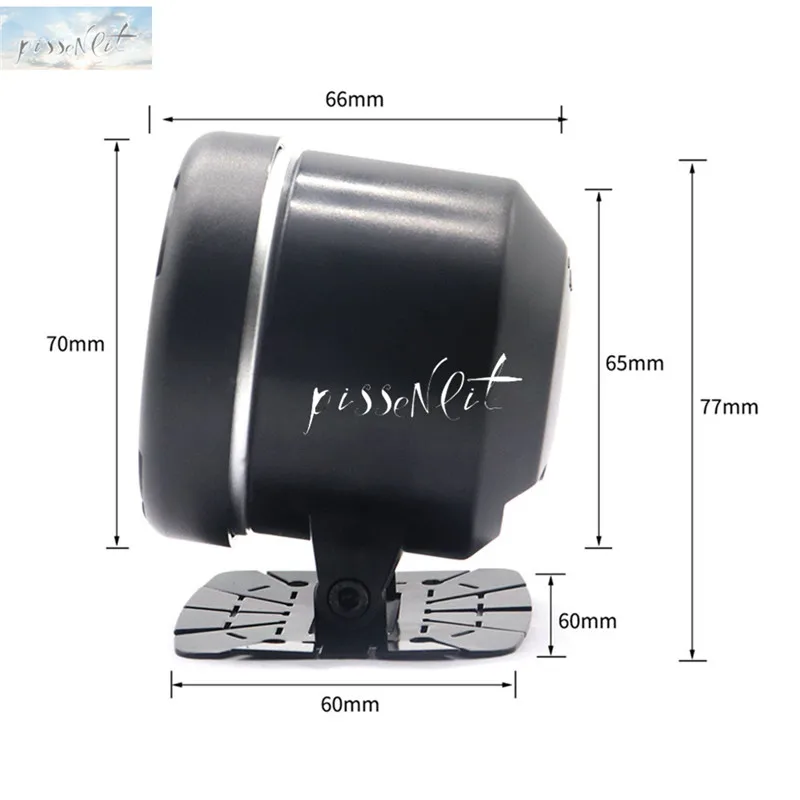

Диаметр на передней части счетчика: 70 мм; Диаметр на задней части счетчика: 65 мм; Толщина: 70 мм

Посылка: 120 мм * 78 мм * 186 мм

Рабочее напряжение: 10 v-16 v (только для кораблями 12 V)

Политика область: 0-300kpa

Рабочий ток: максимальный при подключении к счетчику

Красная линия: 200A (когда переключатель зажигания закрыт) 0.2ma (когда переключатель зажигания выключен)

Белая линия: 0.5mA

Диапазон температур: температура хранения рабочая температура

Инструмент-30 (-22) ~ + 80 (176)-30 (-22) ~ + 60 (140)

Датчик с турбонаддувом-30 (-22) ~ + 100 (212)-30 (-22) ~ + 80 (176)

Инструкции по подключению: красная линия: подключите положительный электрод питания (+ 12 В)

Оранжевая линия: ING (при включении зажигания, подключение с 12 В)

Белая линия: линия ILM, подсветка (+ 12 В)

Черная линия: земля (подключена к отрицательному источнику питания)

Использование передней крышки датчика: красные треугольники могут использоваться в качестве предельных маркеров, таких как ограничения скорости, вместо предупреждающих индикаторов

Чтобы переместить положение Красного треугольника, снимите переднюю крышку один раз, затем отрегулируйте его положение и переустановите.

Инструмент кронштейн установки:

1. Откройте коробку, выньте двухстороннюю ленту и приклейте ее к нижней части кронштейна.

2. Вставьте выступающую часть монтажного кронштейна в чашку прибора и подключите Монтажный кронштейн к чашке прибора с помощью болтов, гаек и шайб, включенных в комплект.

3. один-два куска двустороннего клея крепятся к алюминиевому корпусу и соединяются с инструментом в качестве буфера.

4. проводите инструмент через отверстие чашки прибора и подключите его к прибору.

5. Поставьте счетчик в чашку инструмента, чтобы убедиться, что провод Не пойман посередине.

6. Вставьте двухстороннюю ленту на заднюю часть монтажного кронштейна и согните Монтажный кронштейн, чтобы соответствовать положению, которое вы хотите установить.

Упаковка: картонная упаковка

Продукция включает в себя: инструмент * 1 чехол * 1 Передняя крышка * 1 датчик * 1 Кожаная трубка * 1 Кронштейн * 1 болт и гайка * 1 Двусторонняя лента * 1 шнур питания * 3 Руководство * 1
