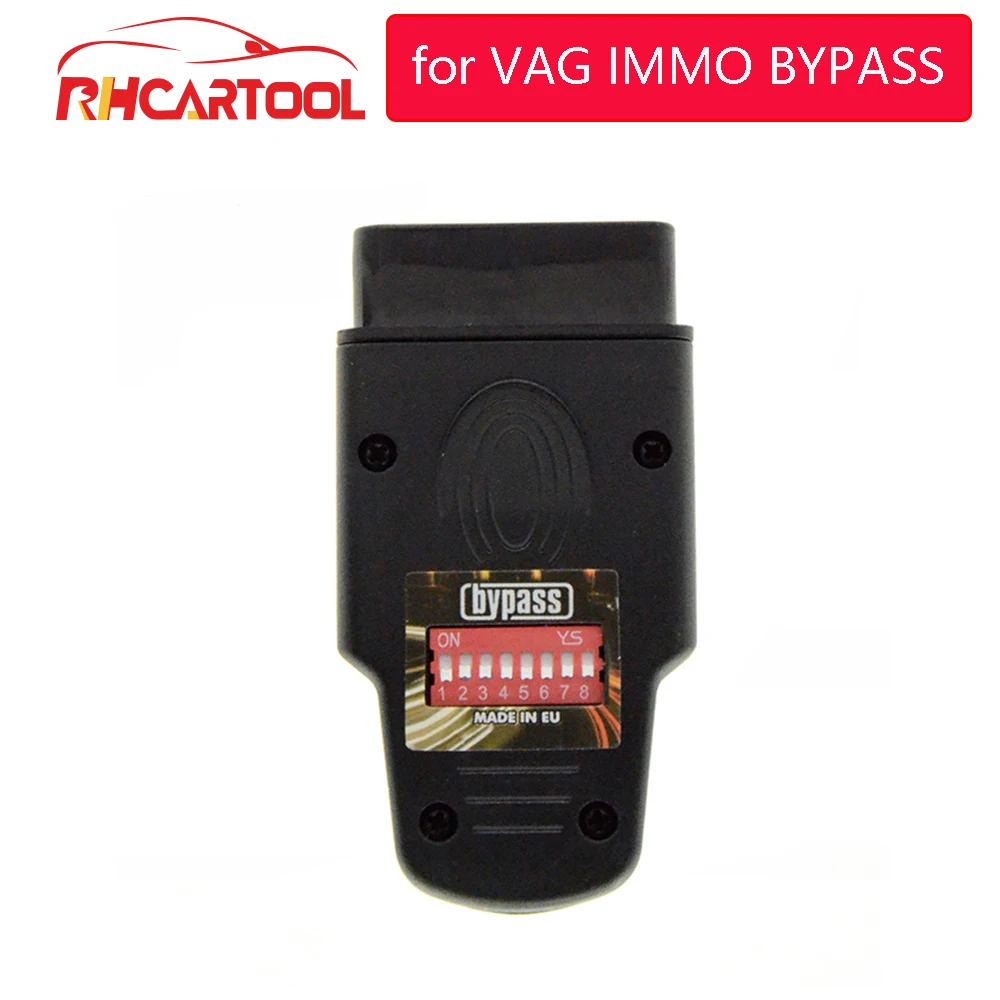

Автомобильный диагностический инструмент для vag immo bypass иммобилайзер обход ecu разблокировка иммобилайзер для EDC16 EDC17 EDC15 для VW иммобилайзер

Топ 2 причины получить обход ECU разблокировка иммобилайзер

1. Использование:

Tdi EDC16-immo off
Tdi EDC16-immo on
K-line + Can

2. Два светодиода, указывающие:
Белый светодиодный-Мощность
Синий светодиод-информация о передаче
Все выключатели выключены-диагностический режим 2 сек не светятся/1 сек мигнет
Регулировка на драйвер-мигание 1 сек
После регулировки 2 секунды горит, а затем остановится в течение 1 сек

Тесты на дисков:

0281011XXX
K-Line

0281011145ДляVW Passat B5 2,0 Tdi механический переключатель зажигания
0281011258ДляVW Tourareg 2,5 Tdi
0281011364 A3 1.9Tdi 2004
0281011383
0281011385
0281011568ДляVW T5 2,5 Tdi 2006/2007
0281011843ДляGolf5 2,0 Tdi 2004
0281011844ДляVW Touran 2,0 Tdi 2004
0281011855ДляVW T5 1,9 Tdi 2003
0281011856ДляVW T5 1,9 Tdi 2005
0281044882ДляVW Caddy 1,9 Tdi 2006
0281011883ДляSkoda Octavia 1,9 Tdi 2004-2010
0281011900
0281011945
0281011946ДляTouran 1,9 Tdi 2006
0281011907ДляTouran 2,0 Tdi

0281012XXX
K-Line
0281012220ДляVW GOLF5 1,9 Tdi 2005
0281012390ДляVW Caddy 1,9 Tdi 2003-2010
0281012696ДляSeat Alhambra,ДляVW Sharan 2,0 Tdi 2005-2010
0281012698ДляSkoda Super B 2,0 Tdi 2006
0281012762ДляVW T5 1,9 Tdi 2006-2010
0281012792

Может
0281012113ДляAudi A4 2,0 Tdi 2008
0281012545ДляAUDI 1,9 Tdi 2007
0281012546ДляAudi 1,9 Tdi 2006
0281012654ДляAudi 2,0 Tdi 2005

0281013XXX
K-Line
0281013228ДляVW Jetta 2,0 Tdi 2007
0281013299ДляSkoda OCTAVIA III Octavia2 2,0 Tdi 2005-2011
0281013302ДляVW Touareg 2,5 Tdi 2005-2010
0281013311ДляVW Passat 2,0 Tdi 2005-2009
0281013440ДляVW Passat C 2,0 Tdi 2005-2009
0281013606ДляVW Golf5 1,9 Tdi 2006

Может
0281013177 A6 2,7 Tdi 2007

0281014XXX
K-Line
0281014004
0281014044ДляVW Touran 1,9 Tdi 2006-2010
0281014049 T5 2,5 Tdi 2007
0281014064ДляVWДляГольф 1,9 Tdi 2006-2008
0281014128ДляТоран 1,9 Tdi 2006-2010
0281014136ДляШкода Октавия II 1,9 Tdi 2006-2010
0281014891 T5 2,5 Tdi 2009

Может
0281014384 A6 2,7 Tdi 2007
Tdi EDC15-IMMO OFF, IMMO ON:
1,4 1,9 2,5 дизель, с 2000 года до 2004 года, около 2006 года и даже до 2008 года (без AUDI с кодовым насосом)
Выбрана нужная программа с Swtiches: Tdi EDC16 K-LineIMMO OFF(3)

Tdi EDC16 K-LineIMMO(1 + 3)


Tdi EDC16 может 1,9-2,0IMMO OFF(1 + 3 + 5)


Tdi EDC16 может 1,9-2,0IMMO(2 + 3 + 5)


Tdi EDC16 Can 2,7 IMMO OFF (1 + 2 + 3 + 5)

Tdi EDC16 Can 2,7 IMMO ON (4 + 5)

Tdi EDC15 IMMO OFF (2)

Tdi EDC15 IMMO OFF (2 + 1)

Как Применение:
Включите переключатель зажигания
Подключите устройство к диагностический кабель
Светодиод быстро раскачивается, если после одной минуты он будет мигать медленно, то Вспарыватель, затем immo выключается постоянно. Если он не будет работать в первый раз, то Повторите шаги от начала.
Бензин, дизель без банки (около 2001)-Аварийный Запуск (1)



Соедините с головкой кабелей заглушки приборного кластера или immo, как на фото
Подключите устройство к диагностический кабель
Включение зажигания (до 10 секунд)
Если светодиод мигает медленно, то включите автомобиль.
Бензин, дизельное топливо без банки (до 2001) аварийное срабатывание начинается после соединительные штифты приборного кластера или IMMO
Соедините с головками кабельных штифтов приборного кластера

Подключите головки кабелей к 5-му контакту в зеленой вилке приборного кластера и 25-ю синей вилке (для Audi pin 28)
С иммобилайзер:
Разъем с 6 контактами, головками кабелей на штырь 2 и 3


Разъем с 8 контактами, головками кабелей на штырь 7 и 8


Разъем с 12 контактами, головки кабелей к контакту 9 и 10


Разъем с 10 штырьками (старые автомобили без банки) головки кабелей для pin 7 и 8


Разъем с 12 штырьками, головки кабелей на штырь 6 и 8



Иммобилайзеры симулятор
Подключения эмулятор
Красный-сила
Синий-GND
Зеленый-код
Белый-L
Черный-CAN H
Для Citroen, для Pegueot, для Renault ECU с процессором TMS374-IMMO
Электропитание эмулятора + 5 В!

Тип подключения:Посмотрите инструкции к эмулятору immo № 6
Daewoo ECU с процессором HC11F1-IMMO



Подключение: посмотрите на инструкции к эмулятору immo № 7
Для Fiat, для Citroen, для peugeot без CAN-immo



Подключение: посмотрите на инструкции, чтобы Эмулятор immo NO.8
Для Kia Sportage 2,0 Tdi-immo



Подключение: посмотрите на инструкции к эмулятору immo № 9
Для Matiz, для Tacuma и для Lanos 1 4 hybrid-immo



Подключение: посмотрите на инструкции, чтобы Эмулятор immo № 10
Для Mercedes CR без CAN-immo



Подключение: посмотрите на инструкции к эмулятору immo № 11
Для Mercedes CR1 с CAN older-immo



Подключение: посмотрите на инструкции к эмулятору immo № 12
Для Mercedes CR2 с can новее-immo



Подключение: посмотрите на инструкции, чтобы Эмулятор immo №13
Nissan с 2000-2002 года-immo



Тип подключения: посмотрите на инструкция до Эмулятор immo № 14
Для OPEL immo на HD05-immo



Подключение: посмотрите на инструкции, чтобы Эмулятор immo No.15
Для Renault без CAN-immo



Подключение: посмотрите на инструкции к эмулятору immno № 16
Для Suzuki с памятью OKI-immo



Подключение: посмотрите инструкцию к эмулятору immno NO.17-18
Для Suzuki с X24C01-immo памяти



Подключение: ознакомьтесь с инструкцией по эмуляции immo NO.17-18
Для Citroen-для peugeot CAN-immo



Подключение: посмотрите на инструкции к эмулятору immo № 19
Для Mercedes ESL-электронный эмулятор стерринга блокиратор столба-immo



Подключение: посмотрите на инструкции к эмулятору immo № 20
Симулятор для сиденья Occumpant детектор

Эмулятор подключается к вилке под пассажирским сиденьем, вместо оригинального детектора сидений
Есть 3 кабеля:
+ 12 V ACC
Заземления
Цифровой сигнал
Перед подключением эмулятора Используйте мультиметр для проверки сигналов на контактах в вилке!
Для BMW Европейский до 2007 с пластиковым детектором сидения
-E65 E60 E63 E90 X5
Без установленной удерживающих

Для детектора сидений Mercedes
-E-class W211 (2002-2004) с com. airbag Temic
-S-класс W220 (2003-2005)
Без установленной удерживающих

Для Mercedes-для детектора сидений
-A-Class W168 (1997-2001)
-C-класс W202 (1999-2001)
-Vito W638-2003
-Мл с comp. Подушка безопасности для TRW 1999
-E W210 до 1999
-Е-класс перед подъемом с лампой подушки безопасности
Без установленной удерживающих
