Описание продукта:

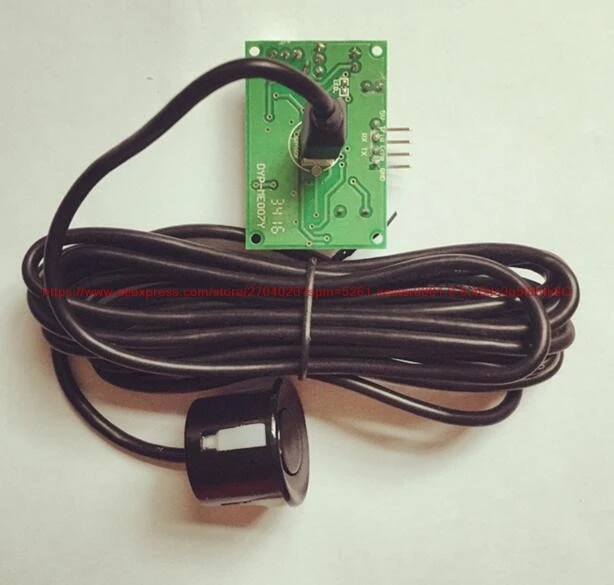

Ультразвуковой измеритель расстояния модуль может обеспечить 25 см-4,2 м бесконтактной функции зондирования расстояния. Включая ультразвуковой передатчик, приемник и цепь управления. Основной принцип работы этого модуля ультразвуковой измеритель расстояния подключен к питанию, сам модуль измеряется каждые 100 мс. Расстояние, после завершения измерения расстояния, выводит значение расстояния в виде последовательного порта.
Особенности:
1, небольшой размер, прост в использовании;
2, низкое напряжение, низкое энергопотребление;
3, широкий диапазон измерений;
4, высокая точность измерения;
5, слепая площадь маленькая;
6, водонепроницаемая функция;
Область применения:
1, применение водонепроницаемого измерения расстояния;
2. Измерьте расстояние между предметами;
3, управляемое программным управлением автомобильное Предотвращение препятствий;
4, робот избегания препятствий;
5, учебное оборудование;
6, безопасность, Промышленный контроль;
Ø описание формата вывода:
Модуль выходы один кадр на какое-то время, в том числе 4, 8-bit data. Формат кадра: 0xFF + H_DATA + L_DATA + SUM
1. 0xFF: данные запуска для рамки, используемые для суждения.
2. H_DATA: верхние 8 бит данных расстояния.
3, L_DATA: ниже 8 бит данных расстояния.
4, сумма: данные и для проверки. Его 0XFF + H_DATA + L_DATA = SUM (только низкая 8).
5. H_DATA и L_DATA синтеза 16-bit data, который представляет собой расстояние в миллиметрах.
E. g:
Ответ продукта: FF 07 A1 A7
Контрольная сумма = A7 = (0xFF + 0x07 + 0xA1) и 0x00ff
0x07-данные о дальности заказа;
0xA1-данные о низком заказе расстояния;
Значение расстояния-0x07A1; преобразовано в десятичное-1953; Единица измерения: мм
Технические параметры:
Рабочее напряжение DC 5 V
Рабочий ток менее 20 мА
Рабочая частота: 40 кГц
Самый длинный диапазон 4,2 м
В последнее время диапазон 25 см
Выходной контакт 2. ECHO/TX
3. Триг/RX
Выходной сигнал 5 в ttl уровень
Время отклика 100 мс
Формат серийного выхода 9600 n 8 1
Разрешение около 1 см
Угол менее 50 градусов
Рабочая температура-10-60 °C
Температура хранения-20-80 °C
Эффективная дальность обнаружения
(1) проверяемый предмет-белая цилиндрическая трубка из ПВХ материала высотой 100 см и диаметром 75 мм.
2) проверяемый предмет представляет собой гофрированную коробку, перпендикулярную центральной оси 0 °, с длиной
(3) предмет, который должен быть протестирован, является "гофрированным ящиком" касательным к дуге, длина * ширина 60 см * 50
