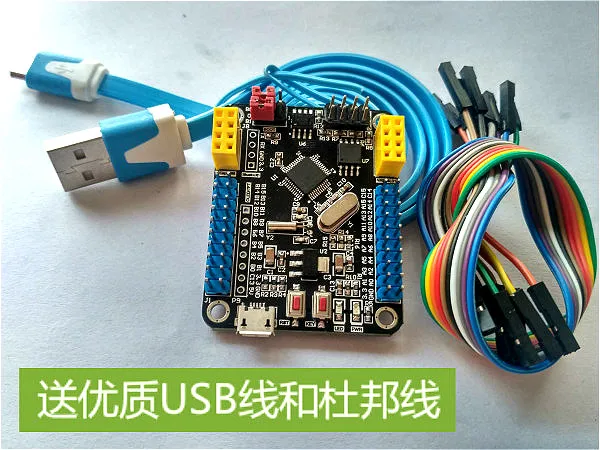

STM32F103C8T6 системная плата STM32 макетная плата 51 макетная плата ESP сеть полный тиран издание

Описание конфигурации

1. Черный процесс, положительный и отрицательный патч.

2. Основной чип: STM32F103C8, 72 м основная частота, 64K-FLASH, 20K-RAM;

3. Светодиодный: светодиодный (красный), программируемый светодиодный (синий);

4. Кварцевый генератор: 8 м (через Чип внутренний PLL до 72 м) ST Официальные стандартные параметры);

5. Вспышка: W25Q16, 4 м Внешняя вспышка, интерфейс управления SPI

5. EEPROM: 24C02 память параметров данных, интерфейс управления 2c;

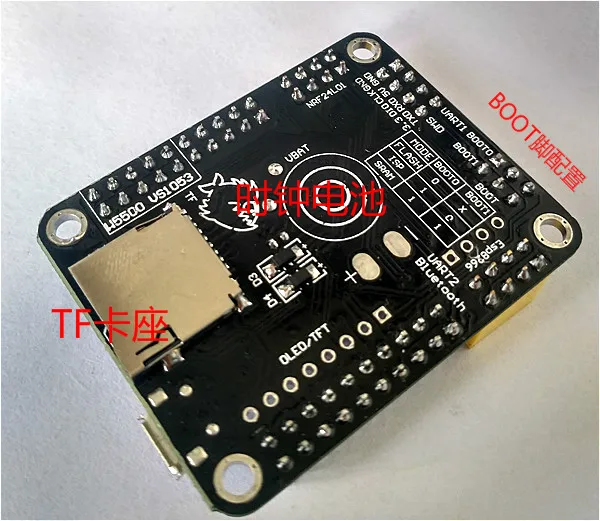

6. TF карта: мин TF, расширение функции хранения, может хранить фотографии;

7. Беспроводной модуль Wifi интерфейс: ESP8266;

8. Интерфейс модуля MP3: VS1053

9. Интерфейс сетевого модуля: W5500

10. Интерфейс беспроводного модуля 2G: NRF24L01;

11. Интерфейс дисплея: 0,96 OLED и 1.44TFT ЖК-экран

12. Стандартный SWD порт загрузки 4 провода системы

13. Совместимость с питанием MicroUSB

14. Часы: можно подключить аккумуляторы.

15. GPIO рот: все булавки иглы.

16. Часы: отправка программного обеспечения MDK, периферийных устройств, STM32 материалов разработки;
