Описание

Head Up Дисплей

Руководство пользователя

Благодарим Вас за покупкуНашHUD.Этот продукт дляБезопасность водителей,Особенно в скоростном движении по ночам,HUD может держать водительских глаз на дороге и может уменьшить автомобильную аварию. HUD может проектаВажная информация (например, скорость) на лобовое стекло,Он можетПомочьНеопытных новичковЧтобы контролировать их скорость иЧтобыИзбежать ускорения нарушениеВОграничения скорости road. МРудная руда, что позволяет водителю моментальноLyУзнатьНомерВВеликое видениеИВсегдаЗаставьте водителей смотреть на дорогу в ясном уме.

НашHUDМожет отображать много полезной информации, а также позволяетВы можете испытать скорость, а также обеспечитьВыР вождения безопасность и водительское удовольствие.

Наш HUDИспользует последние стабильные интегрированные схемы,ВсеIndПодопечныхВ соответствии сВСтандарты. И наш HUD имеетУникальная и элегантная форма, гладкие линии, тонкий корпус.

Перед намиСоставНаш HUD, Пожалуйста, прочитайте инструкцииВПодробно.

HUD основные характеристики

1.Автоматическая адаптация моделей автомобилей, и может применяться к автомобилям в соответствии с бд II или эубдом (бортовой Автоматическая диагностическая система). plug and Play.

2.3 ”экран и дисплей высокой четкости

3.Многоцветный дизайн делает экран более обильным и удобным для чтения

4.Применение нано-технологии для устранения нежелательных отражений и может сделать отображение информации более четкой.

5.Отображение насыщенного содержания: скорость, скорость двигателя, температура воды, напряжение батареи,Расход топлива,Низкий сигнал тревоги, высокая температура тревоги, Аварийная сигнализация, Бесплатная коммутация в километре и миле, бесплатно переключение между ℃ и ℉.

6.Автоматическое питание и отключение с помощью транспортного средства и выключения, эффективная защита автомобиля от аккумулятора; при этом сохраняется режим ручного переключения, и более простой в управлении HUD.

7.Автоматический и ручной режим регулировки яркости, вождения без бликов.

HUDФункция кнопки

1.OBDIIИнтерфейс для контакта с БД-интерфейсом транспортного средства.

2.Кнопка для включения и выключения питания

3.Волна кнопку:ДоКнопка(Превращение кнопки в вверх ногами),Кнопку ОК(Нажатие кнопки вертикально),Вниз БуттоN (tuRning кнопка к минусу)

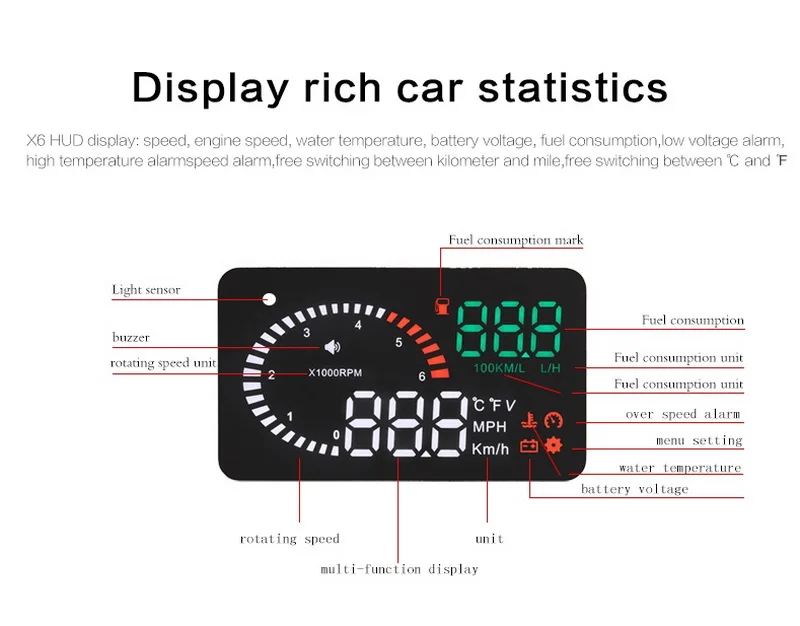

HUDОтображения информации

1.Датчики света:Яркость можно менять с помощьюВИзменениеИзСнаружиЯркость.

2.Скорость вращения: указывает на вращающийся статус двигателя, 1 средство 1000/мин

3. зуммер знак

4.Расход топливаMark

5.Расход топлива: мгновенное потребление топлива и средний расход топлива

6.Блок потребления топлива: л/ч

7.Расход топлива: л/100 км

8.Значок будильника:Индикатор температуры воды, напряжение аккумулятора и аварийная сигнализация.

9.Блок mark:℃-ГрадусовПо Цельсию,℉-По Фаренгейту, V-напряжение, миль/ч за час, км/ч-километр в час

10.Многофункциональный дисплей:Скорость,Напряжение, температура воды.

11.Скорость вращения: указывает на вращающийся статус двигателя и измеренную шкалу, измеренную по скорости, достигнутой

HUDУстановка

1Знаете тип вашего автомобиля. При покупке HUD, необходимо выбрать тип автомобиля, который соответствует стандартам OBDII(ИлиЕС OBD)Для нормального использования. Откройте капот двигателя и найдитеСтикерНиже (см.НижеИзображение1), Если у него есть такие слова, как OBDII сертифицированы, то он может быть установлен.

2Обнаружение диагностического канала 16 pin (см.НижеИзображение2) Из автомобиля и подключить его хорошо с обдия соединительной линией.

Рисунок 1 Picturer 2

Отражение фильм установки

Обратите внимание: проект HUD отображает информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло является двойным, который сделает двойной образ на ветровом стекле при дисплее. двойной образ автомобиля будет отличаться. если вы видите четкую информацию о дисплее, то нет необходимости использовать пленку отражения. Если существует двойной образ, то, пожалуйста, используйте пленку для отражения.

Во-первых, пожалуйста, поставьте поставляемые Нескользящие коврики перед приборной панелью, И поставь на него Худ.

Во-вторых, пожалуйста, приклейте пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над принимающей машиной и она должна быть в состоянии отразитьВесь экранЭкран.

Методы наклеивания пленки:

1. спрей некоторыеВодыНаМесто, где пленка будет наклеена наИ затем использовать полотенце, чтобы очистить его;

2.Оторвать заднюю сторону(Обозначено 1) отражение пленки, затем вставить его в нужное место.

3.После того, как вы скорректировали местоположение хорошо, вы можете использовать scratch доска или что-то другое плоское, чтобы скользить пленку и выжать воду изнутри пока в нем нет пузырей или воды.

4.Оторвите переднюю сторону (обозначено 2) пленочной пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик.

Первое использование HUD

Запустите двигатель и мощность на HUD, показав текущее напряжение автомобиля, и затем Войдите в поиск состояния ЭБУ, если HUD показывает скорость, скорость вращения, указывающую, что HUD был установлен успешно. (Через 1 минуту или если только дисплей напряжение, пожалуйста, проверьте, имеет ли HUD, OBD интерфейс, и БД-кабель-это корректное соединение и штекер БД-кабеля, плотно прилегающий к интерфейсу БД-системы и HUD. Открыть коммутатор HUD и сканировать снова)

HUD установка

Hud-дисплейИнформация отЭБУ, Потому чтоПри производстве автомобиля,ThEre-это различие между приборной панелью автомобиля и ЭБУ,Затем вы можете войти в режим настройки, чтобы настроить значение дисплея HUD, для того, чтобы достичь точно такой жеЗначение как dashboard.Мы скорректировалиВ соответствии с общими испытательными ценностями на заводе,Если вы найдете информацию о дисплее HUD, отличается от Информационной панели,Затем внести следующие корректировки:

1. длинный пресс волновой кнопки вертикально для 5S

Пожалуйста, введите в режим настройки, есть три кнопки для кнопки wave: кнопка вверх (поворачивая кнопку вверх), ок кнопка (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку к минусу), после ввода в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Переворачиваем перевернутую кнопку или кнопку минус для увеличения или уменьшения параметра. После завершения регулировки, долго нажимайте кнопку wave вертикально для 5S, чтобы вернуться к дисплею дисплея.

Введите в режим настройки:

Параметр ниже:

2.VЭртически короткий нажмите кнопку OK:

Переключайте информацию о дисплее, например. Температура воды, напряжение батареи, скорость

3. ВнизБоковой поворот волновой кнопки для 5S, сигнал тревоги buzzer будет выключен, и минусом переворачиваем волновую кнопку для 5S опять же, сигнал тревоги buzzer icon будет на.

4.Clear код неисправности:

Когда жжс подключил машины, пожалуйста, не заводите двигатель, положи ключ на «на» и жди Худа. Долго нажимать ключ минуса в течение 5 секунд, затем вы услышите звук "клеща" от HUD, который означает HUD clear код неисправности.

Технические параметры:

Защита окружающей среды температуры-40C-+ 80C

Атмосферное нажмите: 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды голос <= 60dB

Сигнализация уровня звука :>= 30db (а)

Напряжение работы: 9В ~ 16В (12В/400мА)

Размеры продукта:9*5,4* 1.2(См)

Вес продукта:40 г

Общая проблема, причина и решение пути
