SWR-2 радиочастотная стоячая волна мост направленного обнаружения мостовая схема 100 кГц~ 1 ГГц VSWR измерения

Этот продукт встроен в мост Bobbi со встроенным детектором и используется для измерения коэффициента отражения VSWR. Его также можно использовать для проверки импеданса соответствия антенн. Выходной сигнал-это напряжение постоянного тока после обнаружения, и непосредственно подключенный к вольтметр может осуществить измерение коэффициента отражения VSWR. С неправильной нагрузкой нашего магазина, мост можно откалибровать просто.

Модель: SWR-2

Сопротивление системы: 50 Ом

Рабочая частота: от 100 кГц до 1000 МГц

Направленности:> 30 дБ (> 40 дБ 50 МГц)

Потеря вставки: <6,5 дБ (6,1 дБ 50 МГц)

Ошибка открытого замыкания и короткого замыкания: <1 дБ (0,1 ~ 500 МГц), <3 дБ (500 ~ 1000 МГц).

Максимальная входная мощность: 20 дБм (100 мВт)

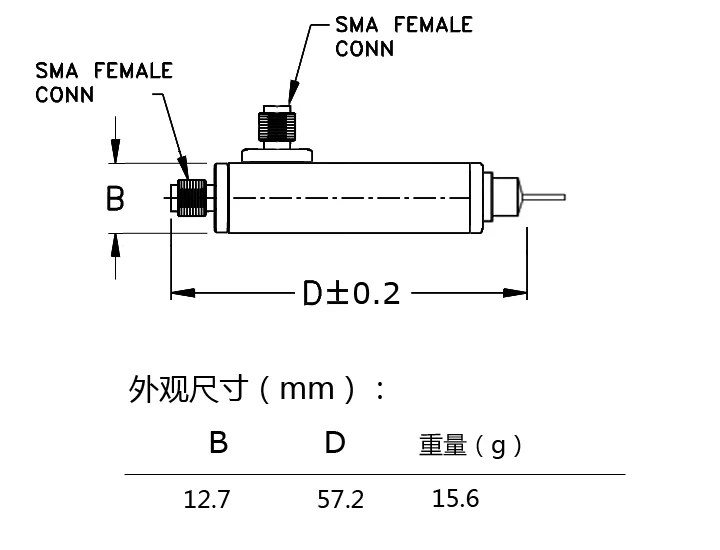

Внешний размер:
