BWL316S одноосевой Инклинометр(режим RS232/RS485/ttl опционально) датчики наклона ракурса с точностью 0,1 разрешение 0,01 градусов

Описание

BWL316S одноосевой Инклинометр(режим RS232/RS485/ttl опционально) датчики наклона ракурса с точностью 0,1 разрешение 0,01 градусов

BWL316S BWL315S BWL317S одноосевой инклинометрУгол Сенсор

Установка (по умолчанию):Горизонтальная установка, если вам нужна вертикальная установка (маятник или тип стены), пожалуйста, оставьте нам сообщение.

Выход режим:RS232/RS485/ttl/CAN (опционально), Modbus (опционально) Пожалуйста, выберите один из них и оставьте нам сообщение. Большое спасибо.

Область применения:

1. Автоматическая система отслеживания солнечного угла

2. Четырехколесная система позиционирования

3. Измерение шасси автомобиля

4. Выравнивание электрического стула для слепых

5. Измерение направления наклона

6. Устройство уровня освещенности

7. Изображений аппарат

8. Позиционирование спутниковой антенны

И т. д.

Введение:

BWL316S является низкой стоимостью и небольшим цифровым выходом одноосевой Инклинометр. RS232, RS485 и ttl все может быть его выходной режим. Применение новейших технологий, производство инженерного и наклонного блока MEMS, продукт имеет небольшой объем и низкое энергопотребление, консистенция и стабильность очень высоки. Поскольку это Цифровой Инклинометр, степень линейности может быть легче модифицирована, что компенсирует более низкую точность модельных изделий. Это экономичный модуль инклинометра. Его рабочая температура составляет-40 ° ~ 85 °, что достигает промышленного стандарта.

Особенности:

1. Одноосевой инклинометр

2. Разрешение 0,01 °

3. Точность 0,1 °

4. Выходные интерфейсы 232/485/ttl опционально

5. Полностью Металлическая куртка, защита IP67

6. Диапазон измерения ±90 °/±180 ° опционально

7. Ударопрочный> 2000 Гравитация

8. Широкая температура-40℃ ~ + 85℃

9. Широкий вход напряжения: 9 ~ 35 в

10. Малый размер: L55mm×W37mm×H24mm (настраиваемый)

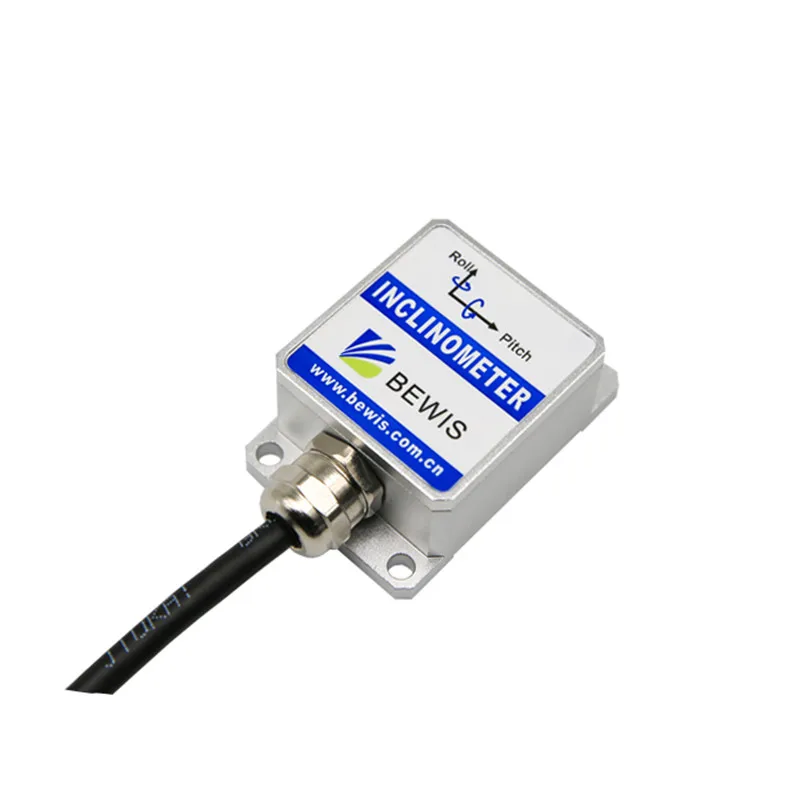

С 1,5 м проводным кабелем:

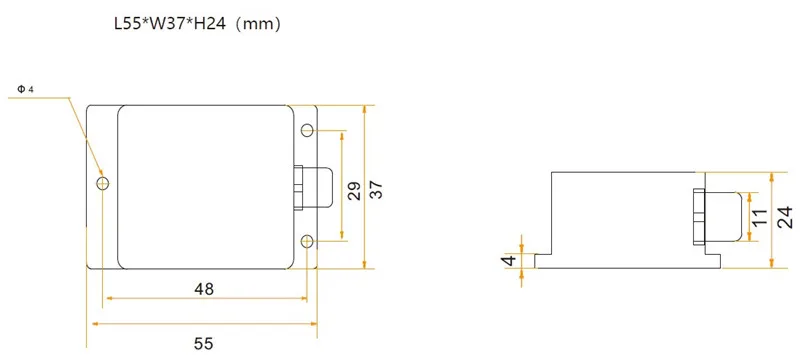

Продукт Размеры:

Электрические характеристики
Параметры	Условия		Мин		Типичное		Макс		Блоки
Мощность питания	Non-регулятор напряжения		9		12		35		V
В настоящее время	Не загружено		20		30		40		MA
Рабочая температура	-40		+ 85		℃
Температура хранения	-55		+ 100		℃
Индекс производительности
Параметры		Условия		BWL316-10		BWL316-30		BWL316-90		Блок
Диапазон измерений		± 10		± 30		± 90		°
Измерительная ось		X		X		X
Температурный дрейф нуля		-40 ℃ ~ 85 ℃		±0. 01		±0. 01		±0. 01		°/℃
Чувствительность ошибка		25℃		±0. 5		±0. 5		±0. 5		%
Амплитудно-частотная характеристика		100		100		100		Гц
Разрешение		0,01		0,01		0,01		°
Точность		В помещении		0. 1		0. 1		0. 1		°
Перекрестные чувствительность		Макс		3		3		3		%
Ударопрочность		2000 г, 0,5 мс, 3 раза/ось
Вес		150 г (посылка не включена)

Разрешение:Датчик способен обнаруживать и различать минимальное измеренное изменение в диапазоне измерений.

Точность:Погрешность между фактическим углом и средним квадратом угла (≥16 раз) умножение измеряется датчиком.

Электрический интерфейс
Линия Цвет Функция	Красный	Синий	Черный	Зеленый	Цвет: желтый
	1	2	3	4	5
	VCC 9-35 в пост. Тока	NC	GND	RXD (B, D-) CANL	ТСД (A, D +) Кань
