Описание

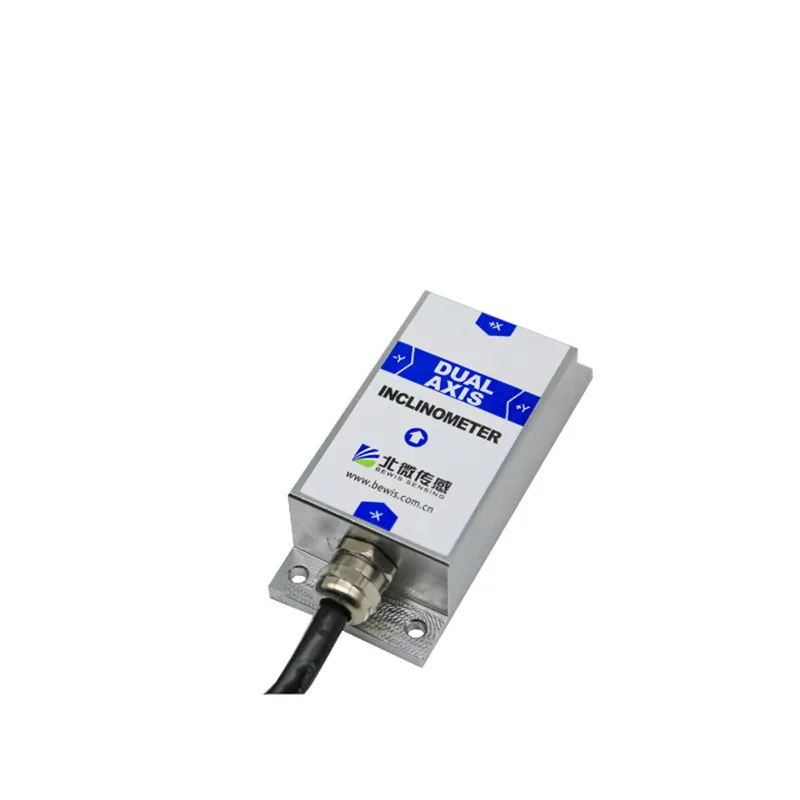

BWM420 BWM428 двухосевой инклинометрУгол Сенсор
Установка (по умолчанию):Acquiescent±90°, Если вам нужна вертикальная установка (маятник или тип стены), пожалуйста, оставьте нам сообщение.
Выход режим:0-5 в, 0-10 в,4-20mA, 0-20mA, 0-24mA(Опционально) (в то же время RS232 цифровой выход)
Область применения:
1. Автоматическая система отслеживания солнечного угла
2. Четырехколесная система позиционирования
3. Измерение шасси автомобиля
4. Выравнивание электрического стула для слепых
5. Измерение направления наклона
6. Аппарата светильник уровня
7. Изображений аппарат
8. satelliteantenna позиционирования
И т. д.
Введение:
BWM420 является выходным двухосевым инклинометром напряжения. Возможно дополнительное выходное напряжение в диапазоне 0-5 в и 0-10 в. Этот продукт имеет способность быть использованным через большое расстояние, с сильным анти-помех сигналом, что означает, что это идеальный стандартный продукт для строительной техники.
Он имеет точность 0,01 °, небольшой размер с большим ударопрочным свойством, и особенно подходит для суровых промышленных условий.
Особенности:
1. Измерение наклона с двумя осями
2. Диапазон измерения: ±90°
3. Точность: 0,05 °
4. Разрешение: 0,001 °
5. Широкий вход напряжения: 10 ~ 35 в
6. Выходной режим: 0 ~ 5 в, 0 ~ 10 в опционально
7. Широкая рабочая температура:-40℃ ~ + 85℃
8. Ударопрочность:> 2000 гравитация
9. Полностью металлическая куртка, защита IP67
10. Малый размер: L90mm×W40mm×H26mm (настраиваемый)

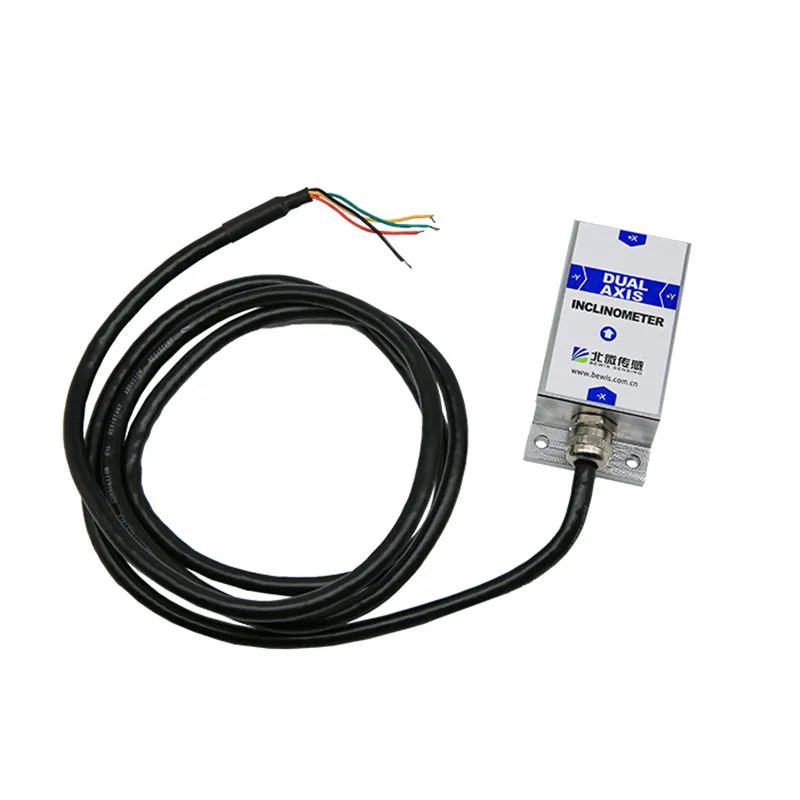

С 1,5 м проводным кабелем:
| Электрические характеристики | |||||
| Параметры | Условия | Мин | Типичное | Макс | Блоки |
| Мощность питания | Нерегулируемый напряжения | 9 | 12 | 35 | V |
| Рабочий ток | Не загружено | 20 | 50 | 60 | MA |
| Выход нагрузки | Макс | 500 | KΩ | ||
| Рабочая температура | -40 | + 85 | ℃ | ||
| Болит температуры | -55 | + 100 | ℃ | ||
| Производительность | |||
| Параметры | Условия | BWM420 | Блоки |
| Диапазон измерений | ± 0 ~ ± 90 на выбор | ° | |
| Измерительная ось | X-Y | ||
| Повторно используйте выход | 2,5 (5) | V | |
| Температурный дрейф нуля | ±0. 005 | °/℃ | |
| В натуральную величину выходного напряжения | 0 ~ 5 в (0-10) | V | |
| Амплитудно-частотная характеристика | 100 | Гц | |
| Разрешение | 0,001 | ° | |
| Точность | В помещении | 0,01 | ° |
| Ударопрочность | 2000 г, 0,5 мс, 3 раза/ось | ||
| Вес нетто | 150 г (посылка не включена) | ||
Разрешение описание:Датчик способен обнаруживать и различать минимальное измерение и изменения в диапазоне измерений.
Точность описание:Погрешность между фактическим углом и корневым средним квадратом угла (≥16 раз) умножается на разрешение датчика.
| Электрические интерфейсы | ||||||||||
| Цвет линии и функции | Красный | Синий | Черный | Зеленый | Цвет: желтый | Коричневый | Orange | Белый | Фиолетовый | Серый |
| BWM420 | VCC | NC | GND | RS232 RXD | RS232 тсд | V X OUT | V Y OUT | NC | NC | NC |
| Механические свойства | |
| Разъем | Водонепроницаемый свинцовый (1,5 м) |
| Уровень защиты | IP67 |
| Материал корпуса | Алюминиево-магниевого сплава, Алюминий |
| Установка | Четыре M4 винты |
Фабрика и Сертификация:
Характеристики
- Бренд
- KOWELL
- Разрешение
- 0.001
- Тип датчика
- Holzer
- Диапазон измерения
- 0 ~+/-90 degrees
- Voltage
- 9~35V
- Current consumption
- 20~60mA
- Operating temperature
- -40 ~85 degree Celsius
- Storage temperature
- -55~100 degree Celsius
- Shock resistance
- 2000g,0.5ms,3times/axis
- Installation(Default)
- Acquiescent +/-90 degrees
- Installation(optional)
- Vertical installation (pendulum or wall type)-Leave message to us
- Output Mode
- 0-5V , 0-10V (optional) ( same time RS232 digital output)
- Product Size
- 90*40*26 (mm)
- Product Weight
- 230g
- Model No
- BWM420 BWM428
