Описание

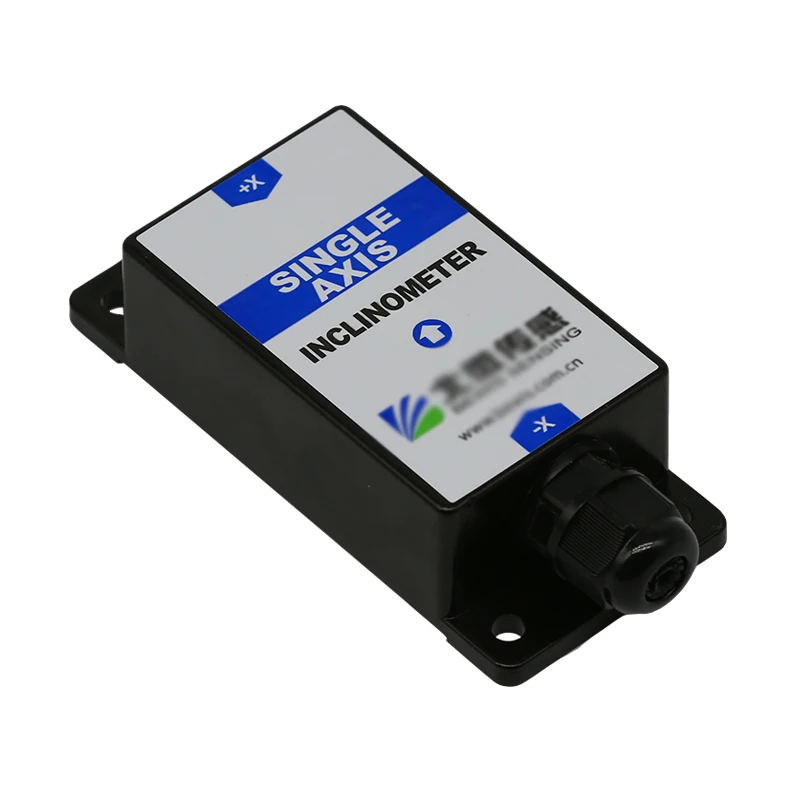

BWL415 автобус одноосевой инклинометр
Установка (по умолчанию):Горизонтальная установка, если вам нужна вертикальная установка (маятник), пожалуйста, оставьте нам сообщение.
Выход режим:Может
Область применения:
1. Автоматическая регулировка положения кт
2. Навигация по высоте подземных буровых работ
3. Мониторинг железных дорог
4. Измерение угла выхода ружья
5. Измерение наклона строительной техники
6. Моторизированная операционная кровать
7. Оборудование для бурения нефтяных скважин
8. Измерение высоты транспортных средств спутниковой связи
И т. д.
Введение:
BWM415is может выводить одноосевой инклинометр, который разработан Bewis SensingTechnology ооо для обслуживания потребностей промышленных полей. Это инклинометр с низким энергопотреблением, экономичный, высокий уровень линейности и стабильный. Рабочая температура-40 ° ~ 85 °, которая достигает промышленного стандарта.
Особенности:
1. Измерение инклинометра с одной осью
2. Точность: 0,01 °
3. Разрешение: 0,001 °
4. Диапазон измерения: ±90°/±180° опционально
5. Широкий вход напряжения: 10 ~ 35 в
6. Выходной режим: CAN
7. Широкая рабочая температура:-40℃ ~ + 85℃
8. Ударопрочность> 2000 гравитация
9. Полностью металлическая куртка, защита IP67
10. Размер продукта: L91mm×W40mm×H26mm
2. Точность: 0,01 °
3. Разрешение: 0,001 °
4. Диапазон измерения: ±90°/±180° опционально
5. Широкий вход напряжения: 10 ~ 35 в
6. Выходной режим: CAN
7. Широкая рабочая температура:-40℃ ~ + 85℃
8. Ударопрочность> 2000 гравитация
9. Полностью металлическая куртка, защита IP67
10. Размер продукта: L91mm×W40mm×H26mm
С 1,5 м проводным кабелем:
Электрические характеристики | |||||
Параметры | Условия | Мин | Типичное | Макс | Блоки |
Мощность питания | 10 | 12 | 35 | V | |
Рабочий ток | Не загружено | 30 | MA | ||
Рабочая температура | -40 | + 85 | ℃ | ||
Болит температуры | -55 | + 100 | ℃ |
Индекс производительности | |||||
Параметры | Условия | BWM415-10 | BWM415-30 | BWM415-90 | Блок |
Диапазон измерений | ± 10 | ± 30 | ± 90 | ° | |
Измерительная ось | X | X | X | ||
Температурный дрейф нуля | -40 ℃ ~ 85 ℃ | ±0. 008 | ±0. 008 | ±0. 008 | °/℃ |
Чувствительность ошибка | 25℃ | ±0. 5 | ±0. 5 | ±0. 5 | % |
Амплитудно-частотная характеристика | 100 | 100 | 100 | Гц | |
Разрешение | 0,001 | 0,001 | 0,001 | ° | |
Точность | В помещении | 0. 01 | 0,01 | 0. 01 | ° |
Перекрестные чувствительность | Макс | 3 | 3 | 3 | % |
Ударопрочность | 2000 г, 0,5 мс, 3 раза/ось | ||||
Вес нетто | 150 г (посылка не включена) |
Разрешение описание:Датчик способен обнаруживать и различать минимальное измерение и изменения в диапазоне измерений.
Точность описание:Погрешность между фактическим углом и корневым средним квадратом угла (≥16 раз) умножается на разрешение датчика.
Электрический интерфейс | ||||
Цвет линии Функция | Черный | Цвет: желтый | Зеленый | Красный |
GND отрицательный полюс | Может H | Я могу | VCC положительный полюс 9-35 в |
Механические свойства | |||||||
Разъем | Свинец (стандартный кабель 1,5 м) | ||||||
Уровень защиты | IP67 | ||||||
Материал корпуса | Сплав алюминия и магния | ||||||
Установка | FourM4 винты | ||||||
RJ45 витая пара электрическое соединение | |||||||
В машине и не отжимать Функция | Pin1 | Pin2 | Pin3 | Pin7 | Pin8 | ||
Оранжевый и белый | Orange | Зеленый и белый | Коричневый и белый | Коричневый | |||
CAN_H | CAN_L | CAN_GND | GND | 9-35 в пост. Тока |
Фабрика и Сертификация:
Характеристики
- Бренд
- KOWELL
- Разрешение
- 0.001
- Тип датчика
- Holzer
- Диапазон измерения
- 0 ~+/-180 degrees
- Voltage
- 9~35V
- Current consumption
- 20~40mA
- Operating temperature
- -40 ~85 degree Celsius
- Storage temperature
- -55~100 degree Celsius
- Shock resistance
- 2000g,0.5ms,3times/axis
- Installation(Default)
- horizontal installation
- Installation(optional)
- Vertical installation (pendulum)-Leave message to us
- Output Mode
- CAN
- Product Size
- 90*40*26 (mm)
- Product Weight
- 210g
- Model Number
- BWM415 BWM416 BWM417
