Описание

Может анализ моделирование системы canslinkal

Для:

V1.81

1. Характеристики системы

CANslinkal-это высокопроизводительный и многофункциональный инструмент для анализа и моделирования. Состоит из двух частей, программного и аппаратного обеспечения. Имеет следующие характеристики:

1)Используйте USB для связи с компьютером и питания без дополнительного питания.Поддерживает WINXP, WIN7, WIN8, WIN8.1, WIN10 версии 32 бит и 64 бит системы.

2)DC2500V электрическая изоляция трансформатора и использование высокоскоростного изоляция оптопары для сцепного устройства питания и импульсных сигналов, электрических перенапряжения Оборудование для защиты от повреждений.

3)EMC дизайн. Усовершенствованы, чтобы укрепить оборудование на мощность проводимости вмешательства и пространство излучения помехи сопротивление.

4)Полностью поддерживает CAN2.0A и B в двух форматах.

5)4K ~ 1000 Кбит/с скорость передачи Бесплатная настройки.Скорость передачи автобуса автоматическое обнаружение, Автоматическое вычисление параметров при определенных скорость передачи данных.

6)Канал работает только расширение 7200 кадров в секунду, в которой он продлил срок приема и передачи возможности ID.Хост режиме передачиДвухканальный одновременную работуКаждый канал4500 кадров в секунду расширяют возможности приема и передачи ID.Режим обработки программы чистого модуля,Двухканальный одновременную работуКаждый каналВ секунду7200Возможность приема и передачи кадра расширенного ID.

7)*Встроенный CAN базы данных по аналогии с DBC файлы, но также можете импортировать DBC файлы непосредственно.

8)Он осуществляет представление информации о ID.На этой странице функции вы можете положиться на базу данныхАвтоматически разобрать исходные данные в фактического значения. И может свободно группировка, сортировки и фильтрации, удобный наблюдения.

9)Он осуществляет функцию отслеживания изменения данных CAN.Вы можете подсвечивать изменения и постоянные данные в режиме реального времени, обеспечивая мощную помощь для трещин данных can.

10)Это понимает Графический управления функция отображения.Дисплей данных физических значений в более наглядный с использованием графики (например, одометр, индикатор и т. д.).

11)Он осуществил функцию отображения последовательного потока данных.Возможность отображения данных в порядок приема, и отличить ID из разных цветов.

12)Это понимает осциллографа функция контроля с помощью обратного звонка.Он может отображать физическое Значение данных can в режиме реального времени в форме волны, так что легко увидеть изменение отслеживания данных.

13)Синхронный онлайн отображение насыщенногоМожетСостояние автобусов и их данные.

14)*ИдеальныйМожет функция регистрации данных.Может автоматически записывать все данные, также можете вручнуюСохранениеВ последнее время передачи данных.И может настроить любой идентификатор фильтра (фильтр или сопротивление фильтра).

15)Идеальная функция анализа данных в автономном режимеСохраненных данных онлайн может быть извлечены и воспроизведена в соответствии с условиями и анализировать если у вас есть какие-то в полном объеме.

16)*Поддержка сценариев для пучка ближнего света класса C языков(Xi Chen YiCscript)Обеспечивает удобную передачу данных и получение интерактивной функции.И предоставить мастер генерации кода автоматически,Не Напишите кодВы можете выполнить условие, чтобы отправить данные.

17)*Поставщик классаКак будтоMatЛаборатория/SimulinkВизуальный модуль инструменты для моделирования с LabView нужно всего лишь перетаскивания модули, без кода программирования, вы можете свободно управлять может приемопередатчик данных и сложные Логические тестирования.

18)Этот модуль может встраивать язык C (West Chen YiCscript), может обеспечить возможность контроля уровня кода там, где это необходимо.

19)*МощныйВПроизводительность моделирования в реальном времени.Программа визуального модуля завершенаCanslinkalСпециализированное оборудование оснащено для удовлетворения требований к контролю в реальном времени.

20)Этот модуль генерирует программа может быть выполнена в режиме реального времени CANslinkal аппаратное обеспечение, также может быть записано на оборудование CANdirect (дополнительная покупка), без компьютера, напрямую подключенный к внешнему источнику питания может быть выполнен в режиме реального времени.

21)На высоком уровне протокола приложения. Системы обеспечивает высокий уровеньПрименениеПротокола (J1939OBD-CAN,Прямая поддержка ISO15765).Пользовательский сценарий также предоставляется(Yicscript)Функции программирования для удовлетворения потребностей пользовательских функций.

22)Обеспечивает динамическую соединение библиотеки звонки функциональность через интерфейс USB.Пользователи могут сделать свой собственный хост компьютерная программа.

23)Виртуальное оборудование может использоваться для выполнения логики управления пользователем. Избежать вставки актуальное железо, пользователи могут легко начать в любое время и в любом месте.

2 функция краткое описание

Может приемник данных функция в основном используется для задайте их онлайн или в автономном режиме взгляд и анализ. Он имеет идентификационную информацию, отображение графического управления, поток последовательных данных и осциллограф мониторинга четырех видов онлайн-методов наблюдения. Используя эти четыре функции, вы можете удовлетворить любые требования к онлайн-просмотру данных.

2,1 IDС точки зрения информации

Автоматический разбор данных 2.1.1

На странице отображается все полученные или отправленные CAN ID. На фотографии выше исходная синий текст может всю информацию, в том числе ID, ID тип, имя (необходимо войти в следующих данных), длина данных, В тех случаях, когда канал (canslinkal Поддержка двух каналов в то же время, направление запуска двигателя (данные приема и передачи, данных (Шестнадцать), ID шестнадцатеричной дисплей) общее Кол-во в режиме реального времени и до и после того, как два интервал кадра.

Сотрудничать с базой данныхПолученыФизикаДанные будут произведены и точно отображается на экранеШоу.

*В том случае, если вы пользуетесь J1939 протокол подключаемого модуля, здесь не только автоматически разобрать все вышеуказанной информации, а также для отображения БРП розетка и другие составные части J1939, консервная банка, ID. Сложные кадры j1939 (несколько кадров) также могут быть автоматически обработаны здесь. Размерной таблице ниже:

2.1.2 данные отслеживание изменений

На этой странице также обеспечивает исходные данные отслеживание изменений.Одним из больших приложений этой функции является растрескивание данных CAN.Синий на рисунке означает, что байт никогда не менялся. Красный означает, что байт меняется. Фиолетовый означает, что байт изменился, но он не изменился:

Нажимает на ID, все еще может непосредственно видеть байты определенного процесса изменения, ниже, показывает ID в получении данных заказа. "-" указывает на байт не изменился, если в зависимости от конкретных значений, говорят, что ответ байт меняется:

2.1.3 ID сортировки, группировка и фильтрации и другие функции, такие как удостоверение личности, сортировки, группировка и фильтрации предоставляются с удобным помощь для пользователя данных наблюдения, и изготовленный на заказ функция чрезвычайно мощный:

2,2 поток данных

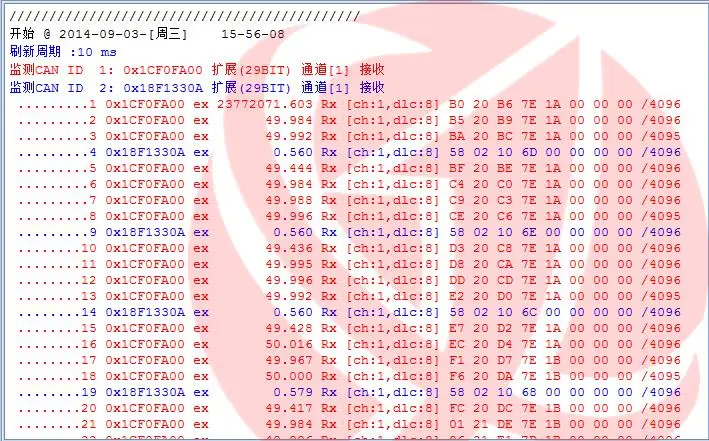

Пользователь может выбрать, чтобы увидеть ID, don't let The шум бесполезно ID. Так же можем создать товар нужного ID и цвет данных, различие между людьми по обе стороны, и так далее. На страницу, кроме того, чтобы показать ID и содержание данных, подтвердят, учетный номер доставки цикла. Когда пользователь был в разработке класса контроллера, необходимо фиксированный цикл для отправки ID, здесь цикл может быть подтвержден, чтобы быть правильным, его точность может достигать 0,001 миллисекунд.2,3 сигнала мониторинга

Использование сигнала функция мониторинга, может физический данные могут отображаться как осциллограф, здесь вы можетеВидеть полный трек магнитных данных изменений.Существует два способа нанесения защитного обновление сигналов здесь. Первый шаг заключается в том, чтобы рисовать на определенный срок, который подходит для длительного мониторинга большого количества данных.Один состоит в том, чтобы использовать в то время, когда можно данные получены и не пропустит никакие данные точек, которое полезно для точного наблюдения данных изменений.* На страницу с помощью west изменить общую контроль сигнала наблюдения с науки и техники, обеспечивает большое количество), а также функции для того, чтобы облегчить пользователя наблюдения данных.В то же время, пользователь может сохранить данные от других мест, сохраните его в формате CSV и откройте его в управления, чтобы открыть анализ.* Если вы используете j1939 протокол подключаемого модуля, вы также можете получить один кадр и несколько рамы (несколько рамка с подробными данными о вызове) для разбора j1939.2,4 Графический управления светодиодный дисплей

Может контролировать графический дисплей дает пользователям больше изображения могут данных наблюдения, это также на основе может Нидерландов (или j1939 данных) выполнять автоматическое преобразование данных, а затем преобразуйте результат графически показана.Система обеспечивает нескольких дисплеев и постоянно обновляется.2,5 сохранение данных программа обеспечивает сохранение данных функция, можно хранить любые полученных данных на жесткий диск компьютера, а затем использовать в автономном режиме инструмент для того, чтобы анализировать данные.

Применение диалоговое окно, для того, чтобы сохранить для более подробные данные, она включает в себя: сохраните этот файл тип, изготовленный на заказ имя файла, фильтр и настроек и т. д., а также может удовлетворить различные потребности.2,6 автономный анализ данных, хранящихся выше может быть использован для того, чтобы восстановить процесс передачи через автономный анализ инструмент.Он также может быть использован для того, чтобы выбрать сегмент данных о том, что это интересно, чтобы быть сохранены.Как показано ниже:

Вы также можете настроить условия для того чтобы позволить система автоматически для того чтобы извлечь данные, раздельного хранения и т. д.На следующем рисунке представляет собой экземпляр страницу, которая автоматически извлекает данные:

2,7 передачи данных

Данные Отправить функция пользователь для получения точного результата нужно всего лишь для того, чтобы настраивать дату информацию, чтобы отправить, а затем дважды щелкните на Красной площади в изображение, чтобы отправить данные.2,8 интерактивный сценарий yicscript

Система также обеспечивает автоматическое генерацию кода.Использовать rs нужно только для использования мастера, вы можете отправить полные условия может функция данных, такие как триггеры синхронизации, кнопки, получить некоторые может вызвать данных или после отправки конкретные данные могут привести к развитию и т. д.Мастер интерфейс выглядит следующим образом:

Если установлена в приведенной выше волшебника, созданный код выглядит следующим образом:

Используя автоматический мастер генерации кода, вы можете легко завершить функцию передачи данных CAN других анализаторов CAN на рынке.* В дополнение к интерактивные сценарии для динамических данных, трансиверы, система также обеспечивает более интеллигентая (ый) и простые модульные программный подход, который является подробный позже.2,9 автобус государства

Система обеспечивает полное состояние функций мониторинга информации о шинах, включая автономную ошибку, пассивную ошибку, обнаружение ошибок CRC, 0 ошибок для всех ошибок шины и использование записей отображения формы волны, не упустите никаких переходных ошибок.2,10 автобус статистических данных

Система также обеспечивает автобус статистики, включая шины нагрузки, количество кадров в секунду и т. д., а также для того, чтобы облегчить инструкция общее представление о данных шины информации.2,11 система базы данных

Может система базы данных, который похож на DBC файлы, состоит в том, что выше "ID наблюдения", "данных. Мониторинг "и" Графический управление LED дисплей "функция, является основой физического анализа данных, пользователям необходимо только редактировать хорошее данные здесь, все остальные аналитическая работа в исполнении система автоматически.* На этой странице поддерживает прямой импорт DBC файлы (вектор компания может формата базы данных), не ручного редактирования.2,12 модулем программирования моделирование canslinkal обеспечивает мощную моделирование системы для динамической обработки данных.Пользователи могут создать любой логической функции (в том числе CAN данных динамический трансивер переработка сельскохозяйственной продукции) без необходимости писать каких-либо код.Программа выполнен в визуальной форме, состоящий из основных функциональных модулей.Пользователю использует мышь, чтобы завершить дизайн с помощью перетаскивания и провода, очень простая и удобная.2.12.1 ядро имитация имитации система модуль моделирования. Пользователь может имитировать реальную систему, как и строительные блоки.К примеру, по подключению CAN-шины для того, чтобы получить внешний датчик оборотов двигателя и дроссельной заслонки требования, а затем Вычислите окончательный объем впрыска, снова к двигателю моделирования для того, чтобы рассчитать Новинка частоты вращения и крутящего момента, затем прошли данные для отправки информации и так далее.Моделирование модуля выглядит следующим образом: можем ли система базы данных, который похож на DBC файл для выше "ID наблюдение" и "данные"

Системы обеспечивает большое количество функциональные модули, для простоты управления Системы также обеспечивает встроенный C языка (west изменения yicscript) функций, пользователи могут настроить функции модуля.2.12.2 процесс управления canslinkal моделирование система обеспечивает процесс системы Помимо общей операции материнскую плату.Используя это может быть очень удобно выполнять сложный процесс контроля, и на следующем рисунке-это частичное покажите нам скриншот сам процесс системы, что отправили j1939 комплекс рамки:

2,12Образования легкой пены. 3

Для логики государственной миграции, использование государственной системы можно легко выполнить.Система предоставляет различные варианты, и пользователи могут выбирать наиболее подходящий способ для того, чтобы выполнить дизайн в соответствии с фактическими потребностями.На следующей схеме изображены является практичным пример государственной системы:

2.12.4 пользовательская панель

Пользователь может просматривать различными переменными показателями Программы (в том числе различные данные по подключению CAN-шины), и вы можете изменить Внутренние данные в режиме реального времени с помощью контрольный сигнал.Изменение может отправить управления двигателем Скорость, крутящий момент, и так далее.

Группа развитие является очень простым и в то же время перетаскивания встроенный контроль над canslinkal к панели, и перетащите переменной модуль программа для соответствующий контроль.Ниже находится панель пример:

2.12.5

Canslinkal решает проблему большинство из них может анализаторы без каких-либо в режиме реального времени.Западная изменяются с помощью перетаскивания Конструкция модуля пользовательская программа достижений науки и техники, исполнены в полном объеме на специальном Аппаратная платформа, дает пользователю возможность построить тестовой среды как фактический рабочей среде.

2.12.6 в автономном режиме исполнения

В автономном режиме осуществления относится к исполнению модуль программы в тех случаях, когда оборудование не подключен к компьютеру.Canslinkal аппаратные средства не поддерживает эту функцию, изменение достижений науки и техники обеспечивает конвертер candirec воплотить в жизнь.Преимущество использования оборудования заключается в том, что пользователи могут использовать canslinkal модулем программирования функция программного обеспечения, каковы наши пользовательские функции, как, например, может заменить преобразование частоты, ID, фильтр и т. д.), затем генерируемый модуль программы скачать для candirect аппаратных средств, вам просто нужно к внешнему источнику питания.Особенно подходит для фиксированной функции, такие как полевых, фабрики, лаборатории и т. д.Подробная информация о candirect, пожалуйста, тщательно сверяйтесь с соответствующими документами, так же как и доступ к западной изменения технологии веб-сайт: cdxcan.com.

2,13 прикладной уровень протокол подключаемого модуля

2.13.1 j1939 протокол

В настоящее время система обеспечивает подключаемый протокол j1939.С помощью этой функции, вы можете отправлять и получать j1939 составные рамы, а также посмотреть различные информацию, такую как PDU.Система также обеспечивает непосредственное DM каркас функция диагностики неисправностей в j1939 (в настоящее время, DM1 ~ DM6, DM11, DM12 и DM14 ~ DM19 осуществляются, Другое функции по-прежнему на вырост).Ниже приведена функциональная страница DM1:

2,13. 2 диагностики неисправности протокол

Система поддерживает диагностики неисправности протоколов совместим с ISO15765. К примеру, ISO15031-5, ISO14230-3, ISO14229 (можно использовать для осуществления KWP2000 приложений) и J1979 может выполнения. , Которая обеспечивает прямую поддержку по всем функциональным узоры J1979Мод1 ~ мод9, мода, да
