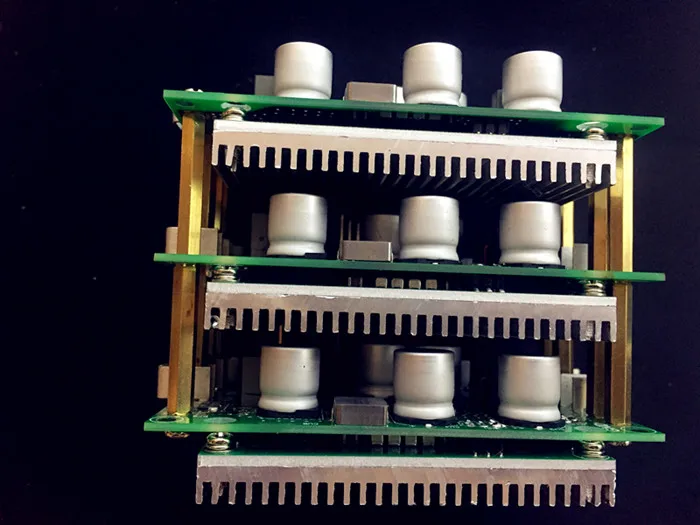

Модуль перезарядки постоянного тока входит в 6-48 В/90A, а выход 8-56 сдвигается параллельно

Описание

Новый дизайн алюминиевой доски

Продолжите выпускать сильную мощность, Номинальная входная сила 90 А, 6 переплетенных параллельно.Состоит из трех 30 одного модуля, ограниченных условий испытаний, последующее 12 в 180 году параллельное испытание снова.Схема может быть 30 А, 60, 90 А, 180 а параллельна, может быть непосредственно на 12 В 48 В.

Некоторые параметры:

1, Размер модуля: 107*75*92 мм

2, LingLiEr синхронный выпрямитель подъемная схема контроля давления: шесть фаз параллельно

3, unfenced BOOST

4, управление режимом тока

5, 6-48 В Входное напряжение, входное напряжение по умолчанию в пределах 35 в, значение напряжения 10 в.

6, Диапазон выходного напряжения: 12-55 в

7, 12-56 в регулирование выходного напряжения: (и 35 минут и 35 в выше двух версий, MOS трубка различной эффективности, по умолчанию выход 48 В)

8, выходной ток, выходной ток, рассчитан в соответствии с регулятором усилителя мощности входного и выходного сигнала, только нужно увидеть способность входного тока в порядке.

9, входной предохранитель для 120 a, выход короткого замыкания.

10, низкая пульсация дизайн: принять PI CLC фильтр дизайн, вход 13 в/30 А 28 в при измерении выходных терминалов пульсации около 50 мВ.

Мощность конфигурации устройства МОДУЛЬ

18 2 м Ω большой ток MOS трубка

15 низкий esr-конденсатор, 39 TDK керамические конденсаторы

Шесть высококачественных МОС диодов параллельно

6 высокомощная интегрированная индуктивность, индуктивность тока 24 a, насыщенный ток 30 a, 3,4 4,1 m Ω внутреннее сопротивление

6 2 Вт сплав Пробоотборный резистор

Модуль преимуществ:

OneWith самый высокий 60 v Выдерживает напряжение, подходит для 12 v, 36 v, 48 v повышающая рабочая среда.

2, высокий входной ток, входной ток 90 a длительная работа (обязательная для охлаждения), максимальный ток 100 a, 110 a Текущий лимит тока.

3, регулируемое выходное напряжение: поддержка после шестифазного параллельного все еще может регулировать выходное напряжение

4, сверхнизкий ток без нагрузки, вход и выход 28 в, 13 в режиме ожидания в пределах 50 мА, причина-контроллер, работающий в аварийном режиме, только для работы в выходной обратная связь по напряжению работы переключателя, что является частью времени, когда контроллер не работает.

5, высокая эффективность: синхронный выпрямитель режим, 1,8 m Ω на трубке сопротивления MOS, 30 a 50% рабочий цикл эффективность тока до 96%, низкая эффективность выхода выше.

6, может спроектировать функцию ограничения выходного тока (нет)

Примечание:

1, используйте модуль-на основе принципа сохранения основной энергии

2, входной выход, чем лучше держать в пределах 3, выход нужен 36 в, пожалуйста, убедитесь, что есть более 12 В вход, эффективность усилителя в долгом соотношении будет значительно снижаться, чем больше 48 v 12 v l Совет держирует используется в 80 a.

3, входной модуль имеет предохранитель, если не осторожно вход после того, как модуль не работает, не отображается, пожалуйста, используйте мультиметр, чтобы проверить входную емкость, является ли отрицательный короткого замыкания, если нет короткого замыкания, что поздравительный модуль, скорее всего, будет хорошим, может только сгореть предохранитель, Затем, пожалуйста, включите снова, положительный непосредственно от входной емкости анода, нормальная работа модуля, чтобы заменить предохранитель, или просто пропустите предохранитель.

4. Если вход модуля исходит от генератора, оба, пожалуйста, убедитесь, что выход конденсатора фильтра от моста выпрямителя достаточно большой, напряжение, генерированное мостом выпрямителя пульсирует, который невыгоден для модуля ввода.

В Управление инструкции по уходу за изделием

1, выходное напряжение для регулировки потенциометра: по часовой стрелке для увеличения выходного напряжения, три платы без синхронного регулировочный потенциометр.

Вход и выход с использованием больших токовых металлических клемм, рекомендуется, чтобы нос с медной проводкой.

В О тестировании

Ниже находится вход 13,4 В/выход 26 А 28 в, когда выходное напряжение и нагрузка переходного сигнала.(Желтый для выходной формы сигнала напряжения, зеленый для индуктивной формы напряжения)

Рисунок-это режим непрерывной работы, низкий ток без нагрузки, но ответ медленно, падение напряжения 1,76 В, 1 время восстановления США

Рис. 2-модель непрерывной работы, ток без нагрузки 0,2 A, точность напряжения высока, падение напряжения 1,48 V, 0,8 us время восстановления

Рис. 3-это две индуктивности индукторной формы напряжения, способной отлаживать до такой красивой формы волны не так просто, может знать от индуктивной формы напряжения двухфазной работы только один раз, он может достичь хорошего потока.
