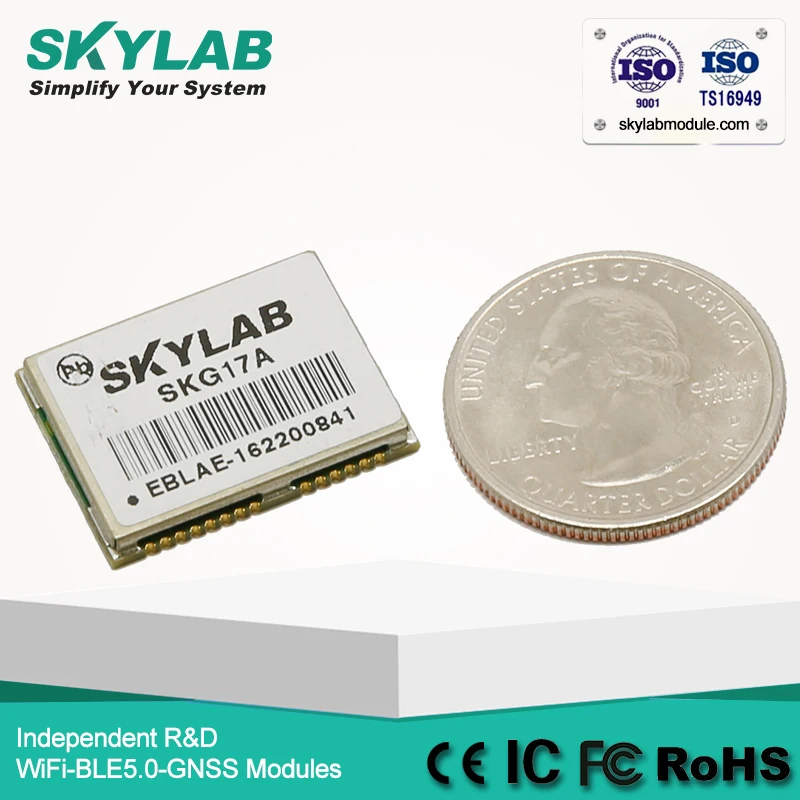

SKYLAB SKG17A MT3339 Быстрый TTFF QZSS SBAS 40mA низкое энергопотребление gps модуль двигателя

Питание

Требуется Регулируемая мощность для SKG17A. Входное напряжение Vcc должно быть 3,0 в до 4,2 в диапазон, ток не менее 100 мА. Подходящая развязка должна обеспечиваться внешней схемой развязки (10 мкФ и 1 мкФ). Он может уменьшить шум от источника питания и повысить стабильность питания.

Основной источник питания Vcc тока варьируется в зависимости от нагрузки процессора и спутникового приобретения. Максимальный пиковый ток Vcc составляет около 40 мА во время приобретения.

Резервное копирование Батарея Мощность

В случае сбоя питания на pin Vcc, часы в режиме реального времени и резервная ram поставляются через pin V_BCKP. Это позволяет gps-приемнику SKG17A восстановиться от сбоя питания с горячим запуском или теплым запуском (в зависимости от длительности отключения VCC). Если резервная батарея не подключена, приемник производит холодный запуск при включении.

Резервное копирование Батарея Мощность V_BCKP рисует обычно 15 мкА ток в резервного копирования.

Антенна

Gps-приемник SKG17A предназначен для поддержки активной антенны или пассивной антенны, соединенной с pin RF_IN. Усиление активной антенны должно быть не более 25 дБ (18 ~ 20 дБ обычно). Максимальный уровень шума должен быть не более 1,5 дБ, а выходное сопротивление составляет 50 Ом.

Примечание:С пассивной антенной сохраняет потерю кабеля минимум (<1 дБ)

V_ANT

Вход питания антенны. Когда пользователь хочет использовать внешнюю активированную антенну. Контактный источник питания для активной антенны.

UART Порты

Модуль поддерживает один полный дуплексный последовательный канал UART. Последовательные соединения на 2,85 в LVTTL логических уровней, если нужны различные уровни напряжения, используйте соответствующие регуляторы уровня. Формат данных тем не менее фиксирован: X, N, 8, 1, т. е. скорость передачи данных X, отсутствие четности, восемь бит данных и один стоп-бит, другие форматы данных не поддерживаются, LSB отправляется сначала. Модули по умолчанию скорость передачи данных устанавливается 9600bps. RXD0 и TXD0 рекомендуется вытянуть (10KΩ). Это может повысить стабильность серийных данных.

EXTINT0

Функция EXTINT1 по умолчанию является режимом ожидания, но функция не поддерживается; оставьте сигнал плавающим (не подключен).

RF_IN

Линия передачи должна быть управляющим сопротивлением от RF_IN pin к антенне или антенному разъему по вашему выбору. (Импеданс 50Ω)

VCC_RF

Модуль SKG17A поддерживает Внутренний источник смещения антенны (VCC_RF). Вы можете подключить VCC_RF к V_ANT, но он имеет некоторое внутреннее сопротивление, которое вызовет падение входящего напряжения смещения, которое зависит от тока нагрузки на внешней активной антенне. Типичное падение напряжения от 3,3 В составляет 0,3 в при 18ма и 0,9 в при 30мА активном токе антенны. Если требуется более высокий ток смещения, вы можете быть предоставлены внешним источником питания, подключенным к V_ANT.

Примечание:Если клиенту необходимо достичь обнаружения антенны, антенна должна быть подключена VCC_RF к V_ANT. Активный ток антенны будет ограничен около 30 мА ~ 40 мА.

UART Порты

Модуль поддерживает один полный дуплексный последовательный канал UART. Последовательные соединения на 2,85 в LVTTL логических уровней, если нужны различные уровни напряжения, используйте соответствующие регуляторы уровня. Формат данных тем не менее фиксирован: X, N, 8, 1, т. е. скорость передачи данных X, отсутствие четности, восемь бит данных и один стоп-бит, другие форматы данных не поддерживаются, LSB отправляется сначала. Модули по умолчанию скорость передачи данных устанавливается 9600bps. RXD0 и TXD0 рекомендуется вытянуть (10KΩ). Это может повысить стабильность серийных данных.

Размер: 22,9x17x2,9 мм
