Autel Автоссылка AL519 автоматический считыватель кода OBD II и может сканировать инструмент обновление онлайн

Описание

Новое поколение OBDII & CAN сканирующий инструмент автолинк AL519

Примечание:

Поддерживаемые языки: английский, французский, испанский

Для других языков, таких как русский, немецкий, голландский, итальянский и т. д., пожалуйста, предоставьте вашСтранаИSNДля нас мы поможем вам активировать его.

Топ 4 причины получить AUTEL AutoLink AL519:

1. поддерживаемые языки: английский, французский, испанский, немецкий, итальянский, польский, голландский, болгарский, венгерский, чешский, датский, норвежский, хорватский, португальский, румынский, финский, турецкий, русский, шведский, Сербский (Примечание: основной язык: английский, французский и испанский, другие языки s нужно заказать отдельно, И Кол-во должно быть не менее 20 единиц)

2. Работает на всех 1996 и более новых автомобилях (OBDII & CAN)-отечественных и импортных

3. Бесплатный один год интернет обновляемый

4. Поддерживает все 10 режимов тестирования OBDII для полной диагностики.

Autel Автоссылка AL519 автоматический считыватель кода OBD II и может сканировать инструмент обновление онлайн

1) разъем OBD II-подключает инструмент сканирования к соединителю передачи данных транспортного средства (DLC).

2) ЖК-дисплей-отображение меню и результаты тестирования.

3) зеленый светодиодный индикатор-показывает, что системы двигателя работают нормально (количество мониторов на транспортном средстве, которые работают и проходят диагностическое тестирование, находится в допустимом диапазоне, И нет DTCs).

4) желтый светодиодный индикатор-показывает возможную проблему. В наличии имеется "ожидающий" ДТС и/или некоторые из мониторов выбросов транспортных средств не прошли диагностическое тестирование.

5) красный светодиодный индикатор-показывает наличие проблемы в одной или нескольких системах транспортного средства. Красный светодиодный индикатор также используется для демонстрации наличия DTCs. DTCs показаны на дисплее инструмента сканирования. В этот чехол, MIL на транспортном средстве на приборной панели будет светильник горит постоянно.

6) один щелчок I/M ключ готовности-Быстрая проверка состояния готовности к эмиссиям и проверка цикла привода.

7) Кнопка ESC-отменяет выбор (или действие) из меню или возвращается на предыдущий экран.

8) Левая кнопка прокрутки-при просмотре определения DTC переходит на предыдущий символ и просматривает дополнительную информацию на старых экранах, если определение DTC охватывает более одного экрана; отмените выбор всех помеченных данных PID при просмотре или записи настраиваемого списка данных в реальном времени; просмотрите предыдущие кадры записанных данных при воспроизведении данных в реальном времени. Также используется для обновления библиотеки DTC при нажатии.

9) Кнопка справки-предоставляет информацию о помощи и функцию выключателя кода.

10) Кнопка прокрутки вверх-перемещается через меню и элементы подменю в режиме меню. При получении нескольких экранов данных перемещается вверх по текущему экрану на предыдущие экраны для получения дополнительных данных.

11) кнопка OK-Подтверждение выбора (или действия) из меню.

12) Правая кнопка прокрутки-когда вы смотрите определения DTC, переходите на следующий символ и просматривайте дополнительную информацию на следующих экранах, если определение DTC охватывает более одного экрана; выбор/отмена данных PID при просмотре или записи настраиваемого списка данных в реальном времени и просмотр следующих кадров данных при воспроизведении данных в реальном времени.

13) Кнопка прокрутки вниз-перемещается вниз по элементам меню и подменю в режиме меню. При получении нескольких экранов данных перемещается вниз по текущему экрану на следующие экраны для получения дополнительных данных.

14) разъем USB-подключает инструмент сканирования к ПК для печати и обновления.

Покрытие автомобиля:

Автолинк AL519 OBDII/EOBD сканер специально разработан для работы со всеми совместимыми с OBD II транспортными средствами, включая те, которые оснащены протокол следующего поколения-сеть зоны управления (CAN). EPA требует, чтобы все 1996 и более новые транспортные средства (автомобили и светильник), продаваемые в США, были совместимы с OBD II, и это включает все внутренние, азиатские и европейские транспортные средства.

Небольшое количество бензиновых транспортных средств 1994 и 1995 модельного года совместимы с OBD II. Чтобы проверить, соответствует ли транспортное средство 1994 или 1995 OBD II, проверьте маркировку информации об ограничении выбросов транспортного средства (VECI), которая находится под капотом или радиатором большинства транспортных средств. Если транспортное средство соответствует стандарту OBD II, на этикетке будет указано "сертификат OBD II". Кроме того, в соответствии с правилами управления все транспортные средства, совместимые с OBD II, должны иметь "общий" 16-контактный разъем для передачи данных (DLC).

Для вашего автомобиля, который будет соответствовать стандарту OBD II, он должен иметь 16-контактный диагностический разъём (DLC) под приборной панелью и очистки выхлопных газов, Управление на наклейке «Информация» должно быть указано, что автомобиль соответствует нормам OBD II.

AL519 Особенности:

Работает на всех 1996 и более новых автомобилях (OBDII & CAN)-внутренний и импортный

Особенности уникальный запатентованный ключ готовности в один клик для быстрой проверки готовности к выбросам и проверки цикла привода

Яркие цветные светодиоды и встроенный динамик обеспечивают визуальный и звуковой тон для проверки готовности

Извлекает общие (P0, P2, P3 и U0), коды производителя (P1, P3 и U1)

Легко определяет причину проверки двигателя светильник (MIL)

Выключает светильник проверки двигателя (MIL), очищает коды и сбрасывает мониторы

Отображает определение DTC на цветном tft-экране

Взгляды данные кадра

Отображает монитор и состояние готовности I/M (излучение)

Читает живой поток данных PCM

Отображает данные тестирования датчика O2 в режиме реального времени

Данные графиков (1996 и более новых транспортных средств)

Чтение, хранение и воспроизведение данных датчика live

Повышенной OBDII режим 6

Советы по коду устранения неисправностей направляют техников к первопричине кода неисправности быстрее, экономя диагностику и время ремонта

Извлекает информацию о транспортном средстве (VIN, CIN и CVN)

Многоязычное меню и определения DTC

Интернет updateable и обновление

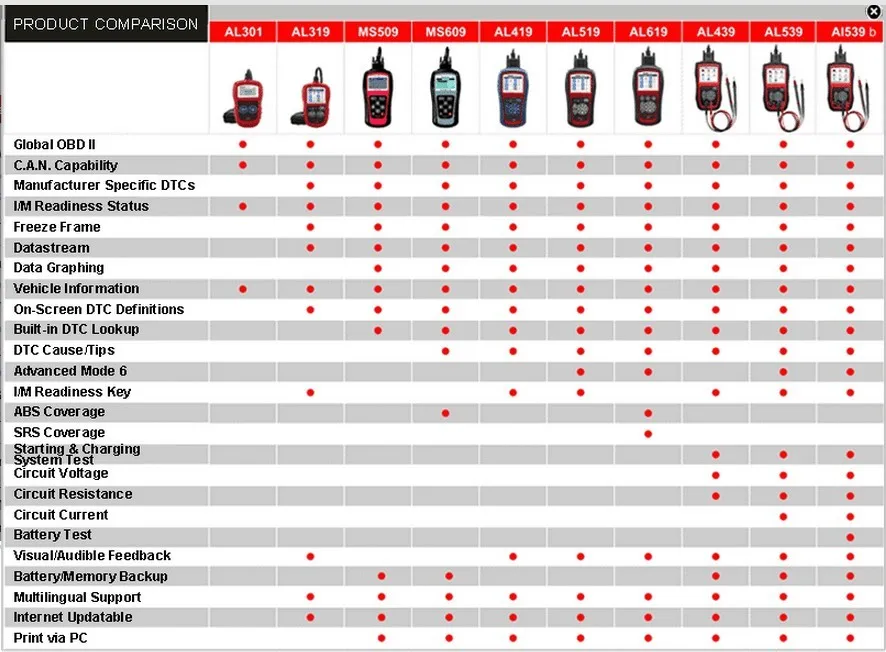

Сравнение продуктов autel link:

Autel AutoLink AL519 Спецификация:

Цветной дисплей TFT (320x240 dpi)

Рабочая температура от 0 до 60 °C (от 32 до 140 °F)

Температура хранения от-20 до 70 °C (от-4 до 158 °F)

Внешнее питание от 8,0 до 18,0 в питание предоставляется через аккумулятор транспортного средства

Упаковочный лист:

1 шт. x Auto Link® AL519

1 шт. x Руководство пользователя

1 шт х компакт-диска

1 шт. x USB кабель

1 шт. x Кабель OBDII

1 шт. x чехол для переноски

Продукт Устранение неполадок:

В этой части описаны проблемы, с которыми вы можете возникнуть при использовании инструмента сканирования.

Транспортное средство связи погрешность:

Ошибка связи происходит, если инструмент сканирования не поддерживает связь с ЭБУ транспортного средства (блок управления двигателем). Для проверки необходимо сделать следующее:

Убедитесь, что зажигание включено.

Проверьте, надежно ли соединитель OBD II инструмента сканирования подключен к DLC транспортного средства.

Убедитесь, что автомобиль совместим с OBD2.

Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование.

Убедитесь, что модуль управления не неисправен.

Операционной погрешность:

Если инструмент сканирования замерз, то происходит исключительное положение или ЭБУ транспортного средства (блок управления двигателем) слишком медленно, чтобы отвечать на запросы. Для сброса инструмента необходимо сделать следующее:

Сброс инструмента сканирования.

Выключите зажигание и подождите около 10 секунд. Включите зажигание и продолжите тестирование.

Инструмент сканирования не включается:

Если инструмент сканирования не включится или работает неправильно каким-либо другим способом, для проверки необходимо сделать следующее:

Проверьте, надежно ли соединитель OBD II сканирующего устройства подключен к DLC транспортного средства;

Проверьте, изогнуты ли или сломаны контакты DLC. Очистите контакты DLC при необходимости.

Проверьте аккумулятор транспортного средства, чтобы убедиться, что он все еще хороший с не менее 8,0 вольт.

Не работает Светодиодный светильник:

Если вы включите сканирующее устройство и проводите тест на степень готовности I/M, но светодиодный индикатор не работает, может быть несколько возможных причин, включая плохой подключение и выключение зажигания. В этот чехол, выполните следующие действия, чтобы проверить данное сканирующее устройство.

Убедитесь, что кабель OBD II надежно подключен к DLC.

Убедитесь, что ключ зажигания находится в положении KOER.

Выполните светодиодный тест в меню настройки системы. (см. Раздел 3,8 Настройка системы). Если инструмент сканирования не прошел этот тест, есть проблема с светодиодный лампой. Пожалуйста, свяжитесь с технической службой autel или вашим местным торговым агентом.
